6.7.3 Übersicht der analogen Eingänge
6.7.4 Handhabungshinweise für Schirmkontakte
Für externe Signal- und Busleitungen immer eine geschirmte Leitung verwenden. Den Schirm auf der
Schirmschiene mit den mitgelieferten Schirmklemmbügeln großflächig kontaktieren. Der Anschluss
erfolgt mit den mitgelieferten Schirmklemmbügeln.

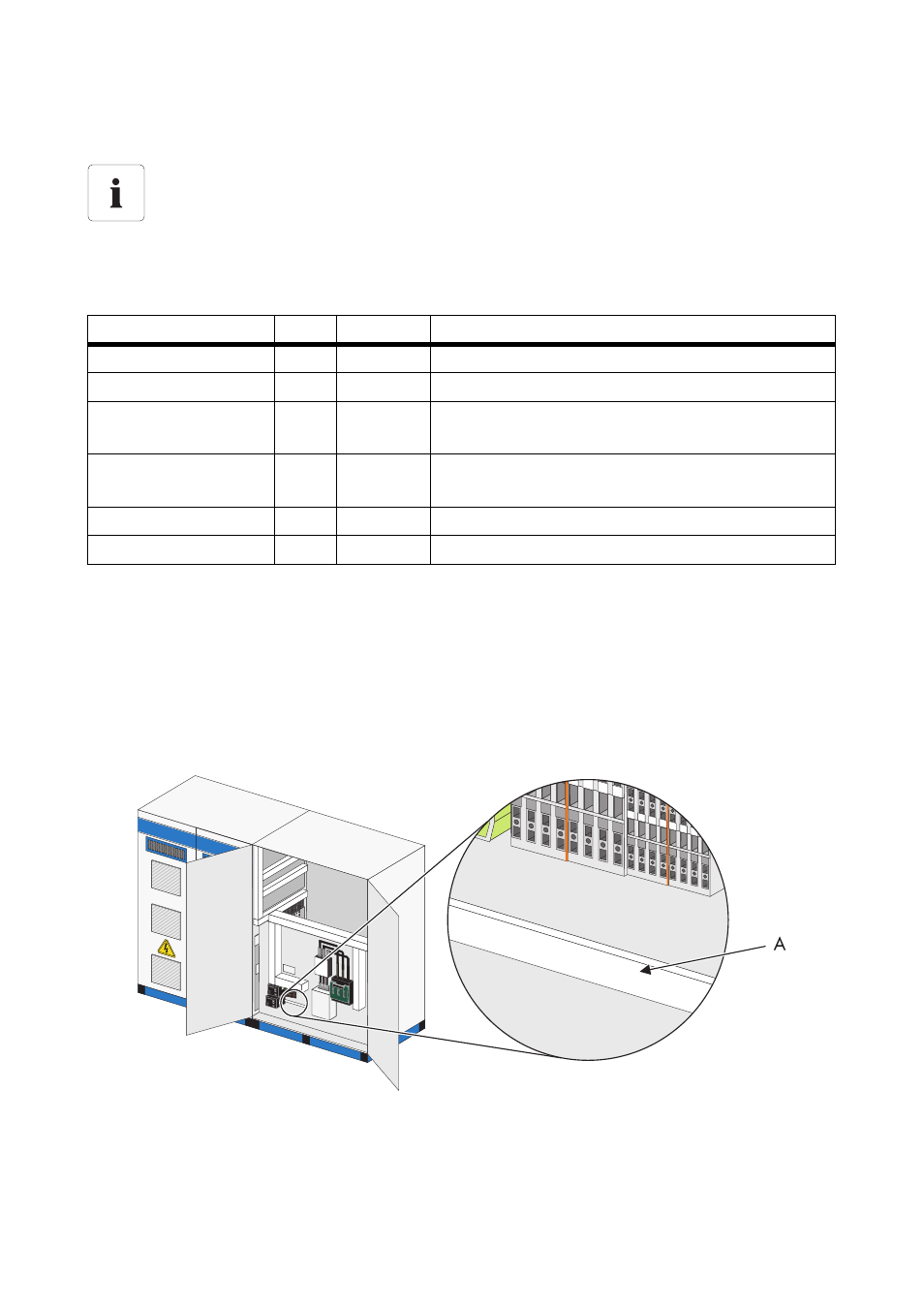

Die Anschlussklemmen der Signal- und Busleitungen befindet sich im AC-Schrank. Die folgende Grafik
zeigt die Position der Anschlussklemmen beim Sunny Central 250.
Belegung der analogen Eingänge am Sunny Central Control
Für den Anschluss der analogen Eingänge und für die digitalen Signale ist zwingend der
mitgelieferte Schaltplan zu verwenden.
Der Anschluss erfolgt an Anschlussklemmen. Hierbei ist der Anschluss für Vierleiter- und
Zweileiter-Sensoren zu beachten und eventuell notwendige Messwandler vorzuhalten.
Analoge Eingänge Ain Name Bedeutung
Kunde Ain 1 ExtSolP Externe Sollwertvorgabe für Wirkleistung
Kunde Ain 3 ExtSollrr Externer Einstrahlungssensor
Kunde Ain 4 ExtGlolrr Pyranometer (Messung der eintreffenden globalen
Sonneneinstrahlung)
Kunde Ain 5 ExtAlarm Externer Alarmeingang, z. B. für die Überwachung
der Funktion des Mittelspannungstransformators
Kunde Ain 6 ExtSolQ Externe Sollwertvorgabe für Blindleistung
Kunde Ain 8 TmpExt C Externer Temperatursensor / PT 100
A Anschlusspunkt Schirmkontaktschiene
