5.9.2 Teamkabel Sunny Central 200 / 250 mit der Option „Schutz
vor chemisch aktiven Stoffen“ anschließen
Die Teamverkabelung muss beim Teamchef und Teamgerät vorgenommen werden.
Im AC-Schrank ist die Teamverkabelung bereits vorinstalliert. Die Teamkabel befinden sich im AC-
Schrank. Anschlussklemmen der Teamverkabelung befinden sich im DC-Schrank.

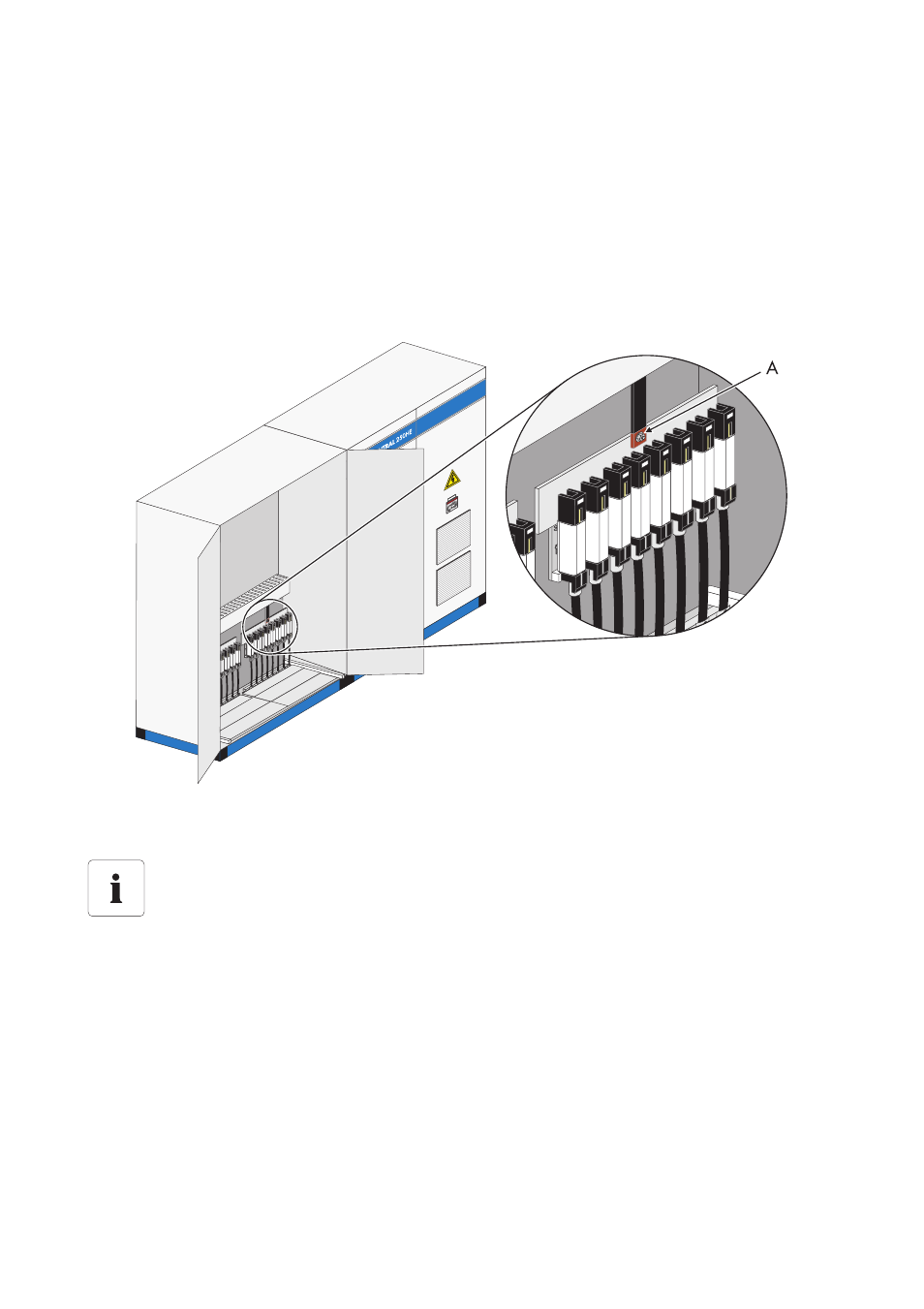

Die folgende Grafik zeigt die Position der Anschlussklemmen der Teamverkabelung des Sunny
Central 250.
A
Anschlusspunkt Teamkabel
Position der Anschlussklemmen der Teamverkabelung
Anhand der Betriebsmittelkennzeichung (BMK) und des mitgelieferten Schaltplans lässt
sich die genaue Lage der Anschlussklemmen der Teamverkabelung ermitteln.
