HEIDENHAIN iTNC 530 103
5.2 W
e
rk
z
e
ug-D
a
te
n Werkzeug-Radius R
Den Werkzeug-Radius R geben Sie direkt ein.

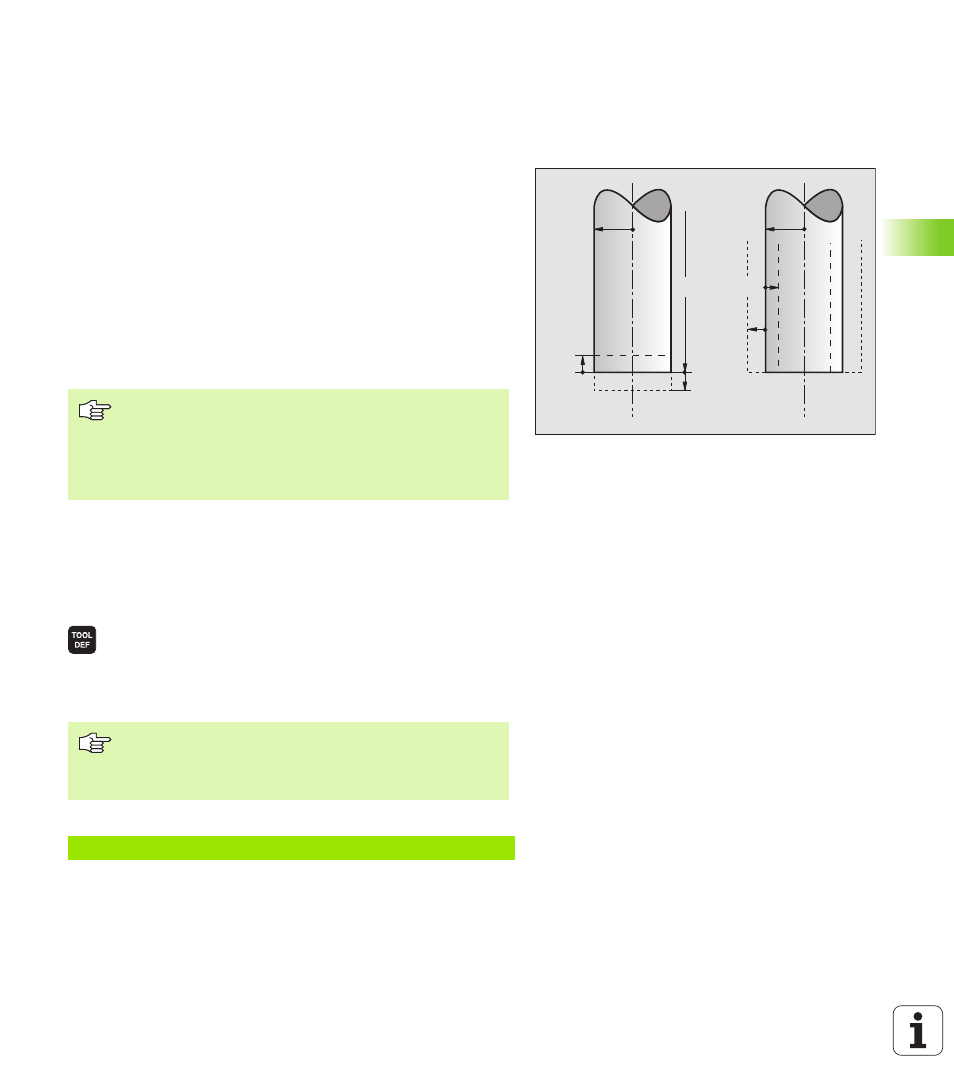

Delta-Werte für Längen und Radien
Delta-Werte bezeichnen Abweichungen für die Länge und den Radius
von Werkzeugen.
Ein positiver Delta-Wert steht für ein Aufmaß (DL, DR, DR2>0). Bei
einer Bearbeitung mit Aufmaß geben Sie den Wert für das Aufmaß
beim Programmieren des Werkzeug-Aufrufs mit TOOL CALL ein.
Ein negativer Delta-Wert bedeutet ein Untermaß (DL, DR, DR2<0). Ein
Untermaß wird in der Werkzeug-Tabelle für den Verschleiß eines
Werkzeugs eingetragen.
Delta-Werte geben Sie als Zahlenwerte ein, in einem TOOL CALL-Satz
können Sie den Wert auch mit einem Q-Parameter übergeben.
Eingabebereich: Delta-Werte dürfen maximal ± 99,999 mm betragen.
Werkzeug-Daten ins Programm eingeben
Nummer, Länge und Radius für ein bestimmtes Werkzeug legen Sie
im Bearbeitungs-Programm einmal in einem TOOL DEF-Satz fest:
U U U U Werkzeug-Definition wählen: Taste TOOL DEF drücken
U U U U Werkzeug-Nummer :Mit der Werkzeug-Nummer ein
Werkzeug eindeutig kennzeichnen
U U U U Werkzeug-Länge :Korrekturwert für die Länge
U U U U Werkzeug-Radius :Korrekturwert für den Radius
Beispiel
Delta-Werte aus der Werkzeug-Tabelle bilden zusammen
mit der Werkzeug-Länge und dem Werkzeug-Radius die
physikalische (messbare) Größe eines Werkzeuges.
Durch die Definition von Delta-Werten im Programm ver-
ändern Sie lediglich die rechnerische Größe eines Werk-
zeuges und verändern somit die herzustellende Kontur.
DR<0
DR>0
DL<0
R
DL>0
L
R
Während des Dialogs können Sie Werte für Länge und
Radius direkt in das Dialogfeld einfügen: Taste zur Über-
nahme der Ist-Position und gewünschten Achs-Softkey
drücken.
4 TOOL DEF 5 L+10 R+5
