302 8 Programmieren: Zyklen
8.6 SL
-Zyklen
Die TNC berechnet die Schnittpunkte S1 und S2, sie müssen nicht pro-
grammiert werden.
Die Taschen sind als Vollkreise programmiert.
Unterprogramm 1: Tasche A
Unterprogramm 2: Tasche B

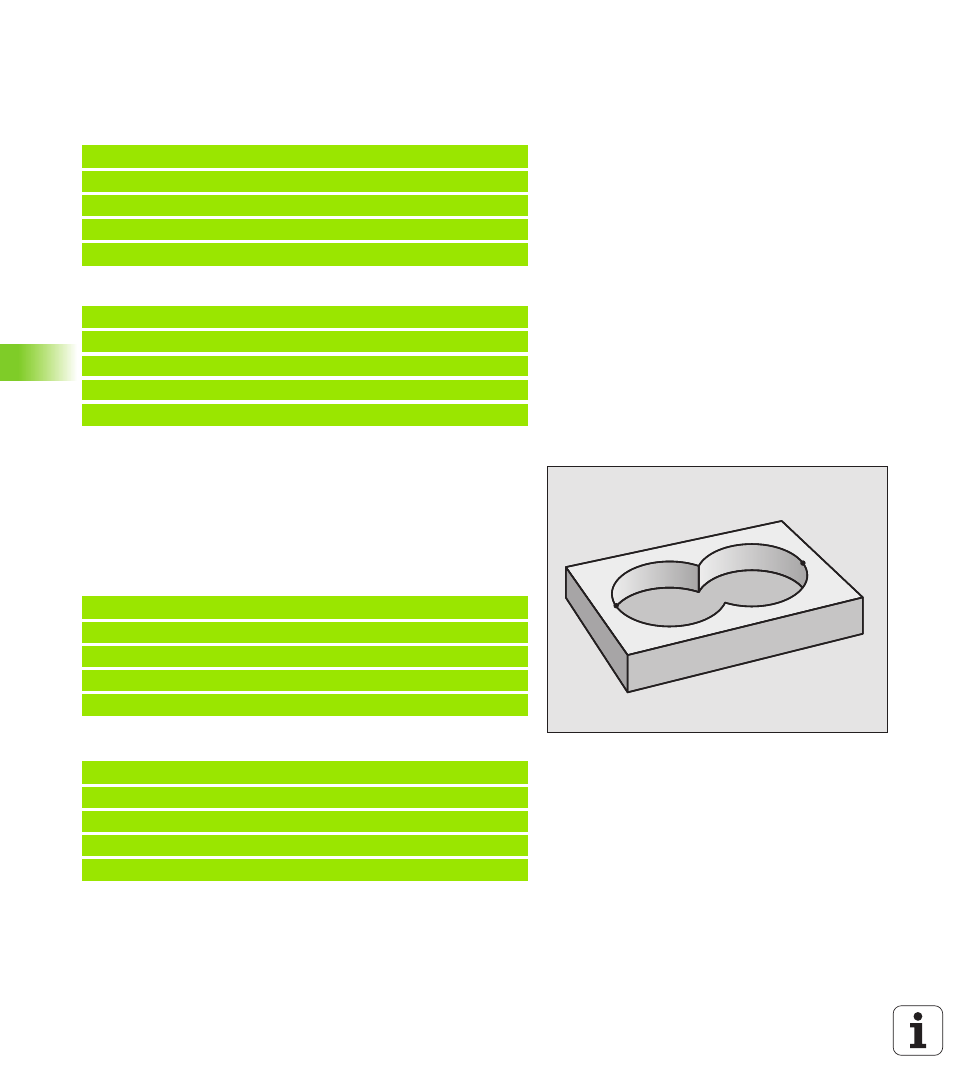

„Summen“-Fläche
Beide Teilflächen A und B inklusive der gemeinsam überdeckten Flä-
che sollen bearbeitet werden:
n
Die Flächen A und B müssen Taschen sein.
n Die erste Tasche (in Zyklus 14) muss außerhalb der zweiten begin-
nen.
Fläche A:
Fläche B:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
