430 11 Programm-Test und Programmlauf
1
1
.1 Gr
afik
en

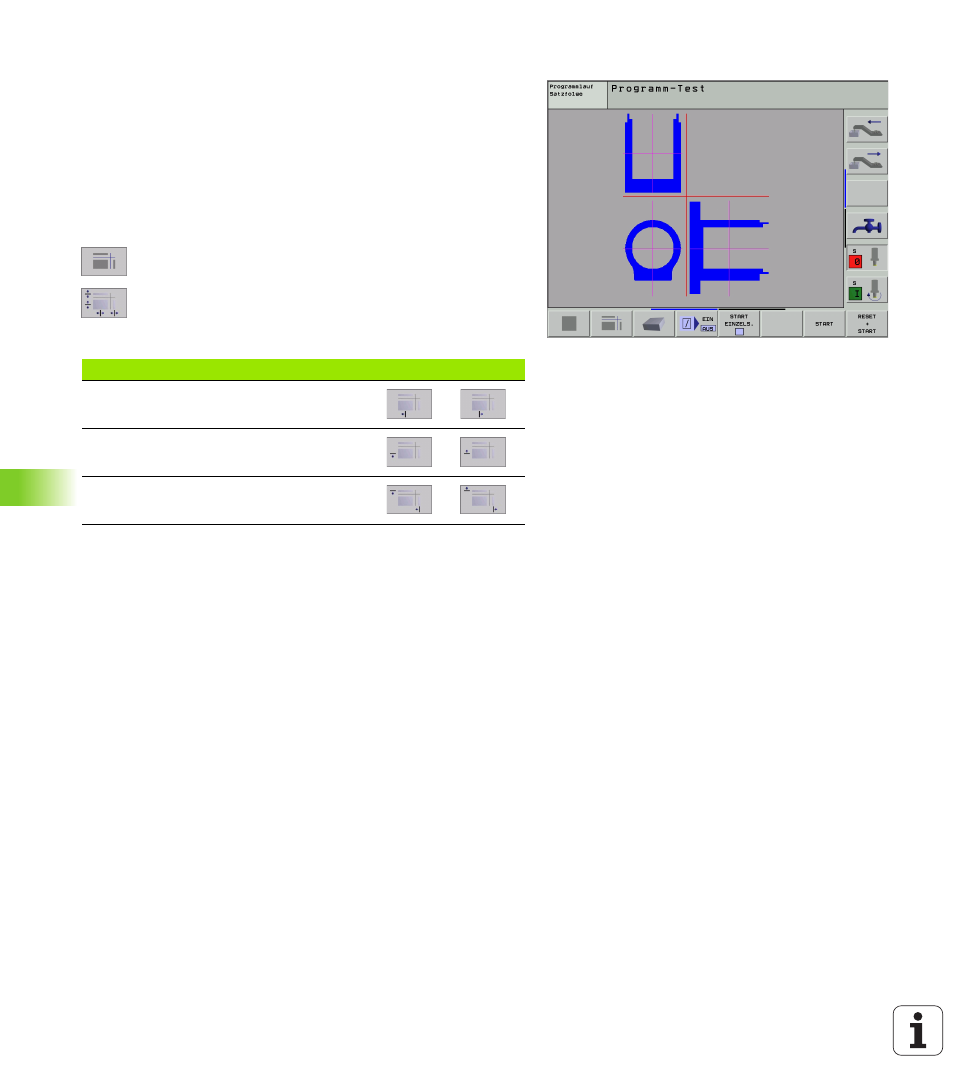

Darstellung in 3 Ebenen
Die Darstellung zeigt eine Draufsicht mit 2 Schnitten, ähnlich einer
technischen Zeichnung. Ein Symbol links unter der Grafik gibt an, ob
die Darstellung der Projektionsmethode 1 oder der Projektionsme-
thode 2 nach DIN 6, Teil 1 entspricht (über MP7310 wählbar).
Bei der Darstellung in 3 Ebenen stehen Funktionen zur Ausschnitts-
Vergrößerung zur Verfügung, siehe „Ausschnitts-Vergrößerung”,
Seite 432.
Zusätzlich können Sie die Schnittebene über Softkeys verschieben:
U U U U Wählen Sie den Softkey für die Darstellung des Werk-
stücks in 3 Ebenen
U U U U Schalten Sie die Softkey-Leiste um und wählen Sie
den Auswahl-Softkey für die Schnittebenen
U U U U Die TNC zeigt folgende Softkeys:
Die Lage der Schnittebene ist während des Verschiebens am Bild-
schirm sichtbar.
Koordinaten der Schnittlinie
Die TNC blendet die Koordinaten der Schnittlinie, bezogen auf den
Werkstück-Nullpunkt unten im Grafik-Fenster ein. Angezeigt werden
nur Koordinaten in der Bearbeitungsebene. Diese Funktion aktivieren
Sie mit Maschinen-Parameter 7310.
Funktion Softkeys
Vertikale Schnittebene nach rechts oder
links verschieben
Vertikale Schnittebene nach vorne oder hin-
ten verschieben
Horizontale Schnittebene nach oben oder
unten verschieben
