HEIDENHAIN iTNC 530 65
4.5 Pr
ogr
amme eröf
fnen und eing
eben
Werkzeug-Bewegungen im Klartext-Dialog
programmieren
Um einen Satz zu programmieren, beginnen Sie mit einer Dialogtaste.
In der Kopfzeile des Bildschirms erfragt die TNC alle erforderlichen
Daten.

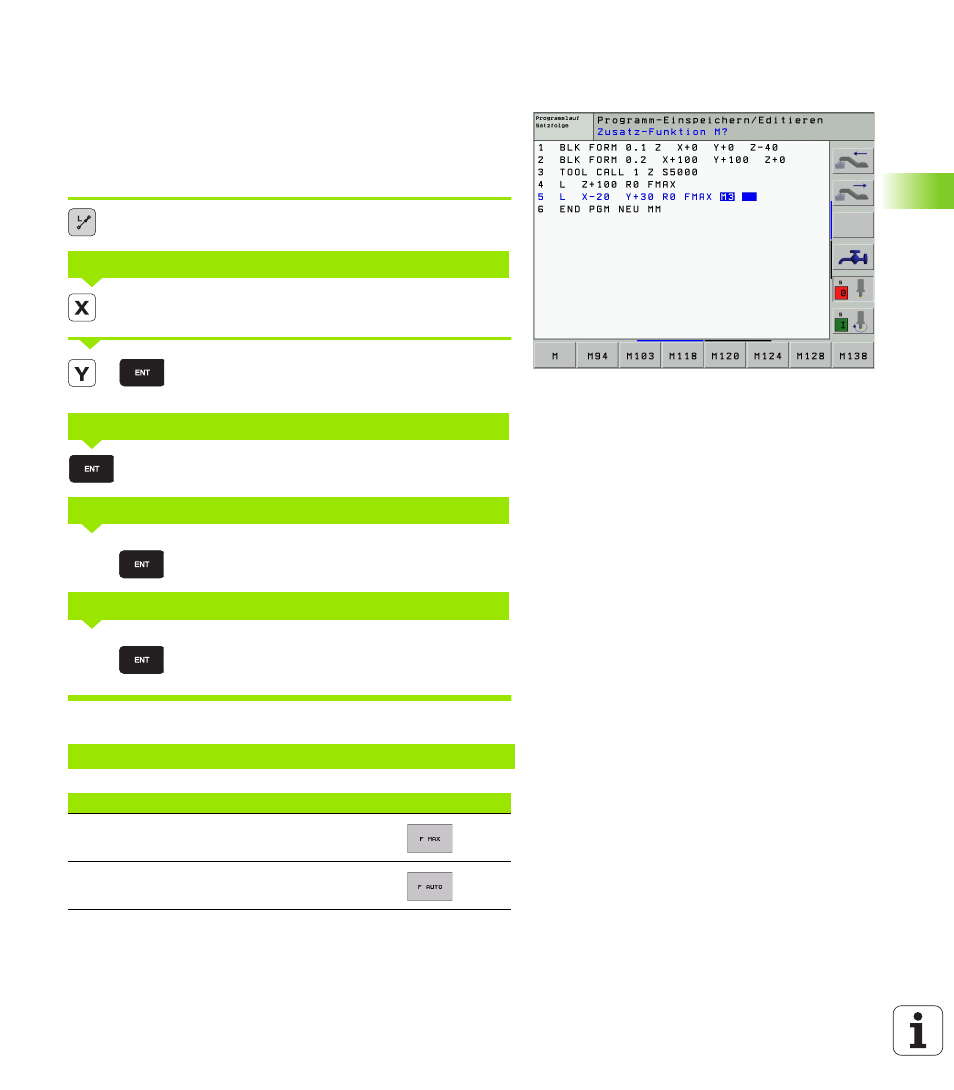

Beispiel für einen Dialog
Dialog eröffnen
Zielkoordinate für X-Achse eingeben
Zielkoordinate für Y-Achse eingeben, mit Taste ENT
zur nächste Frage
„Keine Radiuskorrektur“ eingeben, mit Taste ENT zur
nächsten Frage
Vorschub für diese Bahnbewegung 100 mm/min, mit
Taste ENT zur nächsten Frage
Zusatzfunktion M3 „Spindel ein“, mit Taste ENT been-
det die TNC diesen Dialog
Das Programmfenster zeigt die Zeile:
KOORDINATEN?
RADIUSKORR.: RL/RR/KEINE KORR.:?
VORSCHUB F=? / F MAX = ENT
ZUSATZ-FUNKTION M?
3 L X+10 Y+5 R0 F100 M3
Funktionen zur Vorschubfestlegung Softkey
Im Eilgang verfahren
Mit automatisch berechnetem Vorschub aus
dem TOOL CALL-Satz verfahren
10
20
100
3
