n Platz-Tabelle für Werkzeug-Wechsler
Für den automatischen Werkzeugwechsel benötigen Sie die Platz-
Tabelle TOOL_P.TCH. Die TNC verwaltet mehrere Platz-Tabellen mit
beliebigen Dateinamen. Die Platz-Tabelle, die Sie für den Programm-
lauf aktivieren wollen, wählen Sie in einer Programmlauf-Betriebsart
über die Datei-Verwaltung aus (Status M). Um in einer Platztabelle
mehrere Magazine verwalten zu können (Platz-Nummer indizieren),
setzen Sie die Maschinen-Parameter 7261.0 bis 7261.3 ungleich 0.

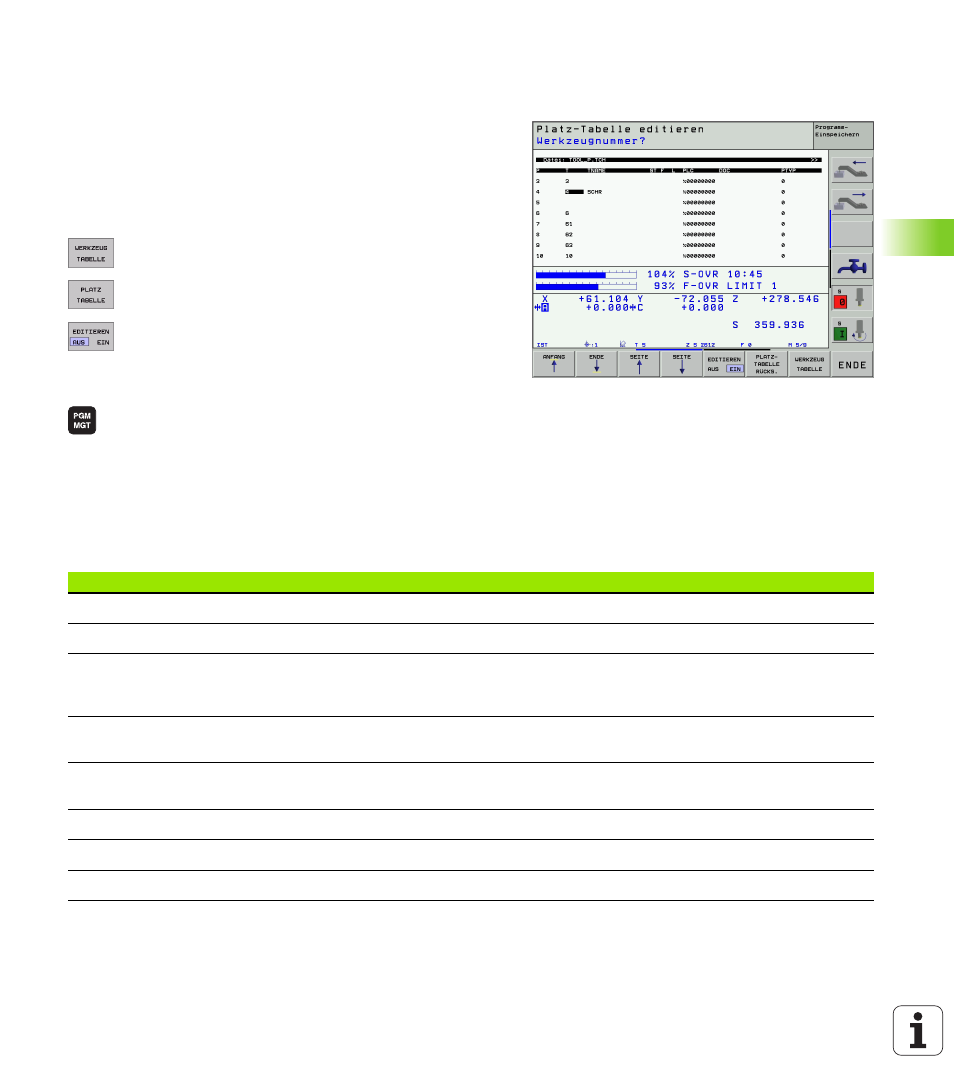

Platz-Tabelle in einer Programmlauf-Betriebsart editieren
U U U U Werkzeug-Tabelle wählen: Softkey WERKZEUG
TABELLE drücken
U U U U Platz-Tabelle wählen: Softkey PLATZ TABELLE wäh-
len
U U U U Softkey EDITIEREN auf EIN setzen
Platz-Tabelle in der Betriebsart Programm-Einspeichern/
Editieren wählen
U U U U Datei-Verwaltung aufrufen
U U U U Wahl der Datei-Typen anzeigen: Softkey TYPE WÄH-
LEN drücken
U U U U Dateien vom Typ .TCH anzeigen: Softkey TCH FILES
drücken (zweite Softkey-Leiste)
U U U U Wählen Sie eine Datei oder geben einen neuen Datei-
namen ein. Bestätigen Sie mit der Taste ENT oder mit
dem Softkey WÄHLEN
Abk. Eingaben Dialog
P Platz-Nummer des Werkzeugs im Werkzeug-Magazin –
T Werkzeug-Nummer Werkzeug-Nummer?
ST Werkzeug ist Sonderwerkzeug (ST: für Special Tool = engl. Sonderwerkzeug);
wenn Ihr Sonderwerkzeug Plätze vor und hinter seinem Platz blockiert, dann
sperren Sie den entsprechenden Platz in der Spalte L (Status L) Sonderwerkzeug?
F Werkzeug immer auf gleichen Platz im Magazin zurückwechseln (F: für Fixed =
engl. festgelegt) Festplatz? Ja = ENT /
Nein = NO ENT
L Platz sperren (L: für Locked = engl. gesperrt, siehe auch Spalte ST) Platz gesperrt Ja = ENT /
Nein = NO ENT
PLC Information, die zu diesem Werkzeug-Platz an die PLC übertragen werden soll PLC-Status?
TNAME Anzeige des Werkzeugnamen aus TOOL.T –
DOC Anzeige des Kommentar zum Werkzeug aus TOOL.T –
