HEIDENHAIN iTNC 530 305
8.6 SL
-Zyklen

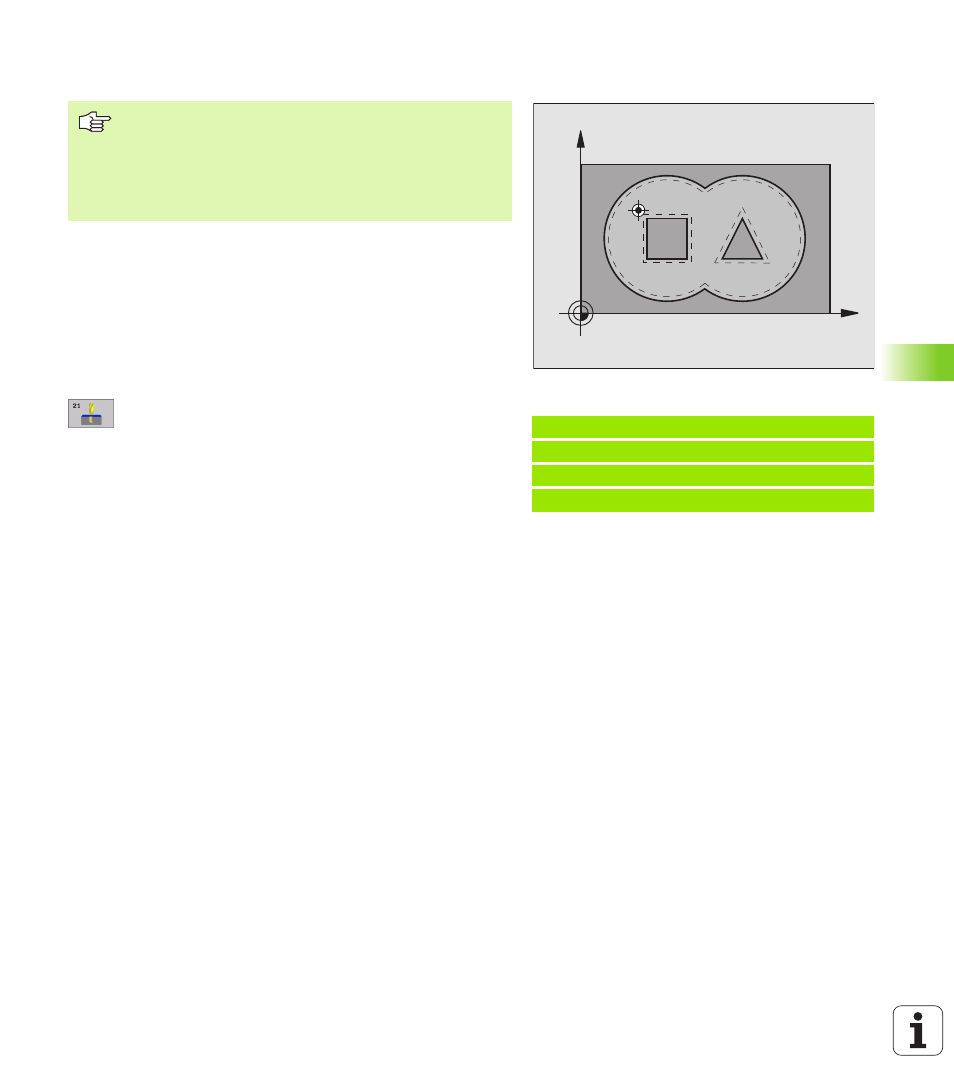

VORBOHREN (Zyklus 21)
Zyklus-Ablauf
Wie Zyklus 1 Tiefbohren, siehe „Zyklen zum Bohren, Gewindebohren
und Gewindefräsen”, Seite 219.
Einsatz
Zyklus 21 VORBOHREN berücksichtigt für die Einstichpunkte das
Schlichtaufmaß Seite und das Schlichtaufmaß Tiefe, sowie den
Radius des Ausräum-Werkzeugs. Die Einstichpunkte sind gleichzeitig
die Startpunkte fürs Räumen.
U U U U Zustell-Tiefe Q10 (inkremental): Maß, um das das
Werkzeug jeweils zugestellt wird (Vorzeichen bei
negativer Arbeitsrichtung „–“)
U U U U Vorschub Tiefenzustellung Q11: Bohrvorschub in
mm/min
U U U U Ausräum-Werkzeug Nummer Q13: Werkzeug-Nummer
des Ausräum-Werkzeugs
Beispiel: NC-Sätze
58 CYCL DEF 21.0 VORBOHREN
Q10=+5 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q13=1 ;AUSRAEUM-WERKZEUG
X
Y
Die TNC berücksichtigt einen im TOOL CALL-Satz pro-
grammierten Deltawert DR nicht zur Berechnung der Ein-
stichpunkte.
An Engstellen kann die TNC ggf. nicht mit einem Werk-
zeug vorgebohren das größer ist als das Schruppwerk-
zeug.
