120 5 Programmieren: Werkzeuge
5.4 Dr
eidimensionale W
e
rk
z
e
ug-K
o
rr
ekt
u
r
Andere Werkzeuge verwenden: Delta-Werte
Wenn Sie Werkzeuge einsetzen, die andere Abmessungen haben als
die ursprünglich vorgesehenen Werkzeuge, dann tragen Sie den
Unterschied der Längen und Radien als Delta-Werte in die Werkzeug-
Tabelle oder in den Werkzeug-Aufruf TOOL CALL ein:
n Positiver Delta-Wert DL, DR, DR2: Die Werkzeugmaße sind größer
als die des Original-Werkzeugs (Aufmaß)
n Negativer Delta-Wert DL, DR, DR2: Die Werkzeugmaße sind kleiner
als die des Original-Werkzeugs (Untermaß)
Die TNC korrigiert dann die Werkzeug-Position um die Summe der
Delta-Werte aus der Werkzeug-Tabelle und dem Werkzeug-Aufruf.
3D-Korrektur ohne Werkzeug-Orientierung
Die TNC versetzt das Werkzeug in Richtung der Flächennormalen um
die Summe der Delta-Werte (Werkzeug-Tabelle und TOOL CALL).
Beispiel: Satz-Format mit Flächennormalen
Vorschub F und Zusatzfunktion M können Sie in der Betriebsart Pro-
gramm-Einspeichern/Editieren eingeben und ändern.
Die Koordinaten des Geraden-Endpunkts und die Komponenten der
Flächennormalen sind vom CAD-System vorzugeben.

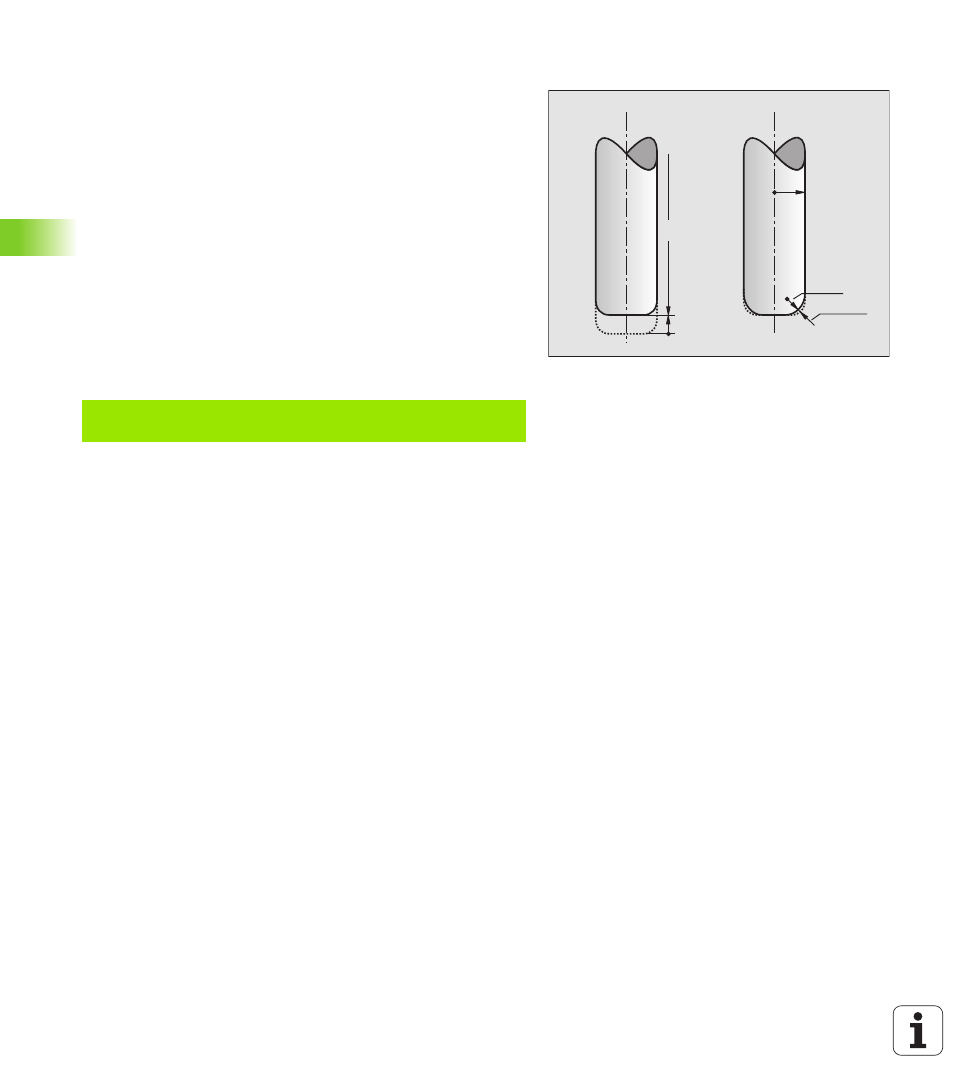

DL>0
L
R
DR2>0
R2
1 LN X+31.737 Y+21,954 Z+33,165
NX+0,2637581 NY+0,0078922 NZ-0,8764339 F1000 M3
LN : Gerade mit 3D-Korrektur
X, Y, Z : Korrigierte Koordinaten des Geraden-Endpunkts
NX, NY, NZ : Komponenten der Flächennormalen
F : Vorschub
M : Zusatzfunktion
