1 mod-funktion wählen, Mod-funktionen wählen, Einstellungen ändern – HEIDENHAIN iTNC 530 (340 420) Benutzerhandbuch
Seite 476: Mod-funktionen verlassen, Übersicht mod-funktionen, 1 mod-f unktion wählen 12.1 mod-funktion wählen
448
12 MOD-Funktionen
12.1 MOD-F
unktion wählen
12.1 MOD-Funktion wählen
Über die MOD-Funktionen können Sie zusätzliche Anzeigen und Ein-
gabemöglichkeiten wählen. Welche MOD-Funktionen zur Verfügung
stehen, hängt von der gewählten Betriebsart ab.
MOD-Funktionen wählen
Betriebsart wählen, in der Sie MOD-Funktionen ändern möchten.
U
U
U
U

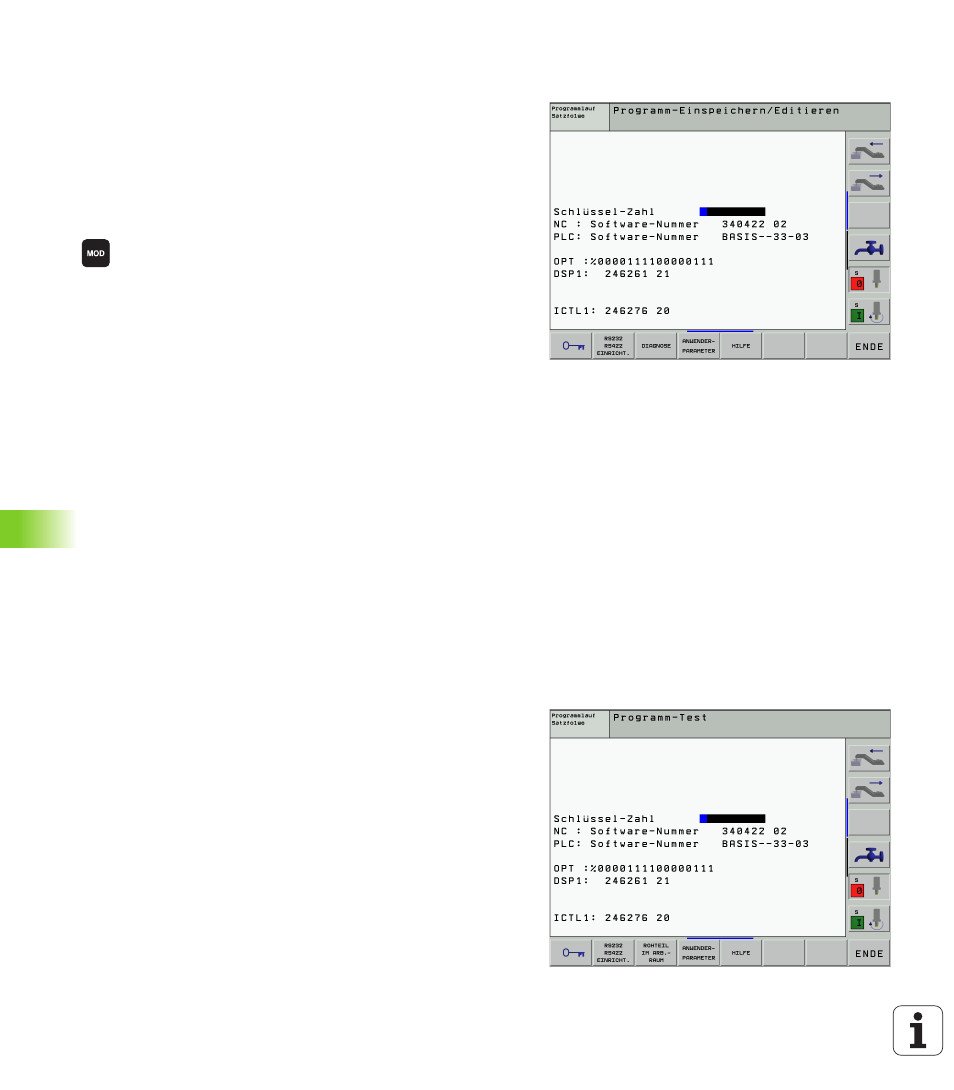

MOD-Funktionen wählen: Taste MOD drücken. Die
Bilder rechts zeigen typische Bildschirm-Menüs für
Programm-Einspeichern/Editieren (Bild rechts oben),
Programm-Test (Bild rechts unten) und in einer
Maschinen-Betriebsart (Bild nächste Seite)
Einstellungen ändern
U
U
U
U
MOD-Funktion im angezeigten Menü mit Pfeiltasten wählen
Um eine Einstellung zu ändern, stehen – abhängig von der gewählten
Funktion – drei Möglichkeiten zur Verfügung:
n
Zahlenwert direkt eingeben, z.B. beim Festlegen der Verfahrbe-
reichs-Begrenzung
n
Einstellung durch Drücken der Taste ENT ändern, z.B. beim Festle-
gen der Programm-Eingabe
n
Einstellung ändern über ein Auswahlfenster. Wenn mehrere Ein-
stellmöglichkeiten zur Verfügung stehen, können Sie durch Drücken
der Taste GOTO ein Fenster einblenden, in dem alle Einstellmöglich-
keiten auf einen Blick sichtbar sind. Wählen Sie die gewünschte Ein-
stellung direkt durch Drücken der entsprechenden Zifferntaste (links
vom Doppelpunkt), oder mit der Pfeiltaste und anschließendem
bestätigen mit der Taste ENT. Wenn Sie die Einstellung nicht ändern
wollen, schließen Sie das Fenster mit der Taste END
MOD-Funktionen verlassen
U
U
U
U
MOD-Funktion beenden: Softkey ENDE oder Taste END drücken
Übersicht MOD-Funktionen
Abhängig von der gewählten Betriebsart können Sie folgende Ände-
rungen vornehmen:
Programm-Einspeichern/Editieren:
Verschiedene Software-Nummern anzeigen
