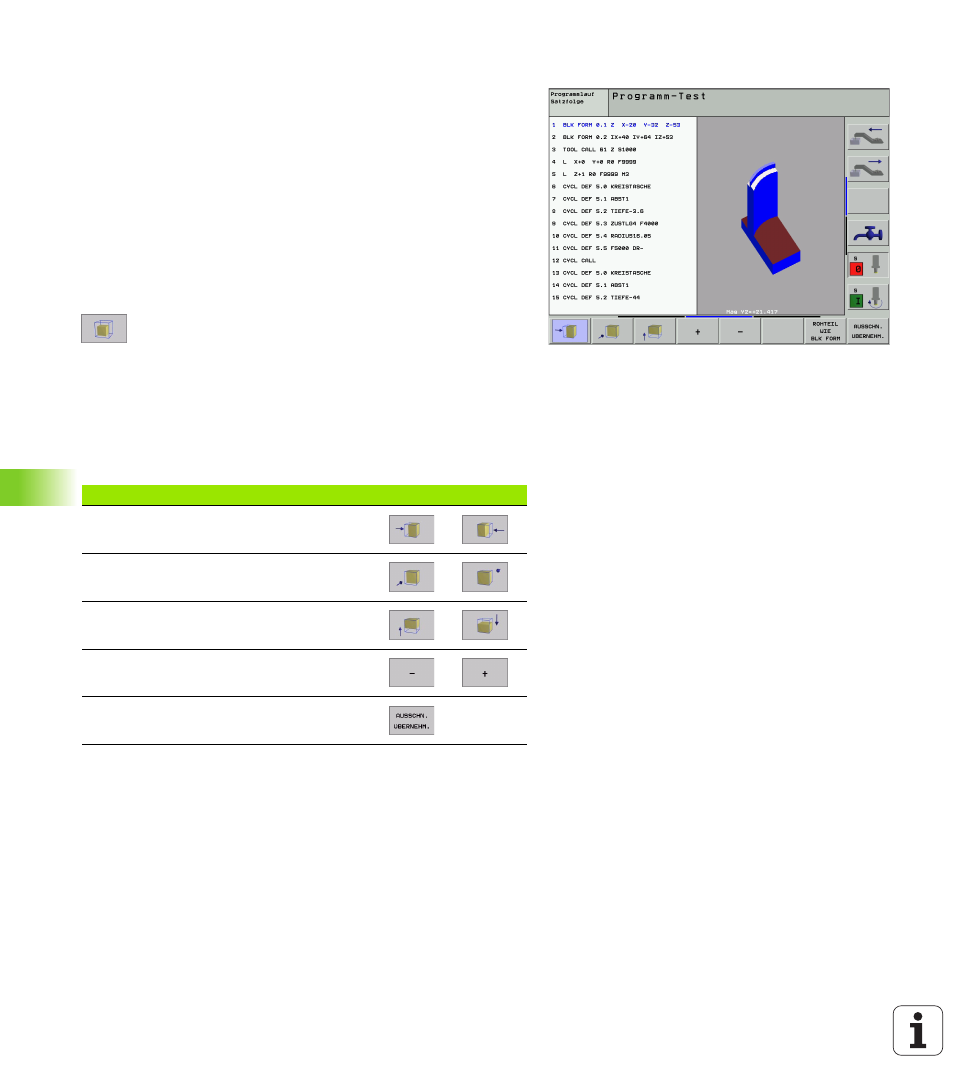

Ausschnitts-Vergrößerung
Den Ausschnitt können Sie in der Betriebsart Programm-Test und in
einer Programmlauf-Betriebsart in allen Ansichten verändern.
Dafür muss die grafische Simulation bzw. der Programmlauf gestoppt
sein. Eine Ausschnitts-Vergrößerung ist immer in allen Darstellungsar-
ten wirksam.
Ausschnitts-Vergrößerung ändern
Softkeys siehe Tabelle
U
U
U
U
Falls nötig, grafische Simulation stoppen
U
U
U
U
Softkey-Leiste in der Betriebsart Programm-Test bzw. in einer Pro-
grammlauf-Betriebsart umschalten, bis der Auswahl-Softkey für die
Ausschnitt-Vergrößerung erscheint
U
U
U
U
Funktionen zur Auschnitts-Vergrößerung wählen
U
U
U
U
Werkstückseite mit Softkey (siehe Tabelle unten)
wählen
U
U
U
U
Rohteil verkleinern oder vergrößern: Softkey „–“ bzw.
„+“ gedrückt halten
U
U
U
U
Programm-Test oder Programmlauf neu starten mit
Softkey START (RESET + START stellt das ursprüng-
liche Rohteil wieder her)
Funktion
Softkeys
Linke/rechte Werkstückseite wählen
Vordere/hintere Werkstückseite wählen
Obere/untere Werkstückseite wählen
Schnittfläche zum Verkleinern oder
Vergrößern des Rohteils verschieben
Ausschnitt übernehmen
