HEIDENHAIN iTNC 530 345
8.9 Zyklen zur K
o
or
dinat
e
n-Umr
e
c
h
nung

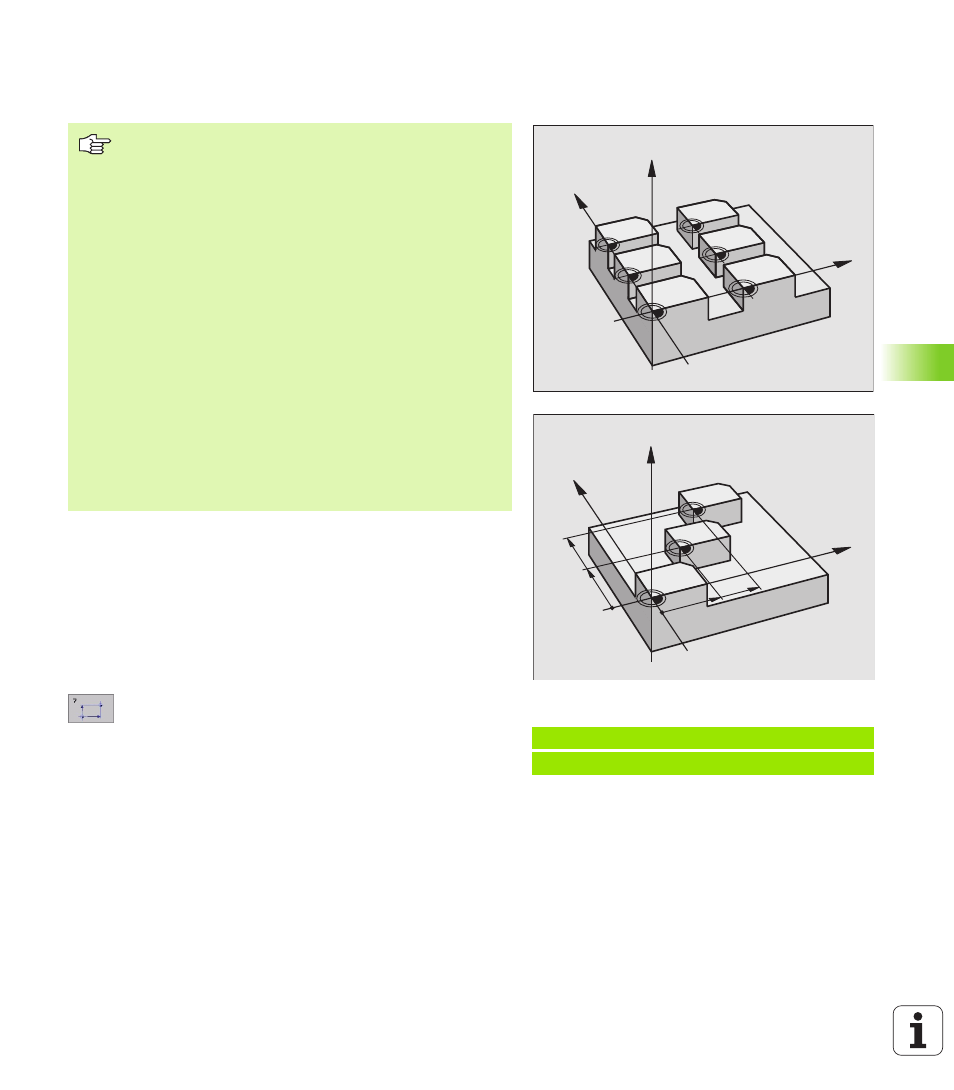

NULLPUNKT-Verschiebung mit Nullpunkt-
Tabellen (Zyklus 7)
Anwendung
Nullpunkt-Tabellen setzen Sie z.B. ein bei
n häufig wiederkehrenden Bearbeitungsgängen an verschiedenen
Werkstück-Positionen oder
n häufiger Verwendung derselben Nullpunktverschiebung
Innerhalb eines Programms können Sie Nullpunkte sowohl direkt in
der Zyklus-Definition programmieren als auch aus einer Nullpunkt-
Tabelle heraus aufrufen.
U U U U Verschiebung : Nummer des Nullpunktes aus der Null-
punkt-Tabelle oder einen Q-Parameter eingeben;
Wenn Sie einen Q-Parameter eingeben, dann aktiviert
die TNC die Nullpunkt-Nummer, die im Q-Parameter
steht
Rücksetzen
n
Aus der Nullpunkt-Tabelle Verschiebung zu den Koordinaten
X=0; Y=0 etc. aufrufen
n
Verschiebung zu den Koordinaten X=0; Y=0 etc. direkt mit einer
Zyklus-Definition aufrufen
Nullpunkt-Tabelle im NC-Programm wählen
Mit der Funktion SEL TABLE wählen Sie die Nullpunkt-Tabelle, aus der
die TNC die Nullpunkte entnimmt:
Beispiel: NC-Sätze
77 CYCL DEF 7.0 NULLPUNKT
78 CYCL DEF 7.1 #5
N 0
N
2
N 4
N
1
N 3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
Wenn Sie Nullpunkt-Verschiebungen mit Nullpunkt-Tabel-
len einsetzen, dann verwenden Sie die Funktion SEL
TABLE, um die gewünschte Nullpunkt-Tabelle vom NC-
Programm aus zu aktivieren.
Wenn Sie ohne SEL-TABLE arbeiten, dann müssen Sie die
gewünschte Nullpunkt-Tabelle vor dem Programm-Test
oder dem Programm-Lauf aktivieren (gilt auch für die Pro-
grammier-Grafik):
n
Gewünschte Tabelle für Programm-Test in der Betriebs-
art Programm-Test über die Datei-Verwaltung wählen:
Tabelle erhält den Status S
n
Gewünschte Tabelle für den Programmlauf in einer Pro-
grammlauf-Betriebsart über die Datei-Verwaltung wäh-
len: Tabelle erhält den Status M
Nullpunkte aus der Nullpunkt-Tabelle können sich auf den
aktuellen Bezugspunkt oder den Maschinen-Nullpunkt
beziehen (abhängig von Maschinen-Parameter 7475)
Die Koordinaten-Werte aus Nullpunkt-Tabellen sind aus-
schließlich absolut wirksam.
Neue Zeilen können Sie nur am Tabellen-Ende einfügen.
