HEIDENHAIN iTNC 530 293
8.5 Zyklen zum Herst
e
llen v
o
n Punkt
e
must
er

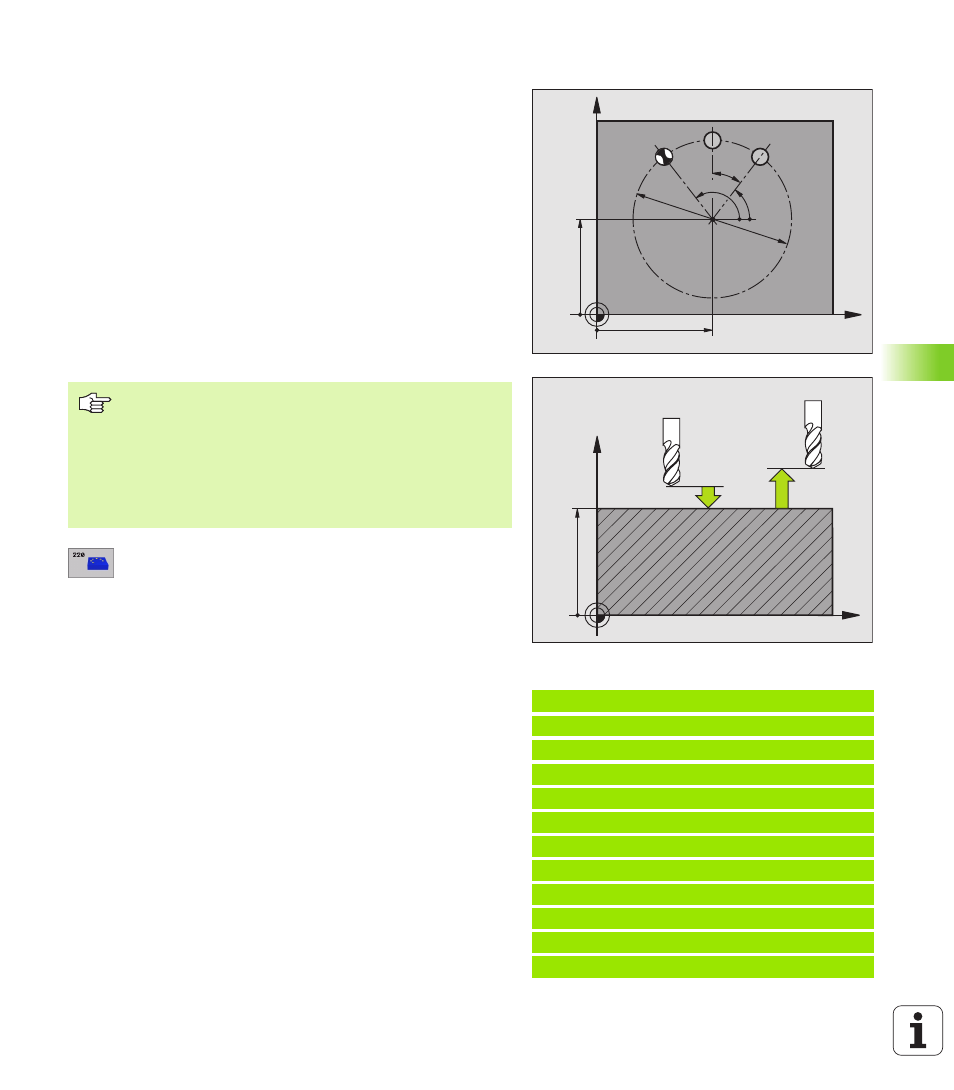

n PUNKTEMUSTER AUF KREIS (Zyklus 220)
1 Die TNC positioniert das Werkzeug im Eilgang von der aktuellen
Position zum Startpunkt der ersten Bearbeitung.
Reihenfolge:
n 2. Sicherheits-Abstand anfahren (Spindelachse)
n
Startpunkt in der Bearbeitungsebene anfahren
n
Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren
(Spindelachse)
2 Ab dieser Position führt die TNC den zuletzt definierten Bearbei-
tungszyklus aus
3 Anschließend positioniert die TNC das Werkzeug mit einer Gera-
den-Bewegung auf den Startpunkt der nächsten Bearbeitung; das
Werkzeug steht dabei auf Sicherheits-Abstand (oder 2. Sicher-
heits-Abstand)
4 Dieser Vorgang (1 bis 3) wiederholt sich, bis alle Bearbeitungen
ausgeführt sind
U U U U Mitte 1. Achse Q216 (absolut): Teilkreis-Mittelpunkt
in der Hauptachse der Bearbeitungsebene
U U U U Mitte 2. Achse Q217 (absolut): Teilkreis-Mittelpunkt
in der Nebenachse der Bearbeitungsebene
U U U U Teilkreis-Durchmesser Q244: Durchmesser des Teil-
kreises
U U U U Startwinkel Q245 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem Start-
punkt der ersten Bearbeitung auf dem Teilkreis
U U U U Endwinkel Q246 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem Start-
punkt der letzten Bearbeitung auf dem Teilkreis (gilt
nicht für Vollkreise); Endwinkel ungleich Startwinkel
eingeben; wenn Endwinkel größer als Startwinkel
eingegeben, dann Bearbeitung im Gegen-Uhrzeiger-
sinn, sonst Bearbeitung im Uhrzeigersinn
U U U U Winkelschritt Q247 (inkremental): Winkel zwischen
zwei Bearbeitungen auf dem Teilkreis; wenn der Win-
kelschritt gleich null ist, dann berechnet die TNC den
Winkelschritt aus Startwinkel, Endwinkel und Anzahl
Bearbeitungen; wenn ein Winkelschritt eingegeben
ist, dann berücksichtigt die TNC den Endwinkel nicht;
das Vorzeichen des Winkelschritts legt die Bearbei-
tungsrichtung fest (– = Uhrzeigersinn)
Beispiel: NC-Sätze
53 CYCL DEF 220 MUSTER KREIS
Q216=+50 ;MITTE 1. ACHSE
Q217=+50 ;MITTE 2. ACHSE
Q244=80 ;TEILKREIS-DURCHM.
Q245=+0 ;STARTWINKEL
Q246=+360 ;ENDWINKEL
Q247=+0 ;WINKELSCHRITT
Q241=8 ;ANZAHL BEARBEITUNGEN
Q200=2 ;SICHERHEITS-ABST.
Q203=+30 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q203=1 ;FAHREN AUF S. HOEHE
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
X
Z
Q200
Q203
Q204
Beachten Sie vor dem Programmieren
Zyklus 220 ist DEF-Aktiv, das heißt, Zyklus 220 ruft auto-
matisch den zuletzt definierten Bearbeitungszyklus auf.
Wenn Sie einen der Bearbeitungszyklen 200 bis 209, 212
bis 215, 262 bis 265 und 267 mit Zyklus 220 kombinieren,
wirken der Sicherheits-Abstand, die Werkstück-Oberflä-
che und der 2. Sicherheits-Abstand aus Zyklus 220.
