266 8 Programmieren: Zyklen
8.3 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen

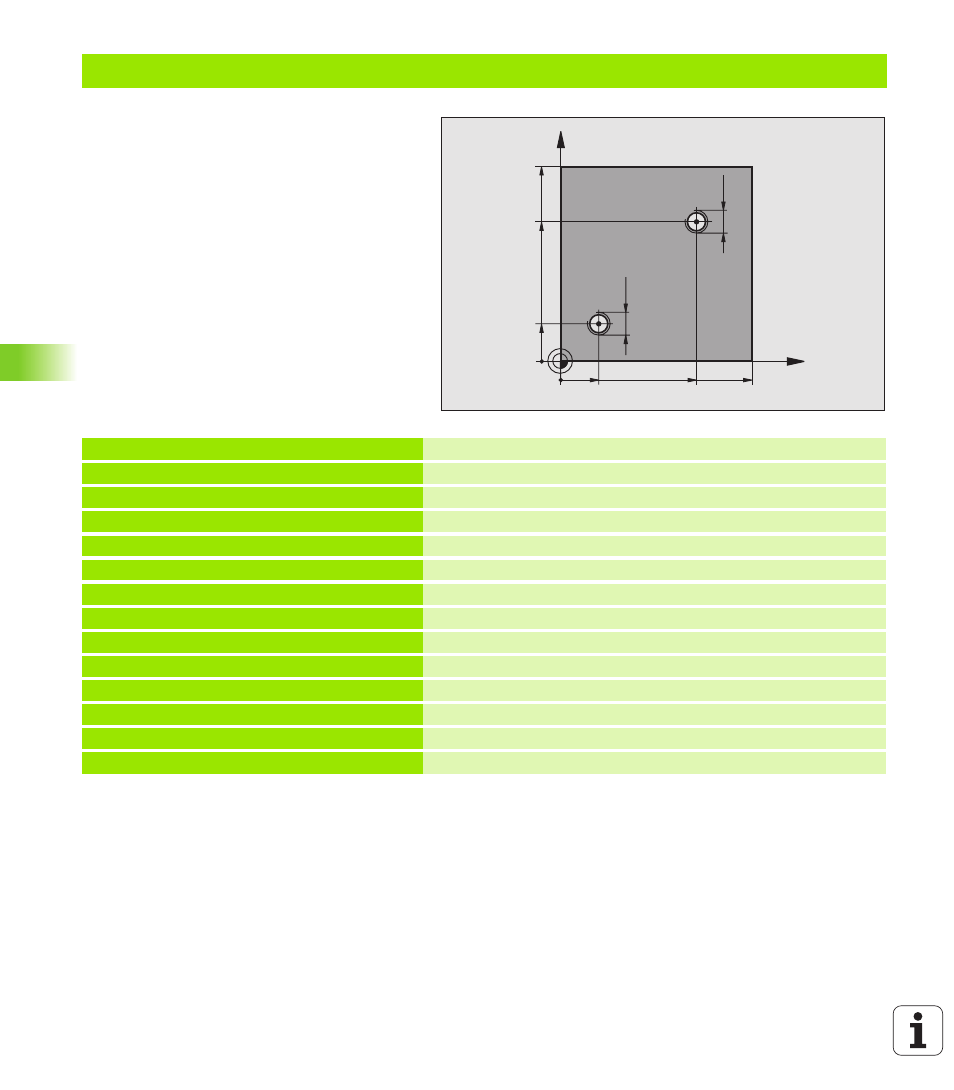

Beispiel: Bohrzyklen
Programm-Ablauf
n Bohrzyklus programmieren im Hauptprogramm
n Bearbeitung programmieren im Unterpro-
gramm, siehe „Unterprogramme”, Seite 369
0 BEGIN PGM C18 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6 Werkzeug-Definition
4 TOOL CALL 1 Z S100 Werkzeug-Aufruf
5 L Z+250 R0 FMAX Werkzeug freifahren
6 CYCL DEF 18.0 GEWINDESCHNEIDEN Zyklus-Definition Gewindeschneiden
7 CYCL DEF 18.1 TIEFE +30
8 CYCL DEF 18.2 STEIG +1.75
9 L X+20 Y+20 R0 FMAX Bohrung 1 anfahren
10 CALL LBL 1 Unterprogramm 1 rufen
11 L X+70 Y+70 R0 FMAX Bohrung 2 anfahren
12 CALL LBL 1 Unterprogramm 1 rufen
13 L Z+250 R0 FMAX M2 Werkzeug freifahren, Ende des Hauptprogramms
X
Y
20
20
100
100
70
70
M12
M12
