Signal Leistungsgrenze Beschreibung
11,5 mA 0 kVAr Nulldurchgang der Kennlinie
Es wird keine Blindleistung eingespeist.
> 19 mA Qmax / übererregt Endpunkt der Kennlinie
Maximale positiv erregte Blindleistung wird eingespeist.
Der Analogwert wird auf einen Sollwert für die Leistungsbegrenzung umgerechnet. Dabei bildet der Parameter Qmax
den Endpunkt der linearen Kennlinie.

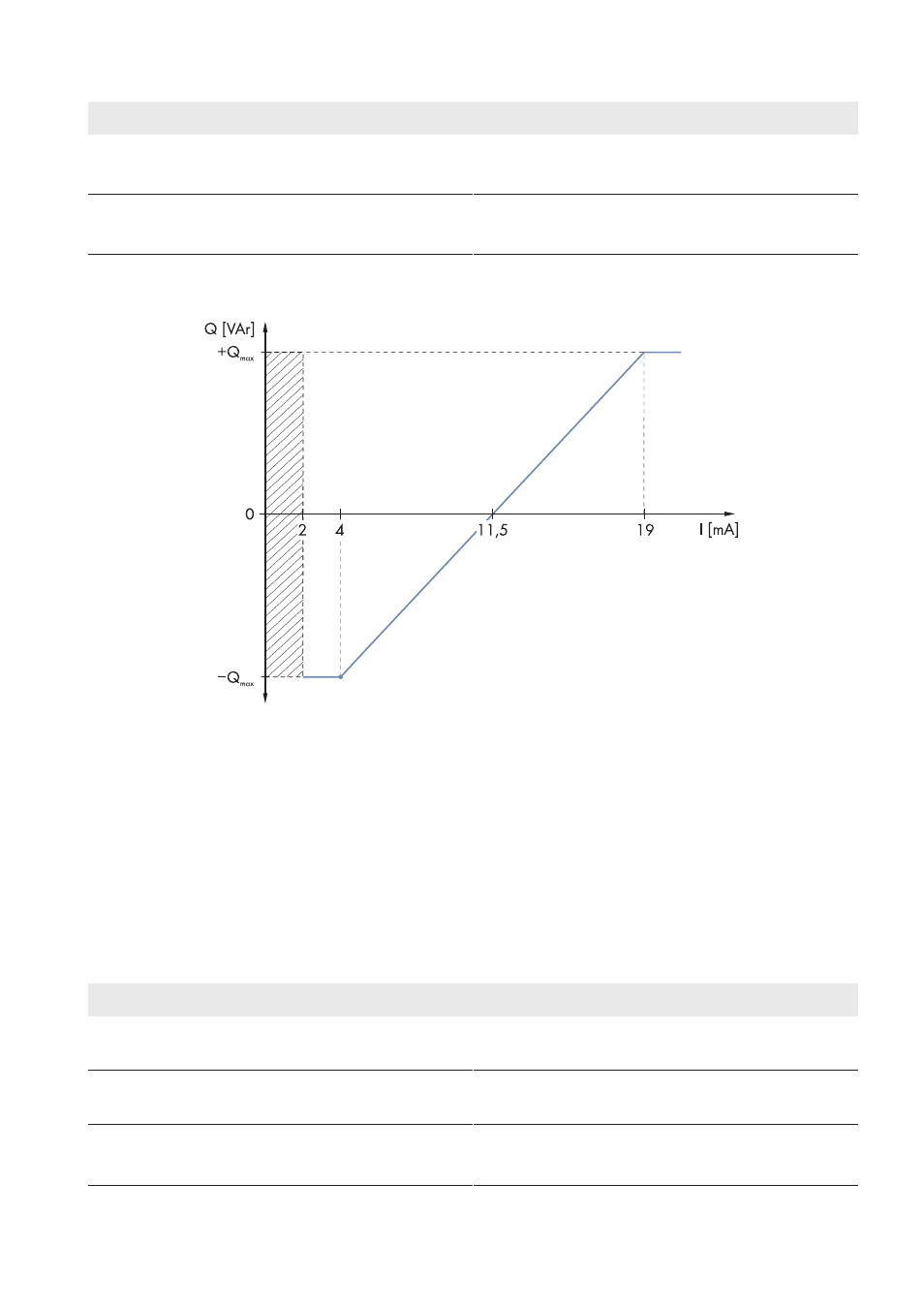

Abbildung 23: Begrenzung der Blindleistung auf den Parameter Qmax
10.3.3.7 Blindleistungssollwert via Verschiebungsfaktor cos φ: Verfahren PFCnst
Die Blindleistungsvorgabe wird über die Parameter PF-PF und PF-PFExt eingestellt. Dabei geben der Parameter PF-PF
den Verschiebungsfaktor cos φ und der Parameter PF-PFExt die Übererregung oder Untererregung an.
10.3.3.8 Verschiebungsfaktor cos φ via Einheitssignal: Verfahren PFCnstAnIn
Der Blindleistungssollwert wird über ein analoges Signal an den Eingangsklemmen für die Sollwertvorgabe eingestellt.
Üblicherweise wird dies über ein Rundsteuersignal realisiert. Der Analogwert wird in einen Verschiebungsfaktor cos φ
umgerechnet. Die Stromstärke des angeschlossenen Signals bestimmt die Sollwertvorgabe. Die analogen Messwerte
müssen zwischen 4 mA und 19 mA liegen. Wenn das analoge Signal kleiner als 2 mA ist, wird die Fehlermeldung im
Momentanwert Q-VArModFailStt ausgegeben.
Signal Leistungsgrenze Beschreibung
< 2 mA Letzter gültiger Mittelwert oder 0 kVAr
nach Neustart Signal befindet sich im ungültigen Bereich.
2 mA … 4 mA PFAbsMin / untererregt Es wird die maximale negativ erregte Blindleistung einge-
speist.
4 mA PFAbsMin / untererregt Startpunkt der Kennlinie
Maximale negativ erregte Blindleistung wird eingespeist.
