Signal Leistungsgrenze Beschreibung
11,5 mA 0 kVAr Nulldurchgang der Kennlinie
Es wird keine Blindleistung eingespeist.
> 19 mA PFAbsMin / übererregt Endpunkt der Kennlinie
Maximale positiv erregte Blindleistung wird eingespeist.
Der Analogwert wird auf einen Sollwert für den Verschiebungsfaktor cos φ umgerechnet. Dabei bildet der Parameter
PFAbsMin den Start- und Endpunkt der linearen Kennlinie.
10.3.3.9 Verschiebungsfaktor cos φ in Abhängigkeit von der Einspeiseleistung:
Verfahren PFCtlW
Beim Verfahren PFCtlW wird der Verschiebungsfaktor cos φ in Abhängigkeit von der Einspeiseleistung eingestellt. Die
Abhängigkeit wird durch eine parametrierbare Kennlinie abgebildet. Dabei kann die Kennlinie steigend oder fallend
parametriert werden. Start- und Endpunkte der Kennlinie können über Parameter eingestellt werden.

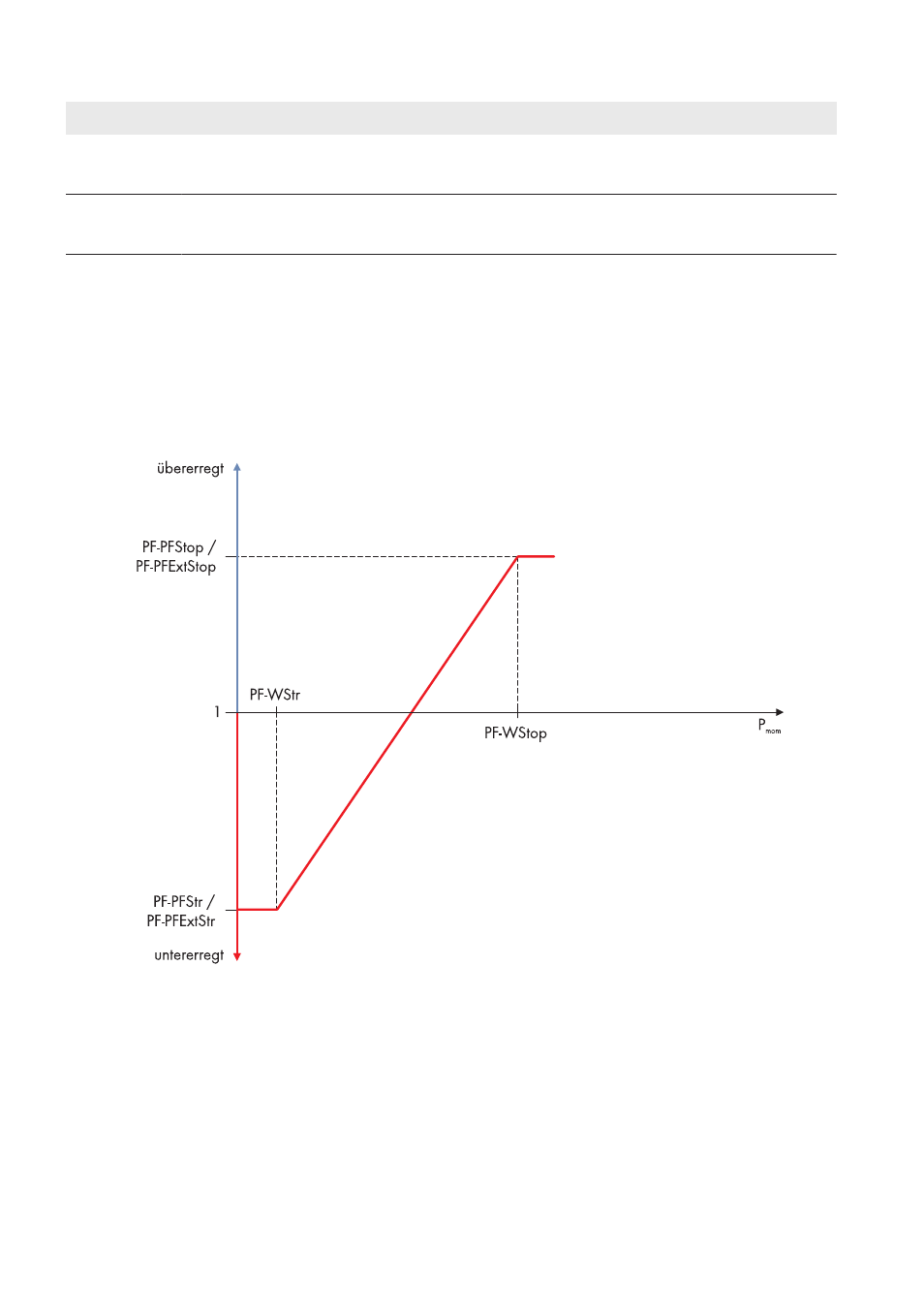

Abbildung 24: Kennlinie zur Blindleistungsreduzierung in Abhängigkeit von der Wirkleistung
Anhand einer linearen Kennlinie mit Deckelung nach oben und unten kann ein Verschiebungsfaktor cos φ in
Abhängigkeit von der momentan eingespeisten Wirkleistung eingeregelt werden. Start- und Endpunkte der Kennlinie
können über Parameter eingestellt werden. Durch das Einstellen von Start- und Endpunkt wird der Verlauf der Kennlinie
bestimmt.
