Position Bezeichnung
C Einschalttaste
D Ausschalttaste
3.3.2 Touch-Display
3.3.2.1 Aufbau
Das Touch-Display dient der Anzeige von Momentanwerten und eingestellten Parametern. Das Antippen der Symbole
auf dem Touch-Display aktiviert die zugehörige Funktion. Wenn das Touch-Display 5 Minuten nicht berührt wurde,
schaltet es sich ab und der angemeldete Benutzer wird abgemeldet. Das Touch-Display ist in 3 Bereiche unterteilt.

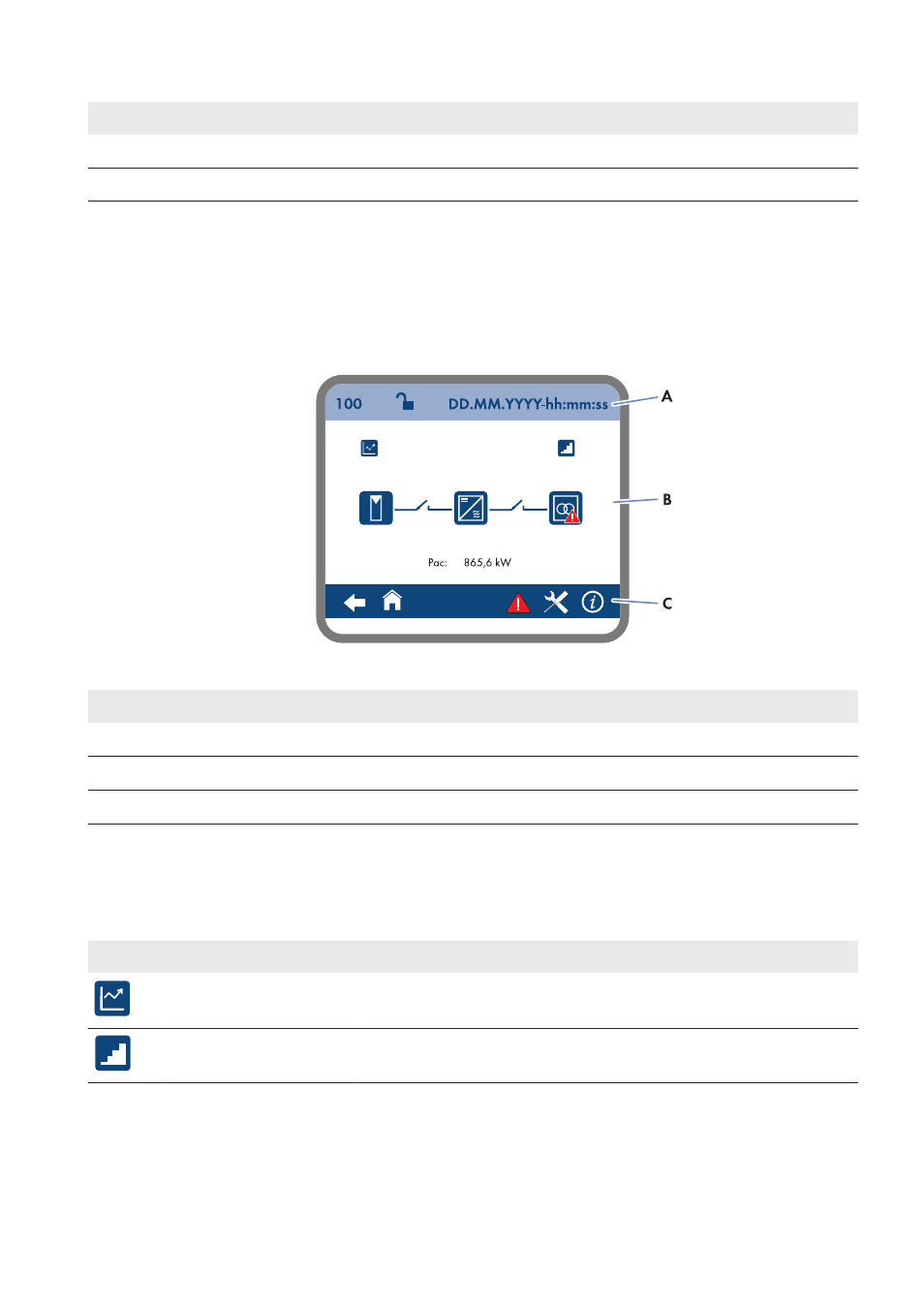

Abbildung 6: Aufbau des Touch-Displays
Position Bezeichnung Erklärung
A Statusinfozeile Nummer des aktiven Menüs, Anmeldestatus und Zeitangabe
B Informationsfeld Bereich des Hauptmenüs
C Navigationszeile Navigationsbereich
3.3.2.2 Erklärung der Symbole
Informationsfeld
Vom Informationsfeld gelangen Sie in folgende Untermenüs und Anzeigen:
Symbol Bezeichnung Erklärung
Liniendiagramm E-today Diagramm 103: Darstellung der eingespeiste Energie des aktuellen Tages
in kWh.
Balkendiagramm Diagramm 104: Darstellung der eingespeiste Energie der letzten 14 Tage
in kWh.
