10.3 Leistungsregelung
10.3.1 Netzfrequenzabhängige Wirkleistungsbegrenzung
Bei der netzfrequenzabhängigen Wirkleistungsbegrenzung prüft der Wechselrichter ständig die anliegende
Netzfrequenz. Wenn die Wirkleistung mit einer Hysterese begrenzt werden soll, muss der Parameter WCtlHzMod auf
CurveHys gesetzt sein.

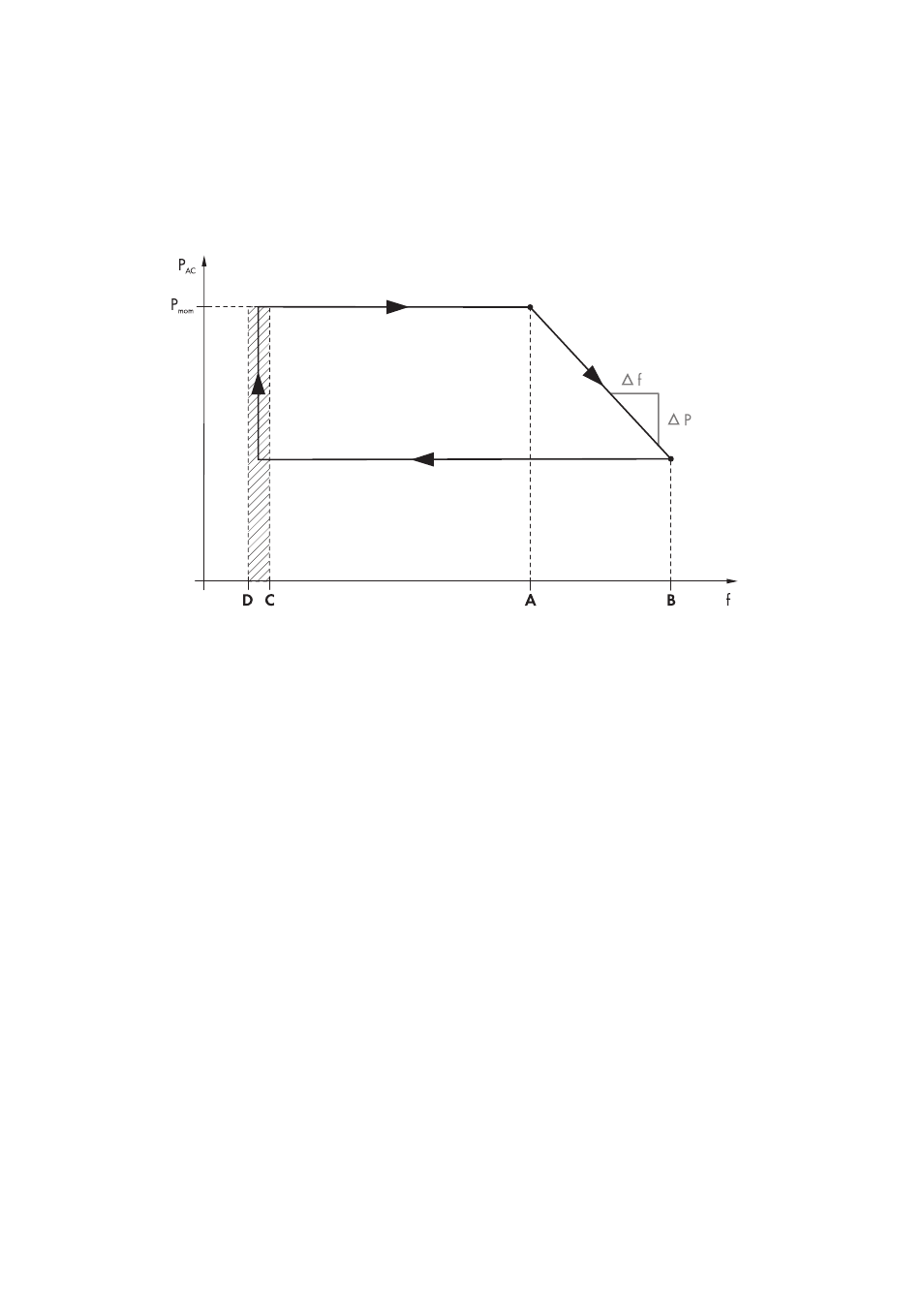

Abbildung 22: Leistungsverhalten des Wechselrichters bei Überschreiten der Frequenzgrenze P-HzStr
Wenn die Netzfrequenz einen im Parameter P-HzStr definierten Grenzwert übersteigt, hier im Punkt A, speichert der
Wechselrichter die momentane Einspeiseleistung P
mom
. Mit diesem gespeicherten Wert als Basis wird die reduzierte
Einspeiseleistung berechnet. Die Reduzierung der Einspeiseleistung ist durch den Parameter P-WGra definiert. Dieser
Parameter gibt an, um wie viel Prozent der gespeicherten Leistung P
mom
die Leistung pro Hz bei weiterhin steigender
Netzfrequenz reduziert wird. Wenn die Netzfrequenz wieder sinkt, hier im Punkt B, bleibt die zuletzt erreichte
Einspeiseleistung gültig. Erst bei Unterschreiten des im Parameter P-HzStop definierten Grenzwertes, hier im Punkt C,
darf die eingespeiste Leistung wieder erhöht werden. Dabei verliert der gespeicherte Wert P
mom
seine Gültigkeit.
Zusätzlich kann mit dem Parameter P-HzStopMin, hier im Punkt D, ein minimaler Grenzwert für die Unterschreitung
der Netzfrequenz definiert werden. Wenn die Netzfrequenz unter die Netzgrenze fällt, fährt der Wechselrichter ab
und geht in den Betriebszustand "Netzüberwachung" über. Der Wechselrichter bleibt im Betriebszustand
"Netzüberwachung", bis alle Einspeisebedingungen wieder erfüllt sind.
Berechnung der Leistungsgrenze:
P
max
= P
mom
‒ [(f
AC
‒ P-HzStr) · P-WGra · P
mom
]
P
max
Grenzleistung P
mom
Momentane Leistung
f
AC
Netzfrequenz P-WGra Gradient zur Reduzierung der Wirkleis-
tung
P-HzStr Gewählte Frequenzgrenze, ab der Ein-
speisung reduziert wird
