3.3.4 Benutzeroberfläche
3.3.4.1 Aufbau der Benutzeroberfläche
Über die Benutzeroberfläche können Sie die Kommunikation der Geräte Ihres PV-Kraftwerks einstellen, den
Wechselrichter parametrieren sowie Fehlermeldungen und die Betriebsdaten ablesen.
A
B
C
D
E

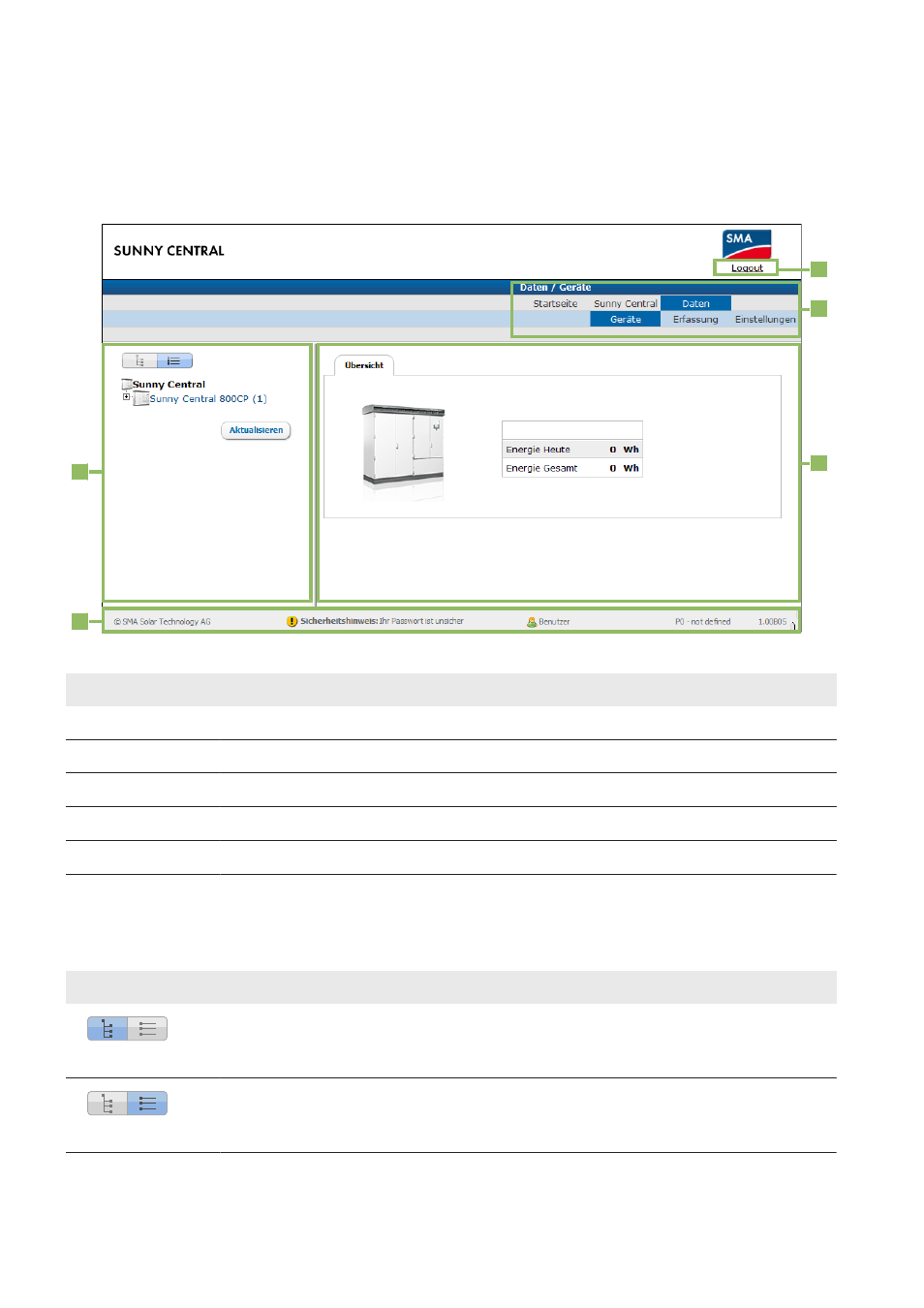

Abbildung 10: Aufbau der Benutzeroberfläche (Beispiel)
Position Bezeichnung
A Strukturansicht oder Geräteansicht
B Statusleiste
C Schaltfläche zum Abmelden
D Navigationsleiste
E Inhaltsbereich
3.3.4.2 Strukturansicht und Geräteansicht
In der Strukturansicht und in der Geräteansicht können Sie Daten der einzelnen Geräte Ihres PV-Kraftwerks abrufen. Je
nach Ansicht werden die Geräte unterschiedlich sortiert angezeigt.
Symbol Bezeichnung Erklärung
Strukturansicht In der Strukturansicht zeigt die Benutzeroberfläche die Geräte
in der Reihenfolge an, in der die Geräte am Datenbus ange-
schlossen sind.
Geräteansicht In der Geräteansicht zeigt die Benutzeroberfläche alle Geräte
nach Gerätetyp sortiert an. Die Zahl in Klammern gibt die An-
zahl der Geräte eines Gerätetyps an.
