Mindestabstände zwischen 2 Wechselrichtern und Transformator
Variante 2: Vorderseite an Vorderseite

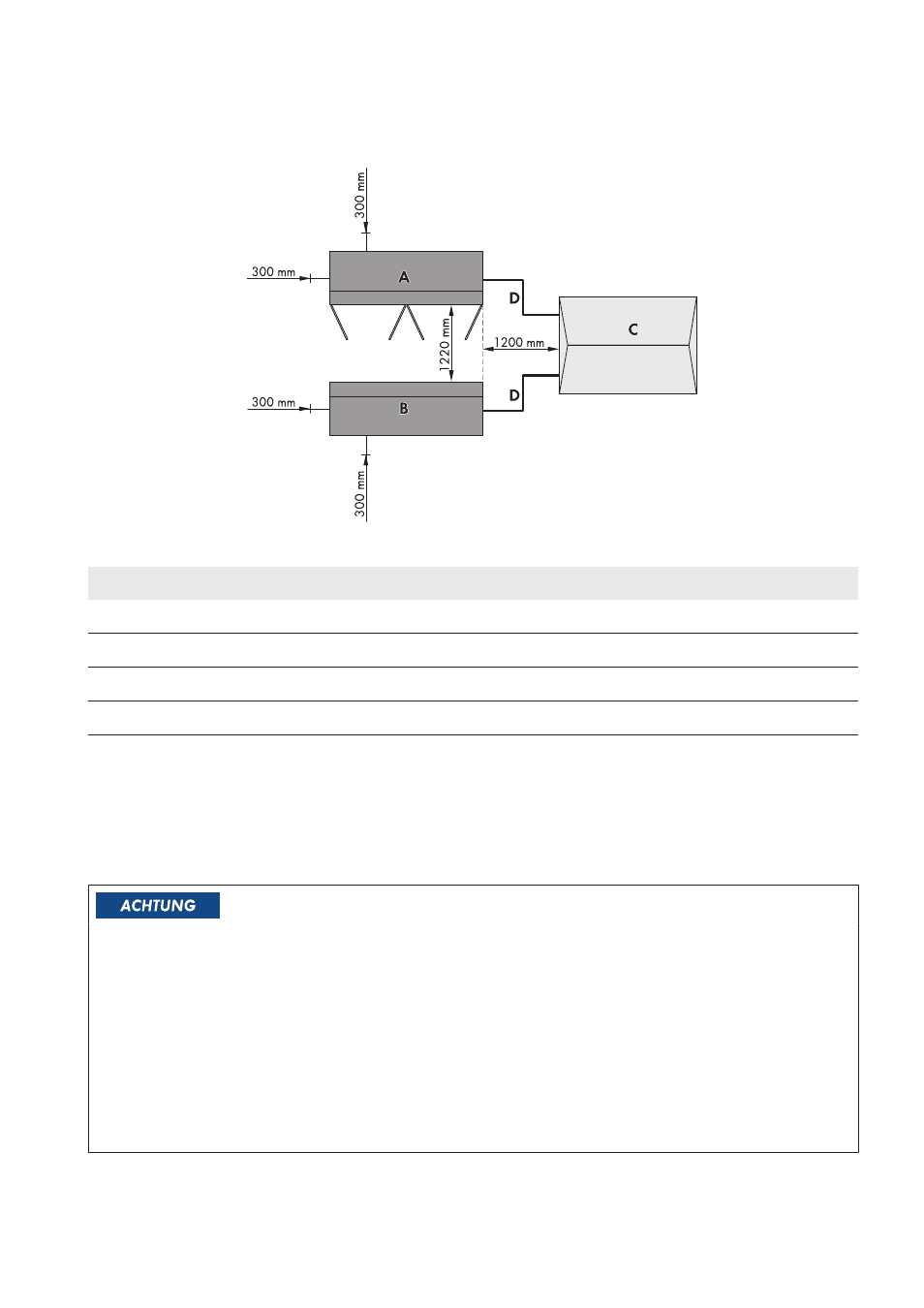

Abbildung 45: Mindestabstände zwischen 2 Wechselrichtern und Transformator
Position Bezeichnung
A Wechselrichter 1
B Wechselrichter 2
C MV-Transformator und Mittelspannungsschaltanlage
D Kabelweg zwischen Wechselrichter und MV-Transformator
Empfohlene Abstände zur Erleichterung von Servicearbeiten
Um Servicearbeiten zu erleichtern, wird empfohlen, Abstände nach hinten und an den Seiten von 1.000 mm
einzuhalten. Wenn Sie ein Servicezelt während der Installations‑ und Servicearbeiten verwenden, 5.000 mm Abstand
vor dem Wechselrichter einhalten.
12.1.1.2 Mindestabstände in Betriebsräumen
Beschädigung durch eingesaugte Abluft oder versperrte Abluftöffnungen
Eingesaugte Zuluft soll die Bauteile des Wechselrichters kühlen. Das Nichteinhalten der Mindestabstände kann zur
Folge haben, dass die warme Abluft des Wechselrichters eingesaugt wird. Dadurch steigt das Risiko eines
thermischen Kurzschlusses. Sachschäden durch Ertragsausfall und Beschädigung der Bauteile können die Folge sein.
• Sicherstellen, dass durch die Lufteinlässe keine Abluft eingesaugt werden kann.
• Sicherstellen, dass die Abluft nicht in den Lufteinlass anderer Geräte geführt wird.
• Sicherstellen, dass die Abluftöffnungen nicht versperrt sind.
• Sicherstellen, dass die Abluftöffnungen jederzeit für Reinigungszwecke zugänglich sind.
• Sicherstellen, dass die Mindestabstände eingehalten sind.
