Verhältnis U
Netz
/U Verhalten des Wechselrichters
20 % … 90 % Das Verhältnis von Netzspannung U
Netz
zur Nennspannung U liegt im kritischen Bereich. Es
liegt eine Störung im öffentlichen Stromnetz vor.
Während diese Störung anliegt, unterstützt der Wechselrichter das öffentliche Stromnetz mit
Blindstrom.
Der Wechselrichter kann Störungen von bis zu 5 s überbrücken, ohne sich vom öffentlichen
Stromnetz zu trennen.
Wenn die eingestellte Netzüberwachungszeit in diesem Zeitraum überschritten wird, trennt
sich der Wechselrichter vom öffentlichen Stromnetz.
0 % … 20 % Das Verhältnis von Netzspannung U
Netz
zur Nennspannung U liegt im kritischen Bereich. Es
liegt eine Störung im öffentlichen Stromnetz vor. Während diese Störung anliegt, unterstützt
der Wechselrichter das öffentliche Stromnetz mit Blindstrom. Der Wechselrichter kann Störun-
gen von bis zu 1,2 s überbrücken, ohne sich vom öffentlichen Stromnetz zu trennen. Voraus-
setzung ist, dass das Verhältnis U
Netz
/U vor dem Fehlereintritt mindestens 90 % war.
Wenn die eingestellte Netzüberwachungszeit in diesem Zeitraum überschritten wird, trennt
sich der Wechselrichter vom öffentlichen Stromnetz.
Die Auslöseschwelle ist durch den Parameter FRTDbVolNomMin definiert.
10.5.2.3 Dynamische Unterspannungserkennung
Die dynamische Unterspannungserkennung erweitert die Netzstützung bei Unterspannung und verändert das
Abschaltverhalten. Dabei werden die standardmäßig stufenartigen Netzgrenzen durch eine kontinuierliche
Netzgrenzenfunktion ersetzt.

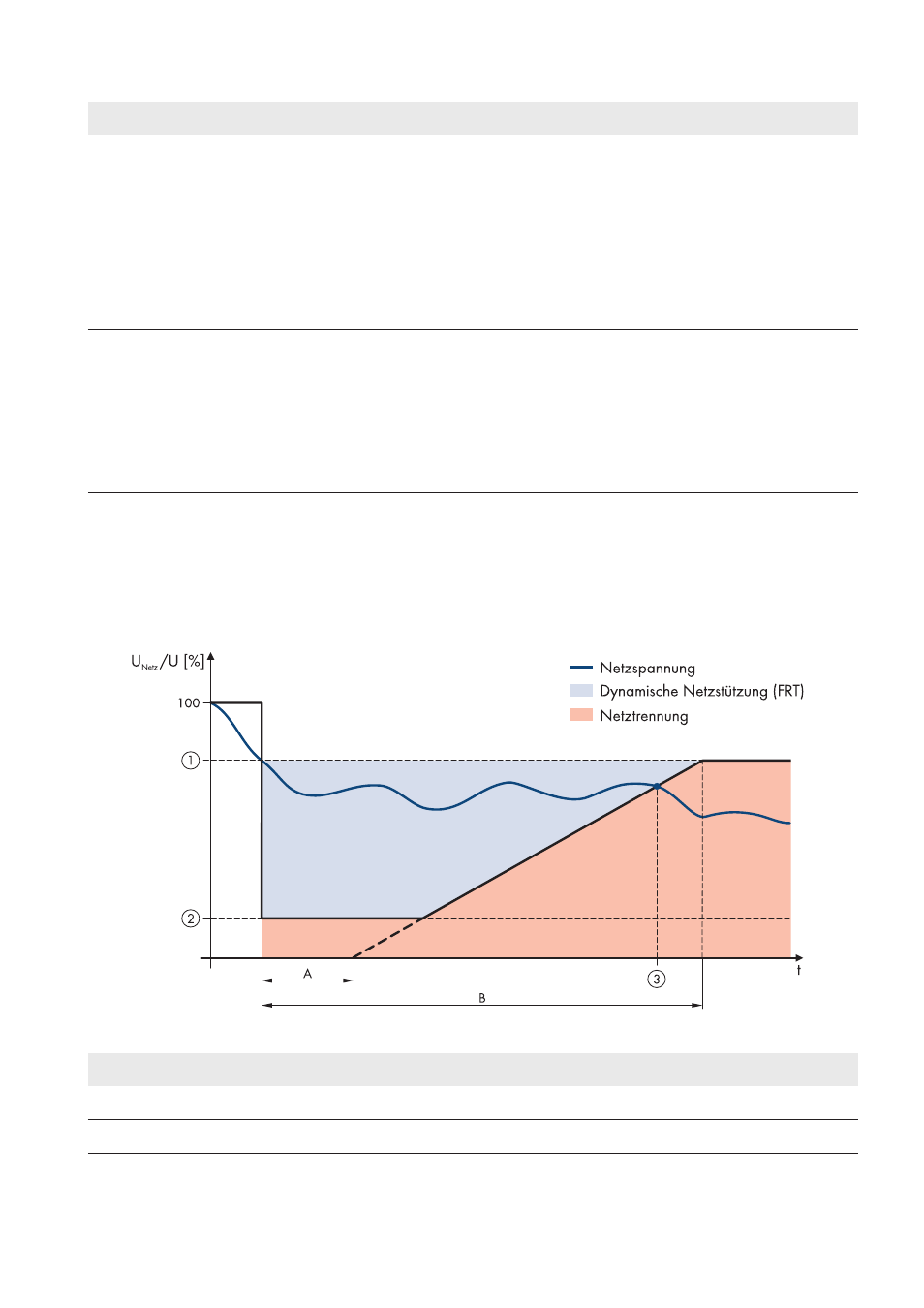

Abbildung 41: Maximale Dauer eines Spannungseinbruchs, den der Wechselrichter durchfahren kann, ohne sich vom Netz zu trennen
Position Parameter Beschreibung
1 VCtllLim Grenze Netzspannung Level 1
2 VCtlllLim Grenze Netzspannung Level 2
