Position Parameter Beschreibung
3 ‒ Zuschaltgrenze, maximale Nennspannungsabweichung
4 ‒ Netzgrenze Level 1 wird verletzt, Timer für B startet
5 ‒ Netzgrenze Level 2 wird verletzt, Timer für A startet
6 ‒ Netzgrenze Level 2 für Verzögerungszeit Level 2 verletzt → Netztren-
nung
7 ‒ Netzgrenze Level 1 für Verzögerungszeit Level 1 verletzt → Netztren-
nung (erfolgte hier schon über Level 2)
8 ‒ Zuschaltbedingungen erfüllt → Netzüberwachungszeit startet
9 ‒ Öffentliches Stromnetz während der Netzüberwachungszeit im gülti-
gen Bereich → Netzzuschaltung
10.1.3.2 Überwachung der Netzfrequenz
Im Betriebszustand "Netzüberwachung" wird im Touch-Display Warte auf gültiges AC-Netz angezeigt. Ab diesem
Zeitpunkt werden die Netzgrenzen fortlaufend überwacht. Wenn während der Netzüberwachungszeit kein Netzfehler
auftritt, wird die AC-Trenneinrichtung geschlossen und der Wechselrichter wechselt in den Betriebszustand
"Netzüberwachungszeit erreicht". Wenn im Überwachungszeitraum die Netzgrenzen überschritten werden, beginnt
der Wechselrichter erneut mit der "Netzüberwachung".
Sie können die Grenzwerte und die Verzögerungszeiten manuell vorgeben. Für die Frequenzüberwachung sind jeweils
3 Grenzwerte für Über- und Unterfrequenz einstellbar. So kann beispielsweise bei einer Überfrequenz 50,5 Hz eine
Auslösung nach 1 Sekunde erfolgen, bei einer Überfrequenz 51,5 Hz jedoch schon nach 0,1 Sekunden.

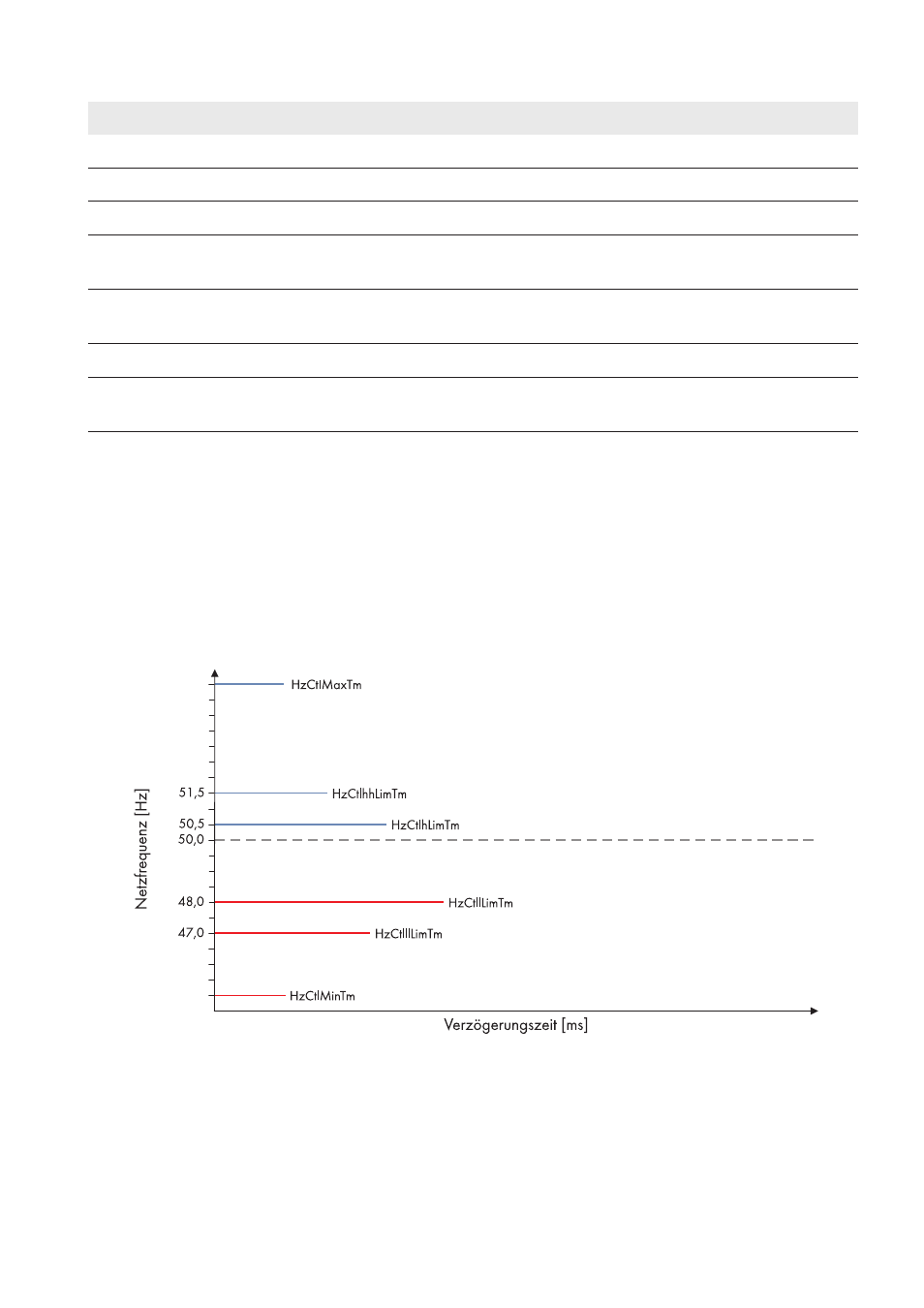

Abbildung 15: Auslösecharakteristik und Zeitverhalten am Beispiel der Frequenzüberwachung mit den verwendeten Parametern
