• Wenn der Parameter IsoErrIgn auf On gesetzt ist, wird beim Unterschreiten der Fehlerschwelle die
Fehlermeldung des Messkreises ignoriert. Der Wechselrichter speist weiter ein und gibt die Fehlermeldung
3504 ‒ Isolationsfehler ignoriert aus.
• Wenn der Parameter IsoErrIgn auf Run gesetzt ist, wird beim Unterschreiten der Fehlerschwelle die
Fehlermeldung des Messkreises nur im Einspeisebetrieb ignoriert. Im Einspeisebetrieb speist der Wechselrichter
weiter ein und gibt die Fehlermeldung 3504 ‒ Isolationsfehler ignoriert aus.
Wenn die Fehlerschwelle in einem anderen Betriebszustand unterschritten wird, wird der Fehler nicht ignoriert und
der Wechselrichter geht nicht in den Einspeisebetrieb über. Auf dem Touch-Display erscheint die Fehlermeldung
3501 ‒ Isolationsfehler. Die LEDs ALARM1 und ALARM2 leuchten.
Verwendetes Isolationsüberwachungsgerät
Als Isolationsüberwachung wird das Gerät A-ISOMETER iso-PV1685 der Firma Bender GmbH & Co. KG verwendet.
10.2.3.5 GFDI und Isolationsüberwachungsgerät
Mit der Bestelloption "GFDI und Isolationsüberwachung" ist es möglich, die Erdung des PV-Generators kurzzeitig
aufzuheben und die Isolation durch das integrierte Isolationsüberwachungsgerät zu prüfen.

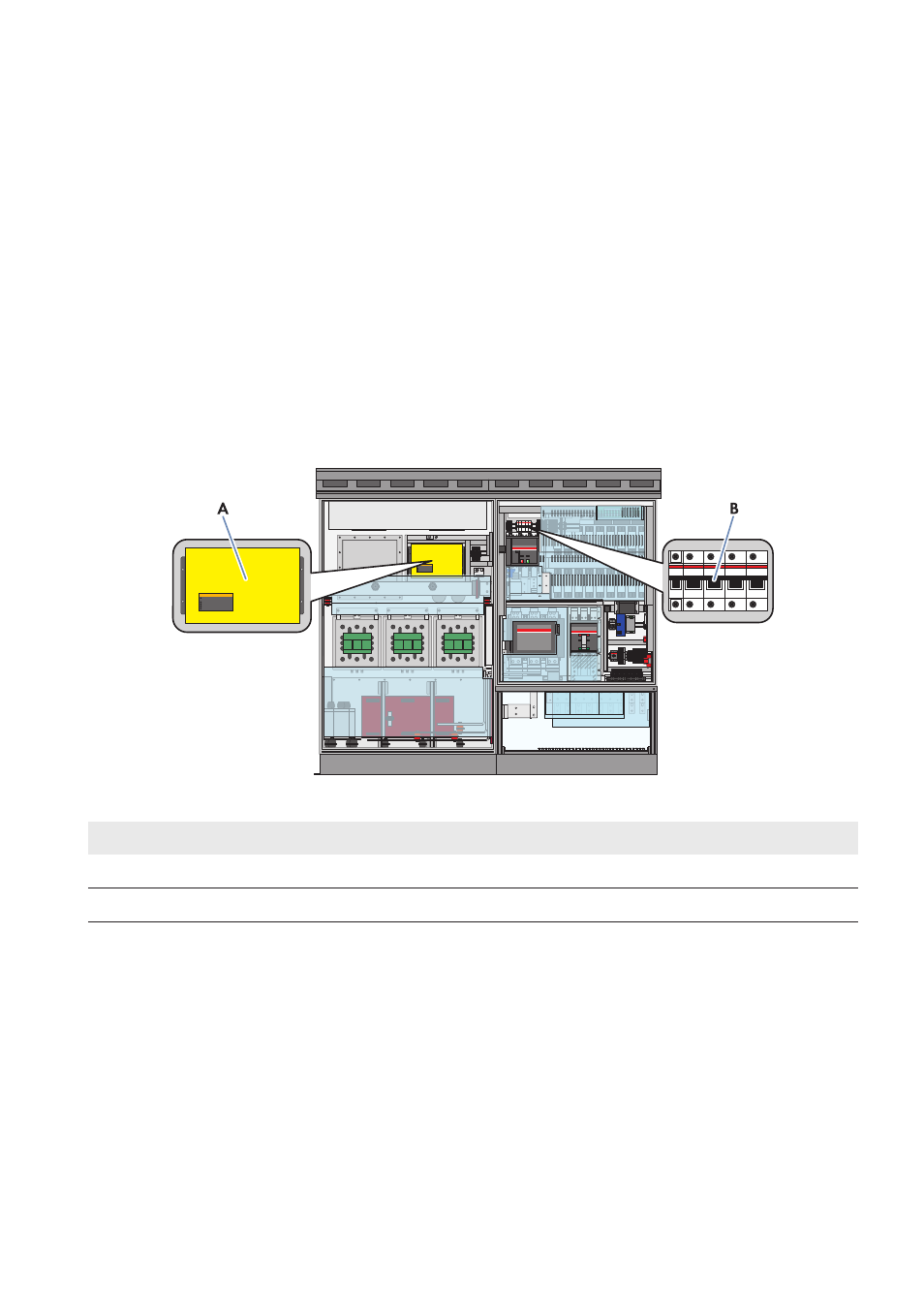

Abbildung 20: GFDI und Isolationsüberwachung
Position Bezeichnung
A Isolationsüberwachungsgerät
B GFDI
Bei geschlossenem GFDI ist der PV-Generator geerdet. Der Isolationswiderstand kann in diesem Zustand nicht ermittelt
werden.
Bei geöffnetem GFDI ist die Erdung aufgehoben. Das Isolationsüberwachungsgerät ermittelt in diesem Zustand
kontinuierlich den Isolationswiderstand. Im Betriebszustand "Lastbetrieb MPP" wird der Isolationswiderstand des
Gesamtsystems vom PV-Generator bis zum MV-Transformator erfasst. Wenn sich der Wechselrichter im
Betriebszustand "Netzüberwachung" befindet, wird nur der Isolationswiderstand vom PV-Generator bis zum
Wechselrichter erfasst.
Die Isolationsüberwachung sollte im Betriebszustand "Lastbetrieb MPP" durchgeführt werden. Dadurch werden alle
Anlagenteile bei der Isolationsmessung erfasst.
