10.1.2 Stopp
Der Wechselrichter ist ausgeschaltet. Im Touch-Display wird Stopp, Schnellstopp oder Fernabschaltung aktiv
angezeigt. Wenn der Schlüsselschalter auf Start gestellt wird, wechselt der Wechselrichter in den Betriebszustand
"Netzüberwachung".
10.1.3 Netzüberwachung
10.1.3.1 Überwachung der Netzspannung
Im Betriebszustand "Netzüberwachung" wird im Touch-Display Warte auf gültiges AC-Netz angezeigt. Ab diesem
Zeitpunkt werden die Netzgrenzen fortlaufend überwacht. Wenn während der Netzüberwachungszeit kein Netzfehler
auftritt, wird die AC-Trenneinrichtung geschlossen und der Wechselrichter wechselt in den Betriebszustand
"Netzüberwachungszeit erreicht". Wenn im Überwachungszeitraum die Netzgrenzen überschritten werden, beginnt
der Wechselrichter erneut mit der "Netzüberwachung".
Sie können die Grenzwerte und die Verzögerungszeit manuell vorgeben. Für die Spannungsüberwachung sind 2
Grenzen für Überspannung und 2 Grenzen für Unterspannung einstellbar. Wenn die Netzspannung über den Wert
steigt, der in den Parametern VCtlhhLim oder VCtlhLim definiert ist, wartet der Wechselrichter die in den Parametern
VCtlhhLimTm oder VCtlhLimTm definierte Zeit und trennt sich vom öffentlichen Stromnetz.

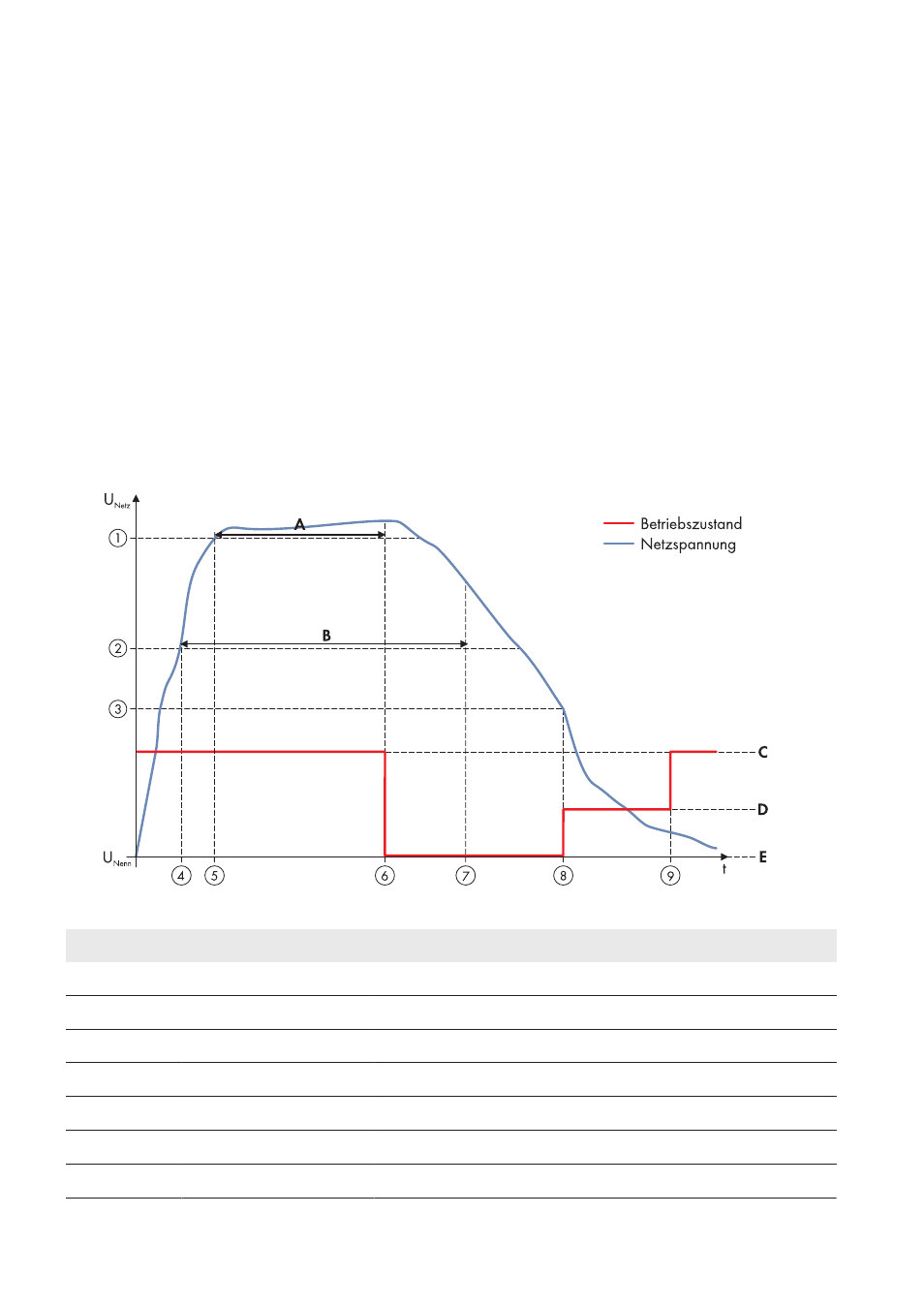

Abbildung 14: Zeitliches Verhalten des Wechselrichters bei Überschreiten der Netzgrenzen
Position Parameter Beschreibung
A VCtlhhLimTm Verzögerungszeit für Netzgrenze Level 2
B VCtlhLimTm Verzögerungszeit für Netzgrenze Level 1
C ‒ Anfahren/Lastbetrieb MPP
D ‒ Netzüberwachung
E ‒ Störung
1 VCtlhhLim Grenze Netzspannung Level 2
2 VCtlhLim Grenze Netzspannung Level 1
