Position Komponente Beschreibung
C Schlüsselschalter Der Schlüsselschalter schaltet den Wechselrichter ein und aus.
D DC-Schalteinrichtung Die DC-Schalteinrichtung trennt den Wechselrichter vom PV-Generator.
E SC-COM Der SC‑COM ist die Kommunikationseinheit des Wechselrichters. Der SC-
COM stellt die Verbindung zwischen dem Wechselrichter und dem An-
lagenbetreiber her.
F AC-Trenneinrichtung Die AC-Trenneinrichtung trennt den Wechselrichter vom MV-Transformator.
3.3 Bedien- und Anzeigeelemente
3.3.1 Funktion der Schalter
3.3.1.1 Schlüsselschalter
Mit dem Schlüsselschalter lässt sich der Wechselrichter starten und stoppen.

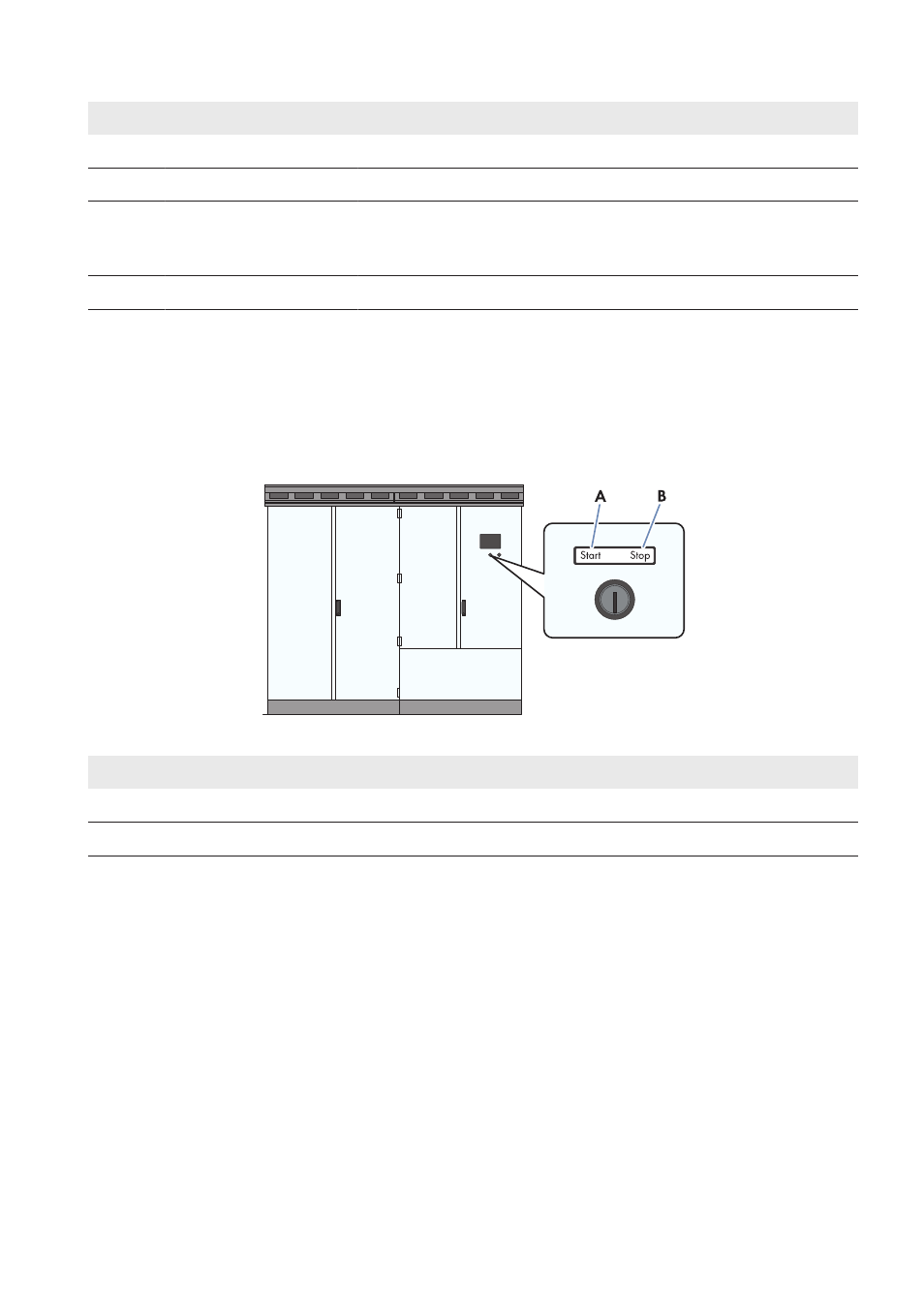

Abbildung 3: Schalterstellungen des Schlüsselschalters
Position Bezeichnung
A Schalterposition Start
B Schalterposition Stop
Schalterposition Start
Wenn der Schlüsselschalter auf Start gedreht wird, schaltet ein Motorantrieb die DC-Schalteinrichtung zu und der
Wechselrichter wechselt aus dem Betriebszustand "Stopp" in den Betriebszustand "Netzüberwachung". Bei
ausreichender Einstrahlung und gültigem öffentlichen Stromnetz wechselt der Wechselrichter in den Einspeisebetrieb.
Wenn die Einstrahlung zu gering und somit die Eingangsspannung zu gering ist, bleibt der Wechselrichter im
Betriebszustand "Netzüberwachung".
Schalterposition Stop
Wenn der Schlüsselschalter auf Stop gedreht wird, während der Wechselrichter im Betriebszustand
"Netzüberwachung" ist, schaltet ein Motorantrieb die DC-Schalteinrichtung aus. Der Wechselrichter wechselt in den
Betriebszustand "Stopp". Wenn der Schlüsselschalter auf Stop gedreht wird, während der Wechselrichter im
Betriebszustand "Lastbetrieb MPP" ist, wechselt der Wechselrichter in den Betriebszustand "Abfahren" über. Wenn das
Abfahren beendet ist, werden die AC-Trenneinrichtung und die DC-Schalteinrichtung automatisch geöffnet und der
Wechselrichter wechselt in den Betriebszustand "Stopp".
