4.4.3 DC-Spannung prüfen
Lebensgefahr durch Lichtbögen bei falschem Anschluss des Messgeräts
Beim falschen Kontaktieren der Messpunkte kann ein Lichtbogen entstehen. Bei einem Lichtbogenereignis sind Tod
oder schwere Verletzungen die Folge.
• Passenden Messbereich am Messgerät auswählen.
• Bei allen Arbeiten geeignete persönliche Schutzausrüstung tragen.
• Korrekte Messpunkte wählen.
Beschädigung des Wechselrichters durch zu hohe DC-Spannungen
Die DC-Spannung des PV-Generators darf nicht größer sein als die maximale Spannung des Wechselrichters.
• Sicherstellen, dass die Spannung maximal 1.000 V beträgt.
Vorgehen:
1. DC-Spannung für jeden Eingang messen und im Inbetriebnahmeprotokoll protokollieren. Dabei die
Anschlusslaschen für DC+ und DC− als Prüfpunkte verwenden.
2. Prüfen, ob DC‑Spannungen innerhalb der maximalen DC‑Spannung des Wechselrichters liegen.
Wenn die DC‑Spannungen voneinander abweichen oder die maximale DC‑Spannung überschreiten, sicherstellen,
dass Verkabelung der PV-Module gemäß Schaltplan ausgeführt wurde.
3. Korrekte Polarität für jeden Eingang sicherstellen.
4. DC-Spannung für jeden ungeerdeten Pol gegen Erde messen und im Inbetriebnahmeprotokoll protokollieren.
Dabei Anschlusslaschen des ungeerdeten Pols und Erdungsschiene als Prüfpunkte verwenden.
☑ Spannungsabfall ist messbar.
✖ Spannungsabfall ist nicht messbar?
Es liegt ein Erdschluss vor.
• Erdschluss beseitigen.
4.4.4 Versorgungsspannung und AC-Trenneinrichtung einschalten

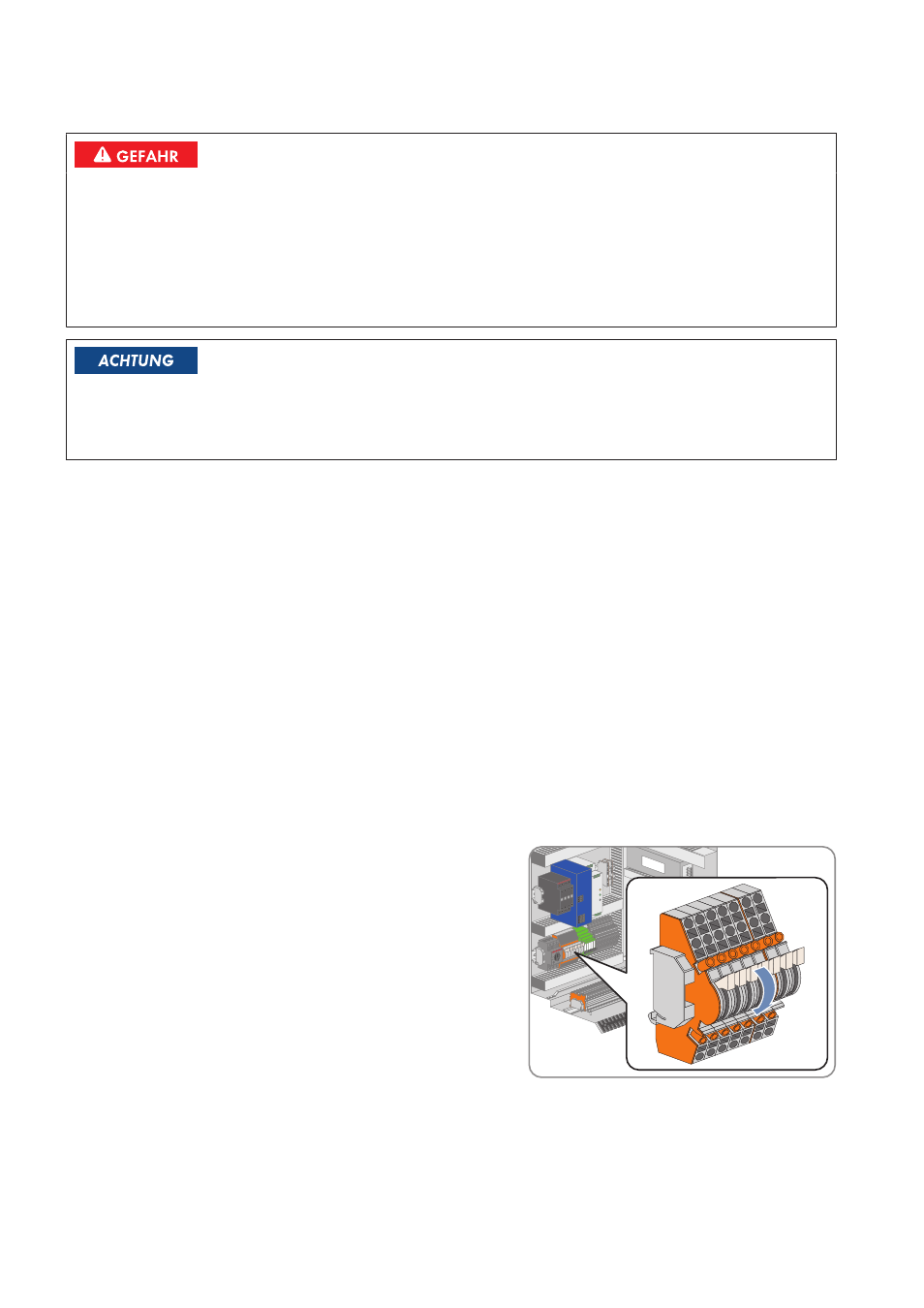

1. Prüf- und Trennklemmen schließen.
