3.3.1.2 AC-Trenneinrichtung
Die AC-Trenneinrichtung trennt den Wechselrichter vom MV-Transformator.

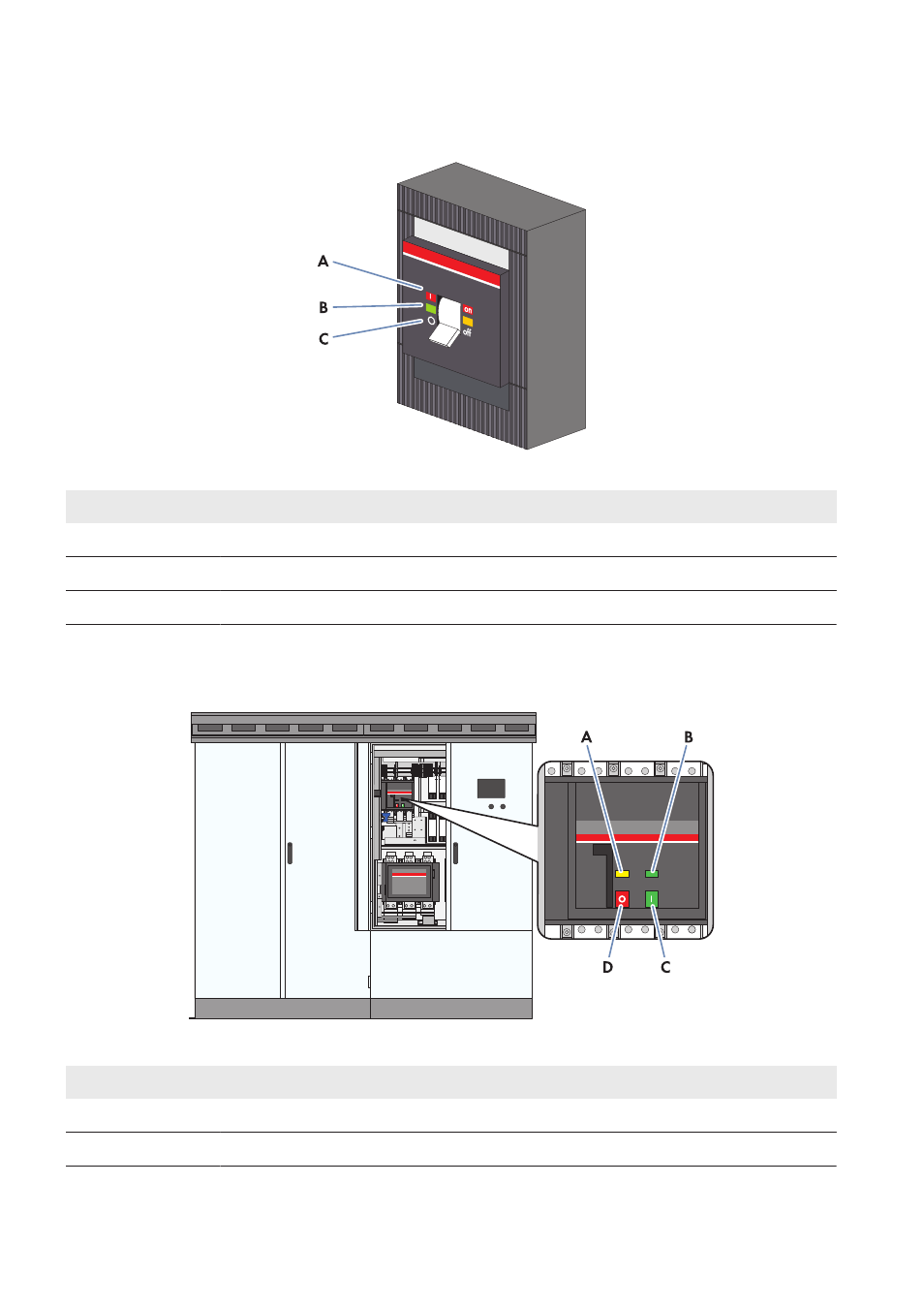

Abbildung 4: Schalterstellung der AC-Trenneinrichtung von ABB
Position Bezeichnung Erklärung
A Schalterstellung on AC-Trenneinrichtung ist geschlossen.
B Mittlere Schalterstellung AC-Trenneinrichtung wurde ausgelöst und ist geöffnet.
C Schalterstellung off AC-Trenneinrichtung ist geöffnet.
3.3.1.3 DC-Schalteinrichtung
Die DC-Schalteinrichtung trennt den Wechselrichter vom PV-Kraftwerk.
Abbildung 5: Anzeigen des DC-Lasttrennschalters
Position Bezeichnung
A Anzeige Federzustand
B Positionsanzeige
