4.3.3 Am Installationsort hergestellte Hochstromkontakte prüfen
Prüfpunkt Tätigkeiten
Kabel Sicherstellen, dass der Kabeltyp, der Kabelquerschnitt, die Anzahl der Kabel und die Kabel-
beschriftung mit den Angaben im Stromlaufplan übereinstimmen.
Hochstromkontakte Prüfen, ob die am Installationsort hergestellten Hochstromkontakte mit einem korrekten Dreh-
moment angezogen sind. Wenn das Drehmoment nicht korrekt ist, den Hochstromkontakt lö-
sen, reinigen und mit dem erforderlichen Drehmoment anziehen.
Kabelschuhe Sicherstellen, dass die Kabelschuhe auf Stoß aufgequetscht sind.
Kabelabfangschie-
nen Sicherstellen, dass die Kabel ausreichend an den Kabelabfangschienen befestigt sind.
4.3.4 Ab Werk hergestellte Hochstromkontakte prüfen

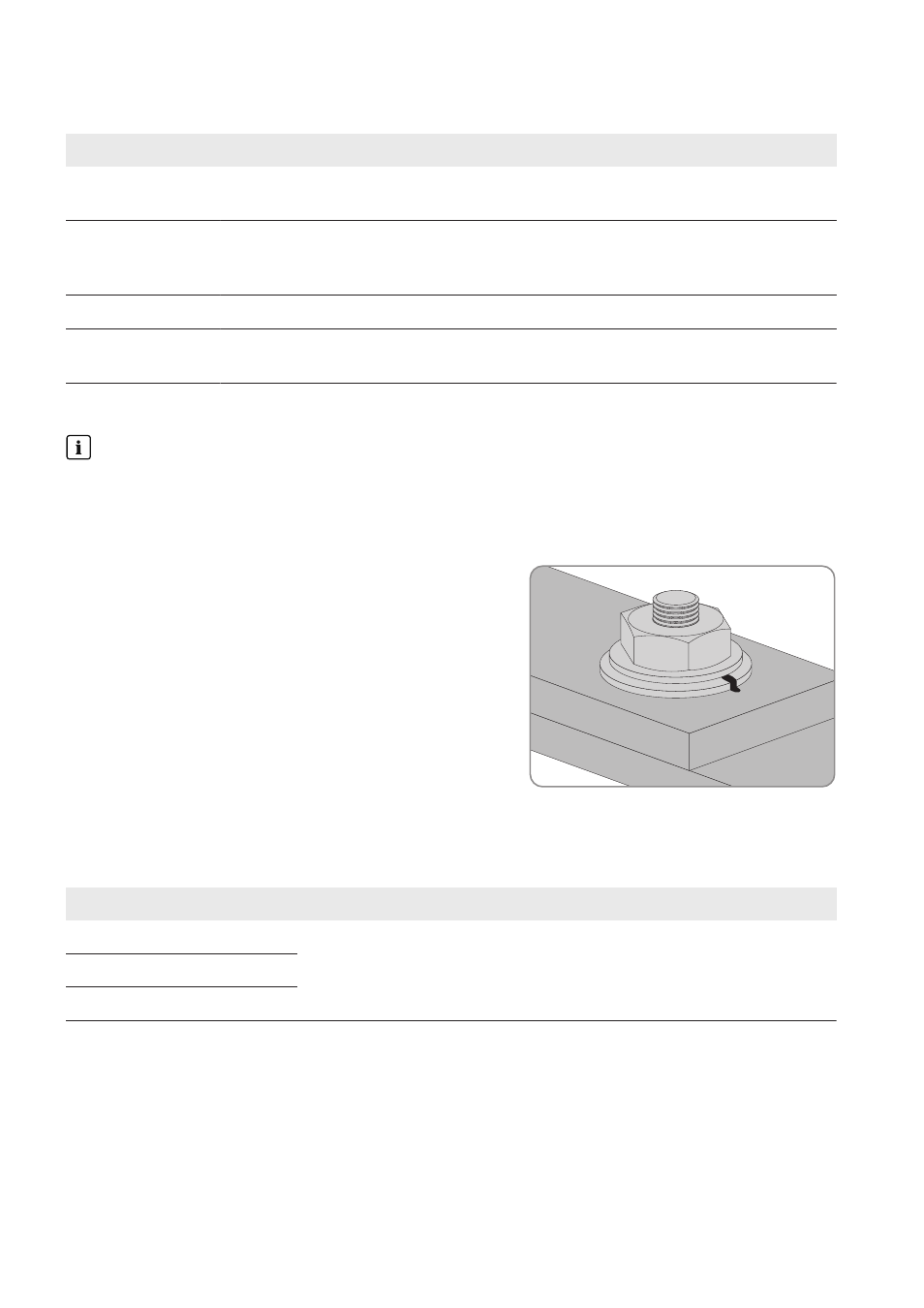

Ab Werk hergestellte Hochstromkontakte
Ab Werk hergestellte Hochstromkontakte sind abgezeichnet. Das bedeutet, dass das Drehmoment den Vorgaben
entspricht, wenn die Abzeichnung nicht beschädigt ist und wie in Abbildung dargestellt über die
Schraubverbindung verläuft.
Vorgehen:
• Prüfen, ob die ab Werk hergestellten Hochstromkontakte
korrekt abgezeichnet sind.
Wenn ein Hochstromkontakt nicht korrekt abgezeichnet ist, den Hochstromkontakt lösen, mit dem erforderlichen
Drehmoment anziehen und erneut abzeichnen.
4.3.5 Einstellungen der Schalteinrichtungen prüfen
Prüfpunkt Tätigkeiten
AC-Leistungsschalter Sicherstellen, dass die Einstellungen mit den Angaben im Stromlaufplan überein-
stimmen.
GFDI
Hygrostat
