Die Blindleistung wird abhängig von der Netzspannung eingestellt. Dabei wird der Blindleistungssollwert stufenweise
angepasst.

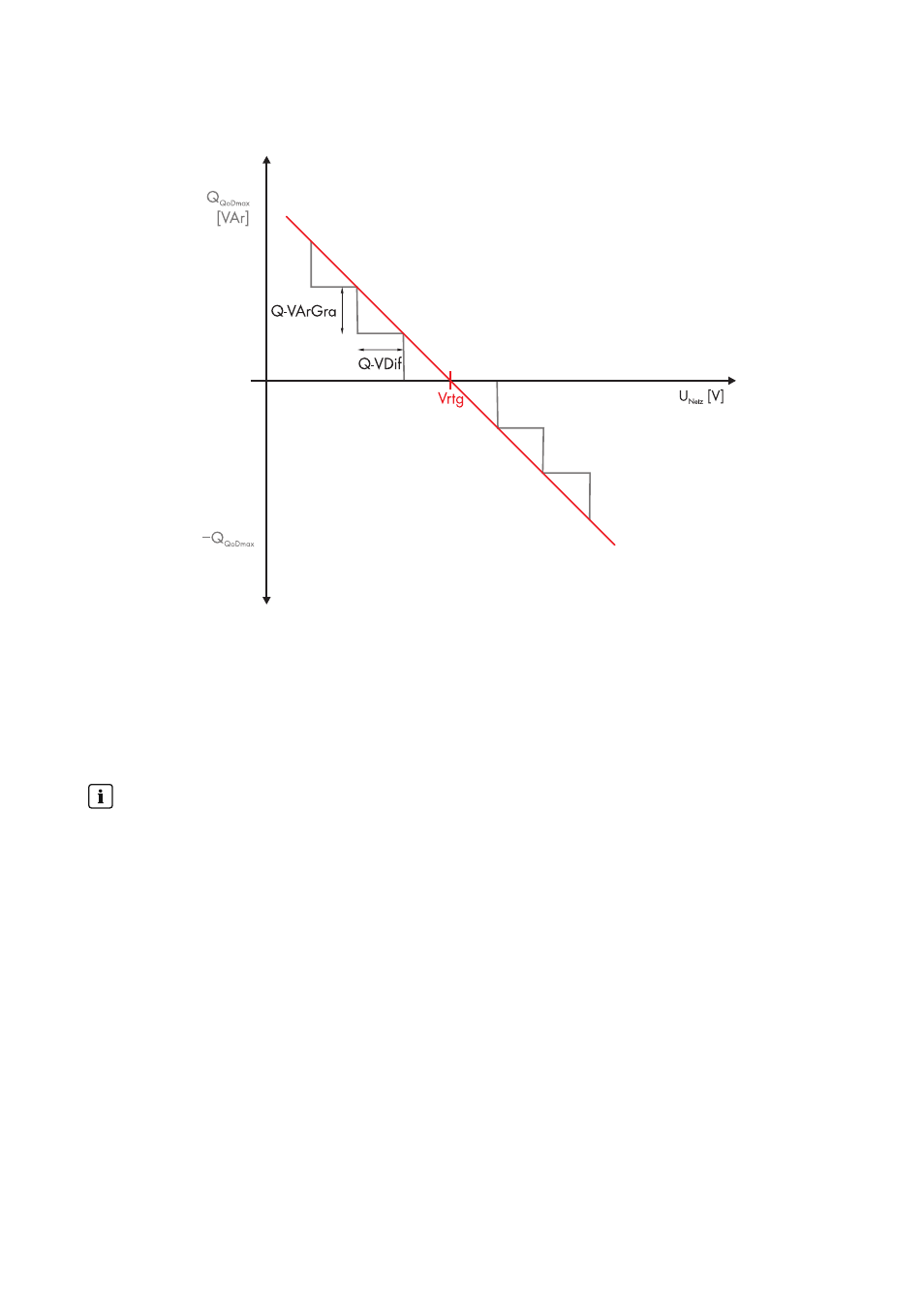

Abbildung 32: Kennlinie zur Blindleistungsreduzierung in Abhängigkeit von der Netzspannung
Wenn sich die Netzspannung um die parametrierbare Spannungsdifferenz Q-VDif für die einstellbare Zeitdauer Q-
VDifTm verändert, wird der Blindleistungssollwert um den Wert Q-VArGra angepasst. Die Parametrierung dieser
Funktion bezieht sich auf die Mittelspannung.
10.3.4.7 Spannungsstützende Maßnahmen durch Parametrierung der Blindleistungs-/
Spannungskennlinie: Verfahren VArCtlVolHystDb
Rücksprache vor Parameteränderung
Das Verfahren darf nur nach vorheriger Rücksprache gewählt und parametriert werden (siehe Kapitel 13
"Kontakt", Seite 157).
