Wenn der Remote GFDI auslöst, wird zunächst von einem temporären Fehler ausgegangen und der Remote GFDI
nach einer Wartezeit wieder motorisch geschlossen. Zum Schließen des ausgelösten Remote GFDI ist kein
Einschaltbefehl von außen erforderlich. Der Wechselrichter kann nach einer Wartezeit wieder in den Einspeisebetrieb
wechseln. In der Standardeinstellung des Wechselrichters führt die Software bis zu 3 Einschaltversuche pro Tag mit
dem Remote GFDI durch. Wenn der Remote GFDI an mehreren Tagen in Folge auslöst, geht die Software von einem
"permanenten Isolationsfehler" aus und der Wechselrichter geht nicht mehr in Betrieb. In diesem Fall muss die Isolation
durch Fachkräfte geprüft, bei Bedarf repariert und der Fehler quittiert werden.
10.2.3.4 Isolationsüberwachungsgerät
Abhängig von der Bestellung überwacht ein Isolationsüberwachungsgerät in nicht geerdeten PV-Generatoren den
Isolationswiderstand des PV-Kraftwerks.
Im Betriebszustand "Lastbetrieb MPP" wird der Isolationswiderstand des Gesamtsystems vom PV-Generator bis zum
MV-Transformator erfasst.
Wenn sich der Wechselrichter im Betriebszustand "Netzüberwachung" befindet, wird nur der Isolationswiderstand vom
PV-Generator bis zum Wechselrichter erfasst.

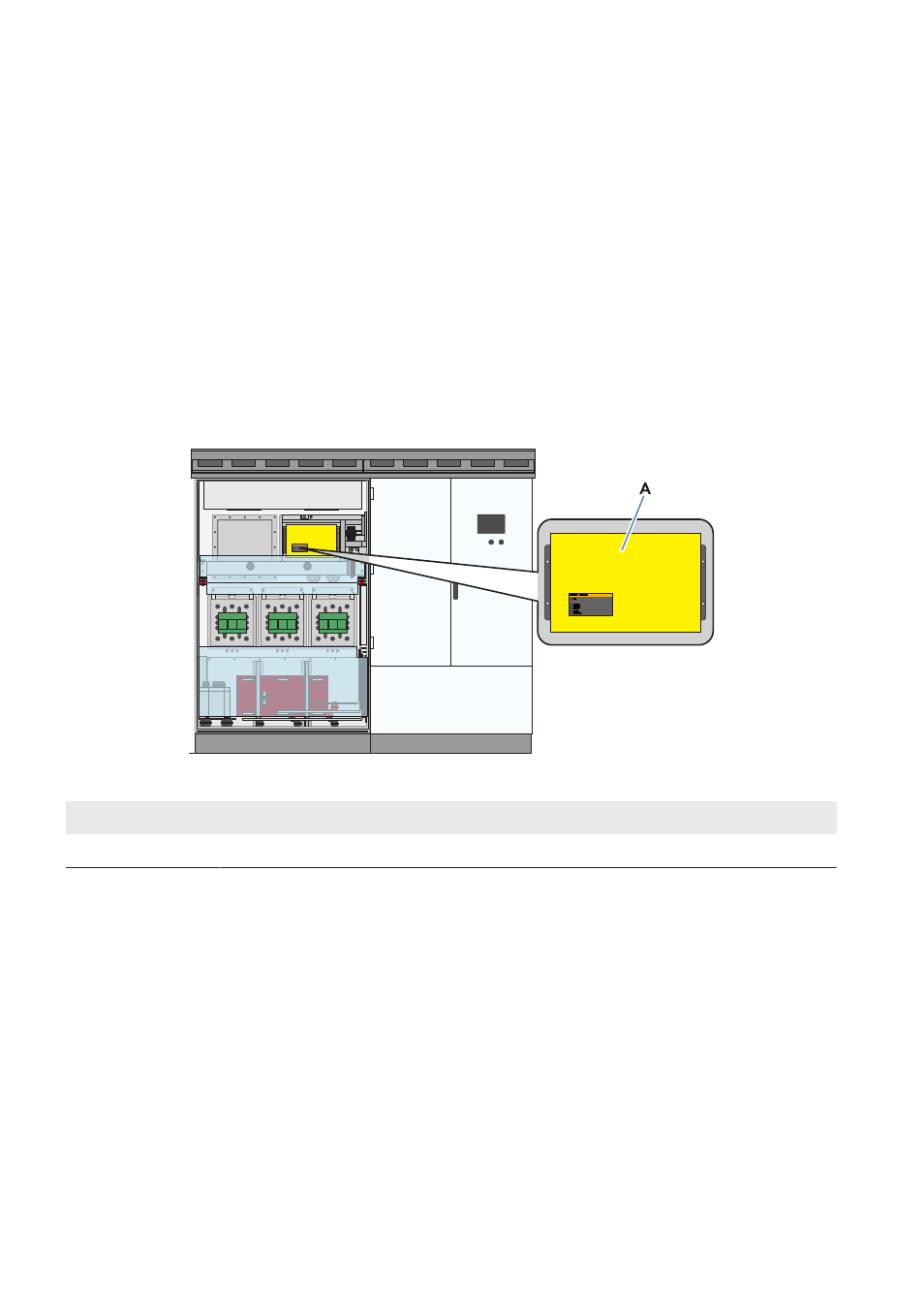

Abbildung 19: Isolationsüberwachungsgerät
Position Bezeichnung
A Isolationsüberwachungsgerät
Im Isolationsüberwachungsgerät sind ein Messkreis und ein Relais mit Umschaltkontakt integriert.
Die Isolationsüberwachung wird zwischen der PV-Spannung und dem Schutzleiter angeschlossen. Die Kontakte des
Relais sind auf die Kundenleiste geführt und können vom Kunden dafür genutzt werden, eine Signalleuchte oder ein
Signalhorn anzusteuern. Die Kenndaten des Relais sind im Schaltplan angegeben.
Wenn der Isolationswiderstand die im Parameter RisoCtlWarn definierte Warnschwelle unterschreitet, wird der
Messkreis geschlossen und die LED ALARM1 am Isolationsüberwachungsgerät leuchtet. Der Wechselrichter gibt die
Fehlermeldung 3601 ‒ Warnung Isolationsfehler aus. Parallel steuert das Isolationsüberwachungsgerät das Relais
mit Wechslerkontakt an. Dieses Relais ist im Wechselrichter eingebaut.
Wenn der Isolationswiderstand die Fehlerschwelle (1 kΩ) unterschreitet liegt ein Isolationsfehler vor und die LEDs
ALARM1 und ALARM2 am Isolationsüberwachungsgerät leuchten. Das Betriebsverhalten des Wechselrichters kann
in diesem Fall durch Parameter eingestellt werden:
• Wenn der Parameter IsoErrIgn auf Off gesetzt ist, gibt der Messkreis beim Unterschreiten der Fehlerschwelle
eine Störung aus, der Wechselrichter schaltet ab und gibt die Fehlermeldung 3501 ‒ Isolationsfehler aus. Die
LEDs ALARM1 und ALARM2 leuchten.
