3 Lieferumfang
SMA Solar Technology AG
14
SI30M-44M-60H-80H-IA-de-30
Installationsanleitung
Bestelloption Kommunikation für RS485

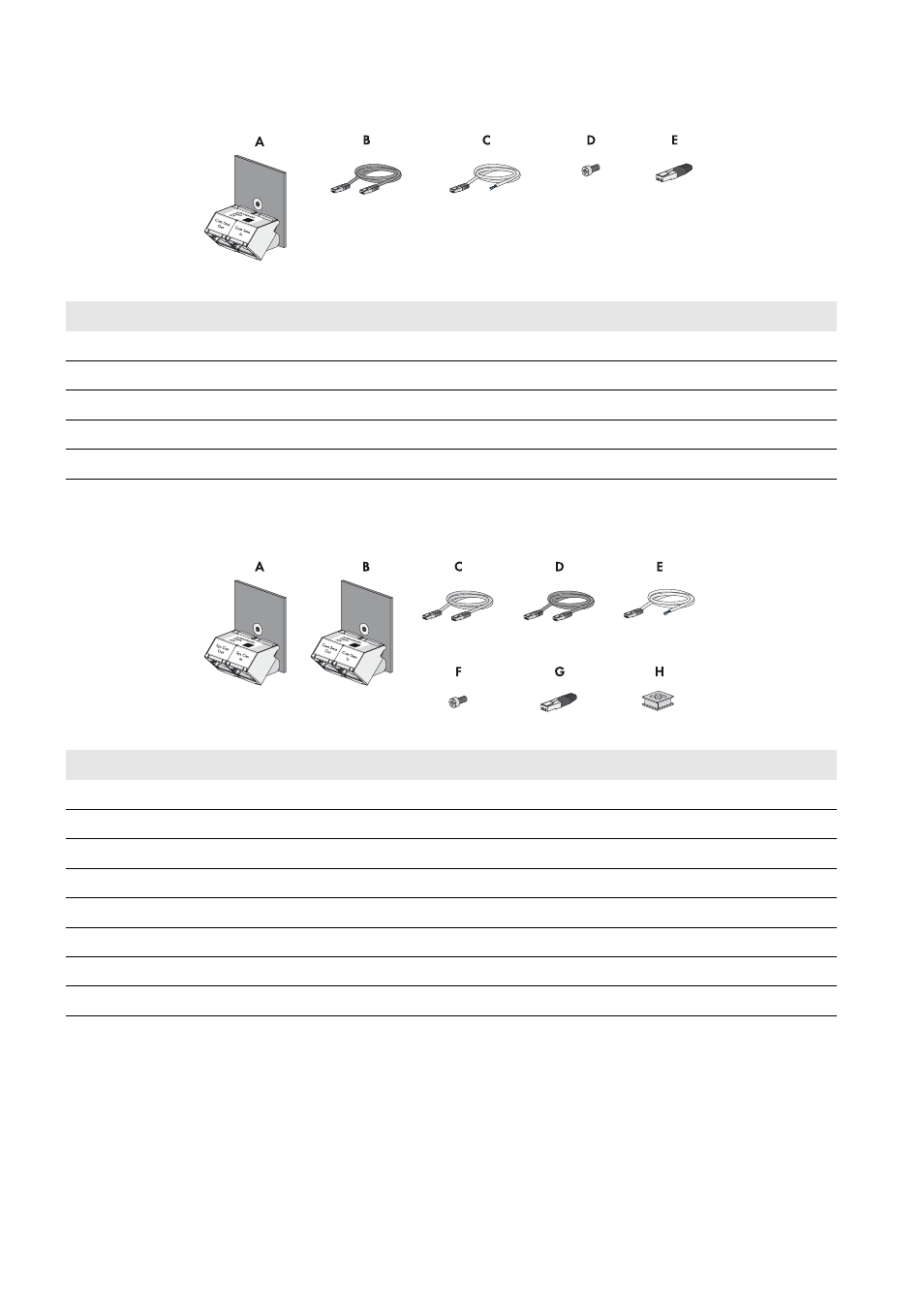

Abbildung 2: Bestandteile der Bestelloption Kommunikation für RS485
Bestelloption Kommunikation für Multicluster-System
Abbildung 3: Bestandteile der Bestelloption Kommunikation für Multicluster-System
Position
Anzahl
Bezeichnung
A
1
SI-COMSMA.BGx, werkseitig in den Sunny Island* eingebaut
* Bei einem Cluster-System ist die Kommunikationsschnittstelle ausschließlich in den Master eingebaut.
B
1
Graues Datenkabel CAT5e, 5 m
C
1
Weißes Datenkabel CAT5e mit 3 offenen Adern
D
1
Schraube, werkseitig in den Sunny Island eingebaut
E
1
Abschlusswiderstand, werkseitig in SI-COMSMA.BGx gesteckt
Position
Anzahl
Bezeichnung
A
1
SI-SYSCAN.BGx* , werkseitig in den Master eingebaut
* CAN-Kommunikationsschnittstelle
B
1
SI-COMSMA.BGx** , werkseitig in den Master eingebaut
** RS485-Kommunikationsschnittstelle
C
1
Gelbes Datenkabel CAT5e, 5 m
D
1
Graues Datenkabel CAT5e, 5 m
E
1
Weißes Datenkabel CAT5e mit 3 offenen Adern
F
2
Schraube, werkseitig in den Sunny Island eingebaut
G
2
Abschlusswiderstand, werkseitig in SI-SYSCAN.BGx und SI-COMSMA.BGx gesteckt
H
1
Kabeltülle für 4 Kabel
