7 Elektrischer Anschluss
SMA Solar Technology AG
26
SI30M-44M-60H-80H-IA-de-30
Installationsanleitung
7.3 Schutzleiter in Systemen mit geerdeter Batterie anschließen
Wenn Sie die Batterie erden, können Sie die Batterie am Pluspol oder am Minuspol mit einem Schutzleiter erden.
SMA Solar Technology AG empfiehlt keine Erdung der Batterie. Wenn die Batterie geerdet ist, muss der Sunny Island
zusätzlich am Gehäuse geerdet werden. Die zusätzliche Erdung ersetzt nicht die Erdung am Anschluss AC1 und AC2.
Leiterquerschnitt:
Den benötigten Querschnitt des Schutzleiters müssen Sie unter Berücksichtigung der vor Ort gültigen Normen und
Richtlinien bestimmen. Die Berechnung des Querschnitts des Schutzleiters hängt von der Art und Größe der
angeschlossenen Batterie, der externen Sicherung in der BatFuse und dem Material des Schutzleiters ab.
Kabelanforderung:
☐ Kupferleiter
☐ Leiterquerschnitt: maximal 16 mm²
☐ Querschnitt des Schutzleiters der Batterie und des Schutzleiters des Wechselrichters Sunny Island müssen gleich sein.
Vorgehen:
1. Den Querschnitt des Schutzleiters bestimmen.
2. Batterie am Pluspol oder Minuspol mit dem berechneten Leiterquerschnitt erden.

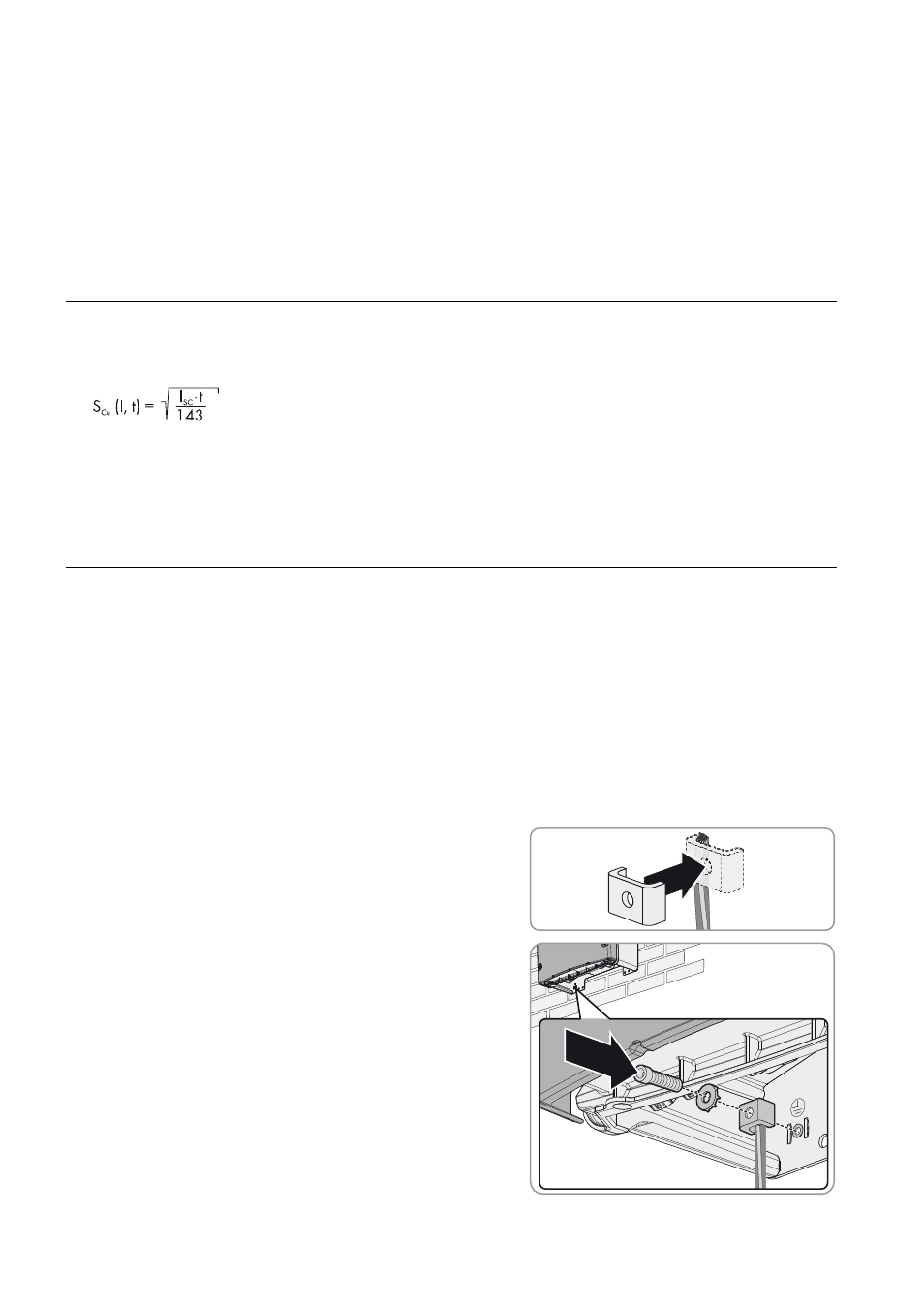

3. Sunny Island zusätzlich am Gehäuse mit dem berechneten Leiterquerschnitt erden:
• Schutzleiter abisolieren.
• Den Klemmbügel über den Leiter führen. Dabei den Leiter links
anordnen.
• Den Klemmbügel mit der Innensechskant-Schraube M6x16
und einer Sperrkantscheibe festschrauben (SW 5,
Anzugsdrehmoment: 4 Nm … 5,7 Nm). Dabei müssen die
Zähne der Sperrkantscheibe zum Klemmbügel zeigen.
Beispiel: Berechnung des Querschnitts des Schutzleiters
Schutzleiter bestehend aus Kupfer. Der benötigte Querschnitt des Schutzleiters kann mit der folgenden Formel
berechnet werden
S
Cu
I
SC
t
= Leiterquerschnitt in mm²
= Kurzschluss-Strom in A
= Unterbrechungszeit in s
Typische Auslösedauer für NH-Sicherung liegen für Kurzschluss-Ströme zwischen 2.000 A und 10.000 A bei 25 ms.
Für Kurzschluss-Ströme bis 10.000 A ist eine Erdung mit 16 mm² ausreichend.
