SMA Solar Technology AG 7 Elektrischer Anschluss
Installationsanleitung SI30M-44M-60H-80H-IA-de-30 39

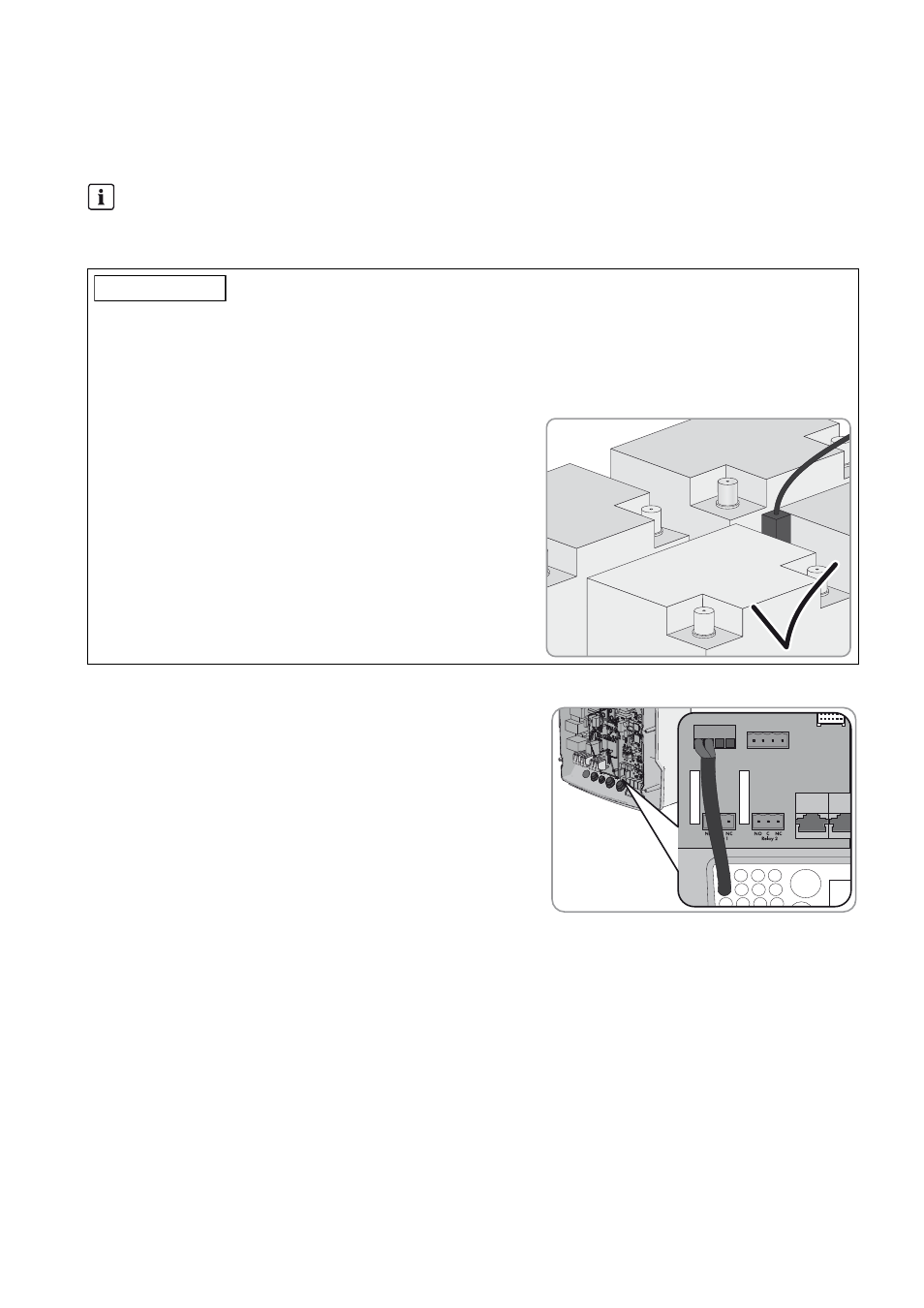

7.4.8 Batterietemperatursensor anschließen
Bei Bleibatterien muss das Batteriemanagement des Wechselrichters Sunny Island die Temperatur der angeschlossenen
Batterie erfassen.
Vorgehen:
• Am Sunny Island beide Adern des Sensors an die
Anschlussklemme BatTmp anschließen (siehe Kapitel 7.5.6
„BatVtgOut, DigIn, BatTMP und BatCur anschließen“, Seite 56).
Dabei ist die Polarität beliebig.
Batterietemperatursensor in einem Cluster
In einem Cluster misst ausschließlich der Master die Batterietemperatur.
• Batterietemperatursensor ausschließlich am Master anschließen.
"$)56/(
Beschädigung der Batterie durch zu hohe Ladespannung
Durch falsche Temperaturmesswerte lädt der Sunny Island die Batterie mit der falschen Ladespannung.
• Nur den mitgelieferten Batterietemperatursensor anschließen.
• Batterietemperatursensor in der Mitte des Batterieverbandes, im oberen Drittel der Batteriezelle befestigen.
☑ Der Batterietemperatursensor misst den wärmsten Punkt im
Batterieverband.
