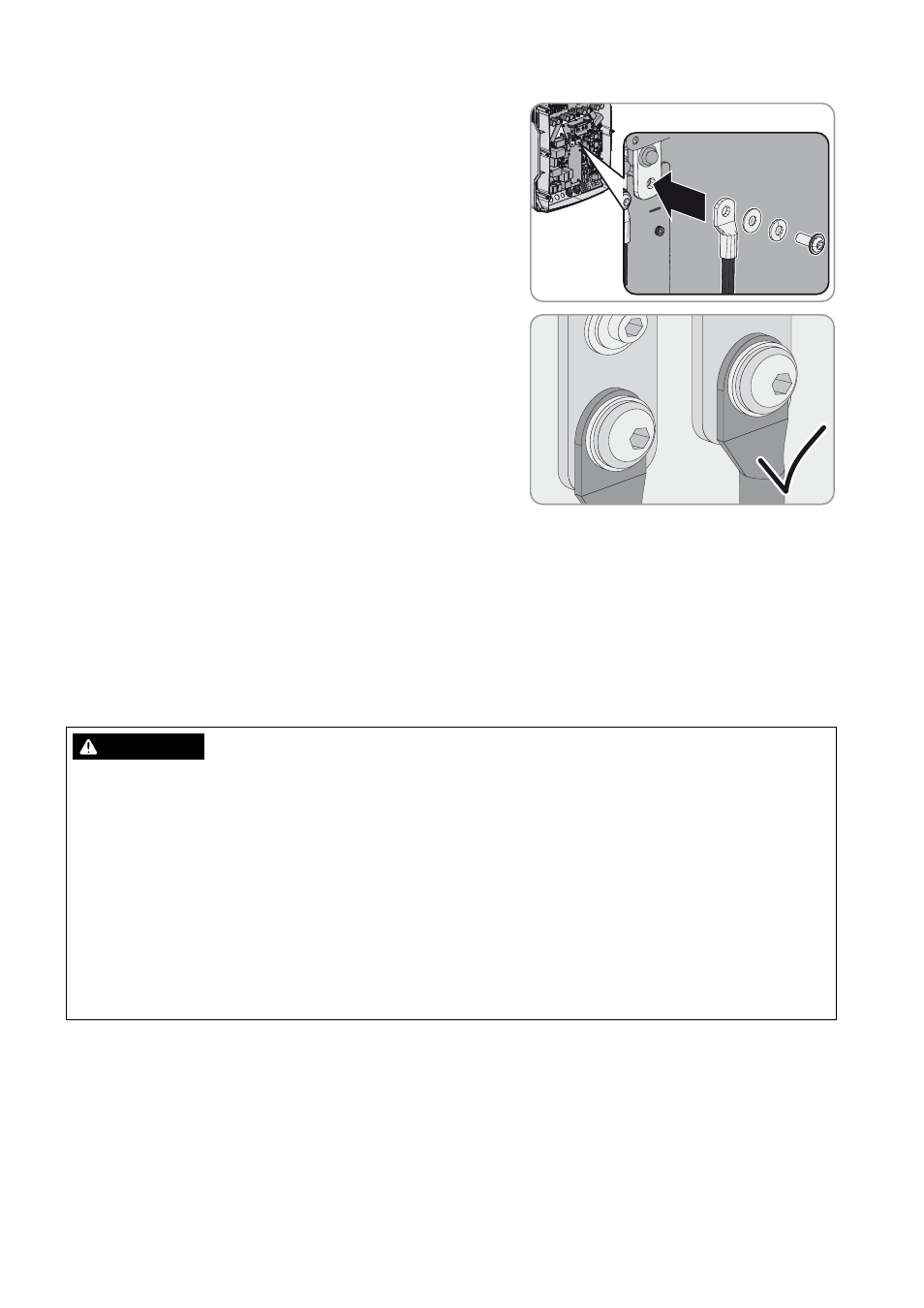

11. Das Kabel DC − mit M8x20 Schraube und einem
Innensechskant-Schlüssel (SW 5) am Anschluss DC −
festschrauben (Anzugsdrehmoment: 12 Nm). Dabei folgenden
Aufbau einhalten: Kopf der Schraube | Spannscheibe |
Kotflügelscheibe | Kabelschuh | Anschluss DC.
☑ Die Kontaktfläche der Kotflügelscheibe liegt vollständig auf
dem Kabelschuh auf.
12. Überwurfmuttern der Kabelverschraubungen festdrehen (Anzugsdrehmoment 4,5 Nm).
7.5.2 AC-Leistungskabel anschließen
Schließen Sie die Leistungskabel immer nach folgendem Vorgehen an.
Kabelanforderungen:
☐ Kupferleiter
☐ Leiterquerschnitt: maximal 16 mm²
☐ Kabeldurchmesser: 9 mm … 18 mm
:$5181*
Lebensgefahr durch Stromschlag bei falschem Anschluss des Neutralleiters
Am Anschluss AC2 Gen/Grid N ist der Neutralleiter der externen Energiequelle fest mit dem Neutralleiter des
Wechselrichters Sunny Island verbunden. Bei einer Trennung von der externen Energiequelle trennt der Sunny Island
am Anschluss AC2 Gen/Grid N ausschließlich den Außenleiter. Am Anschluss AC2 Gen/Grid N
TT
trennt sich der
Sunny Island allpolig von der externen Energiequelle. Wenn der Neutralleiter am Anschluss AC2 falsch angeschlossen
ist, kann dies zum Versagen der Schutzfunktionen im System führen. Tod oder schwere Verletzung können die Folge
sein.
• Im System zur Eigenverbrauchsoptimierung den Neutralleiter immer an den Anschluss AC2 Gen/Grid N
TT
anschließen.
• Im Ersatzstromsystem den Neutralleiter immer an den Anschluss AC2 Gen/Grid N
TT
anschließen.
• Im Inselnetzsystem den Neutralleiter des Generators immer an den Anschluss AC2 Gen/Grid N anschließen.
