Seite 37

SMA Solar Technology AG
7 Elektrischer Anschluss
Installationsanleitung
SI30M-44M-60H-80H-IA-de-30
37
Kabelanforderungen:
☐ Klassifizierung: CAT5e
☐ Maximale Kabellänge: 30 m
Vorgehen:
1. Wenn keine Kommunikationsschnittstelle SI-SYSCAN.BGx eingebaut ist, SI-SYSCAN.BGx in jeden Master einbauen
(siehe Dokumentation SI-SYSCAN-NR).
2. Am Master des Main Clusters Abschlusswiderstand aus der Buchse SysCanOut entfernen und in die Buchse
SysCanIn stecken.
3. Am Master des Main Clusters das gelbe Datenkabel in die Buchse SysCanOut stecken (siehe Kapitel 7.5.4
„Datenkabel anschließen“, Seite 54).
4. Am Master des Extension Clusters 1 das andere Ende des gelben Datenkabels in die Buchse SysCanIn stecken.
5. Weitere Extension Cluster wie in den Schritten 3 und 4 beschrieben miteinander verbinden. Dazu die
Abschlusswiderstände entfernen.
6. Bei der unbenutzten Buchse SysCanOut Abschlusswiderstand gesteckt lassen. Dadurch ist der Kommunikationsbus
abgeschlossen.
7.4.7.9 RS485 anschließen
Für die Kommunikation mit einem Kommunikationsgerät (z. B. Sunny WebBox) oder anderen SMA-Produkten
(z. B. PV-Wechselrichter) benötigen Sie die Kommunikationsschnittstelle SI-COMSMA.BGx. Wenn der
Sunny Island mit der Bestelloption Kommunikation für RS485 bestellt wurde, ist SI-COMSMA.BGx bei jedem Master
eingebaut.
Steckerbelegung:

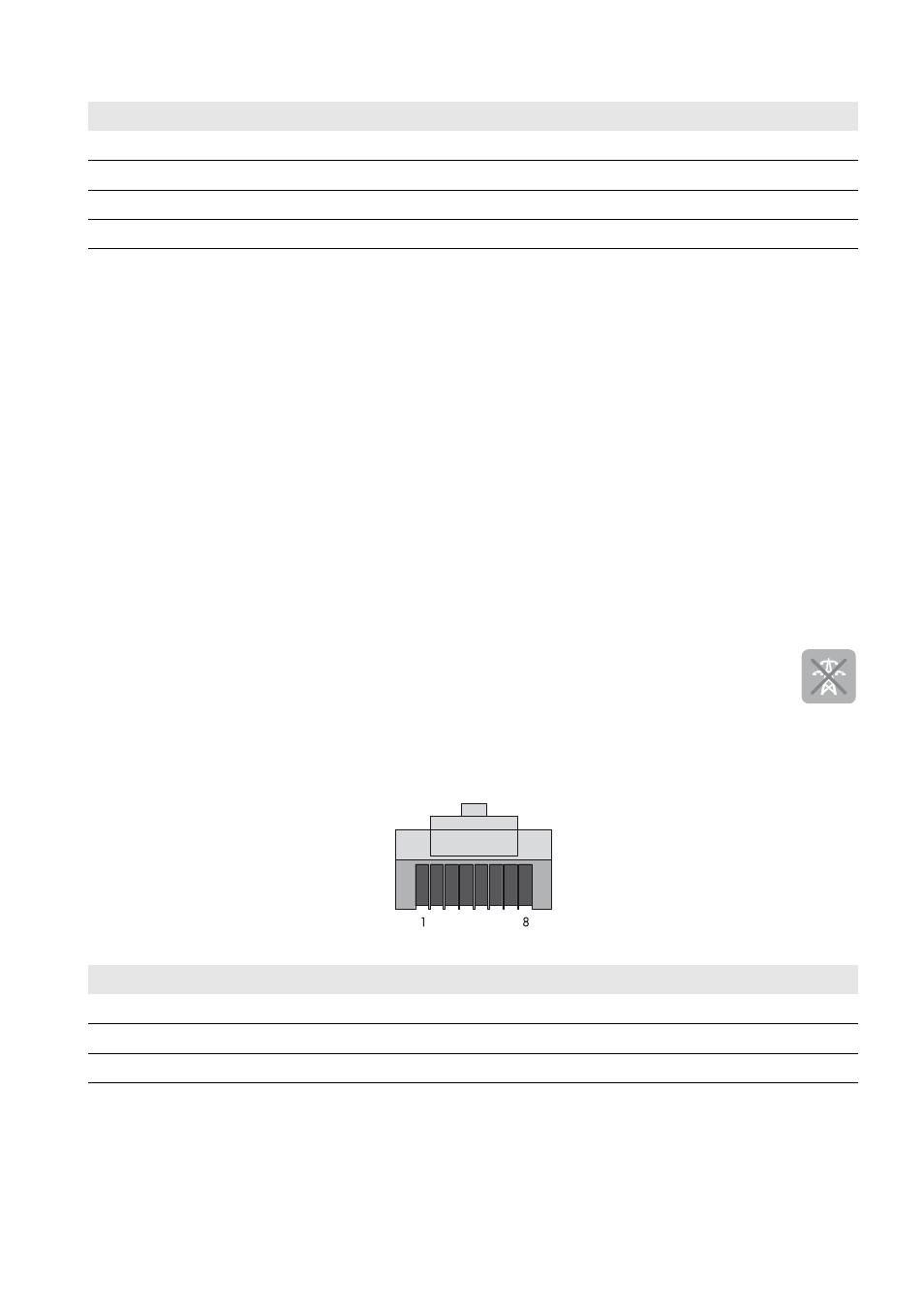

Abbildung 12: RJ45 Steckerbelegung
Position
Bezeichnung
A
Befestigungsloch
B
Typenschild
C
Buchse SysCanIn
D
Buchse SysCanOut
Pin
Signal
Farbcodierung der Adern
2
GND
Orange mit weißen Streifen
3
Data+ (A)
Weiß mit grünen Streifen
6
Data − (B)
Grün mit weißen Streifen
