7 Elektrischer Anschluss SMA Solar Technology AG
38 SI30M-44M-60H-80H-IA-de-30 Installationsanleitung

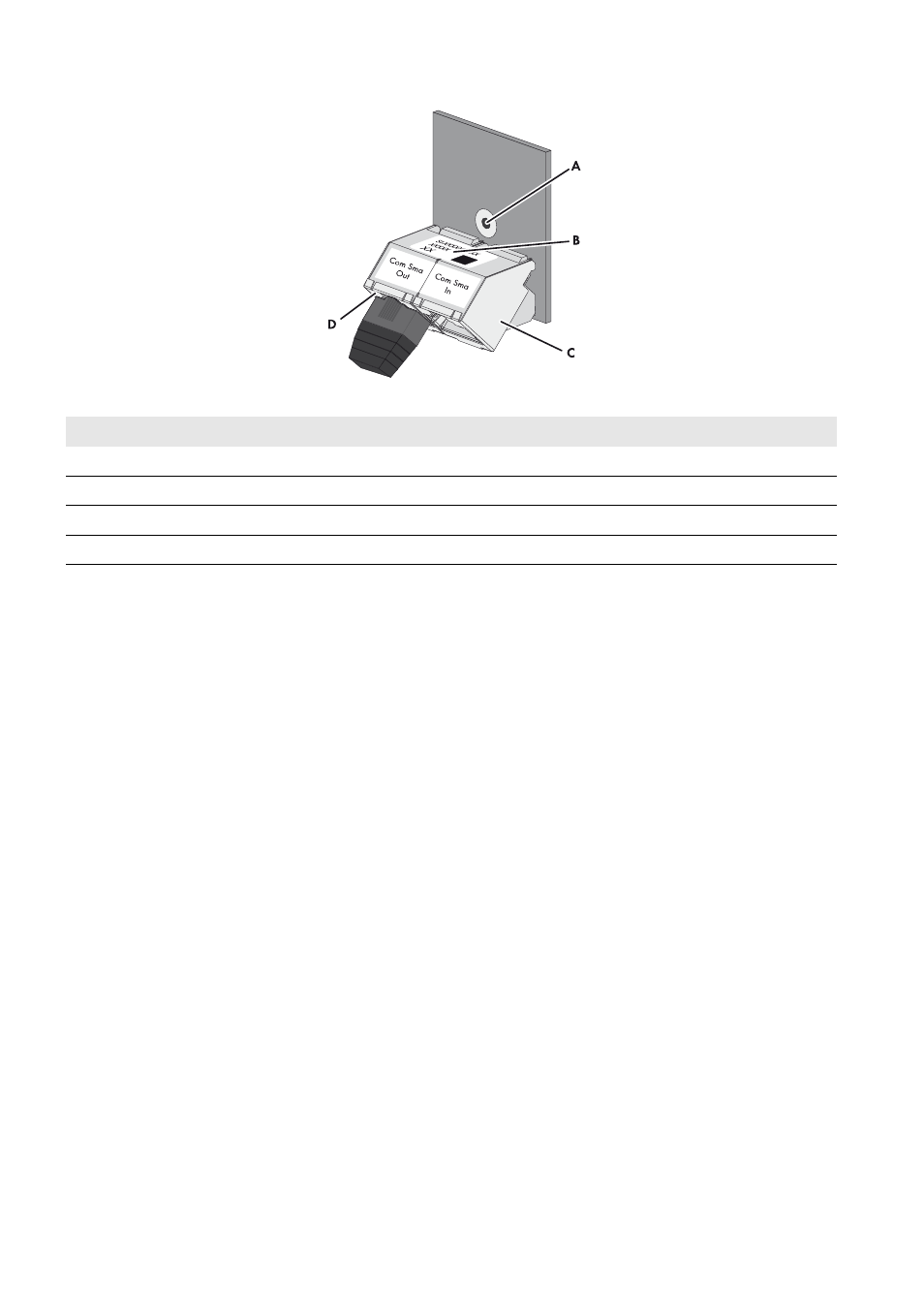

Abbildung 13: Aufbau der SI-COMSMA.BGx
Kabelanforderungen:
☐ Klassifizierung: CAT5e
☐ Maximale Kabellänge: 1.200 m
Vorgehen:
1. Wenn im Sunny Island keine SI-COMSMA.BGx eingebaut ist, SI-COMSMA.BGx in den Sunny Island einbauen
(siehe Montageanleitung SI-COMSMA-NR):
• Bei Single-Systemen SI-COMSMA.BGx in den Sunny Island einbauen.
• Bei einem Single-Cluster-System SI-COMSMA.BGx in den Master einbauen.
• Bei einem Multicluster-System SI-COMSMA.BGx in jeden Master einbauen.
2. An das Kommunikationsgerät das weiße Datenkabel mit offenen Adern anschließen (siehe Installationsanleitung des
Kommunikationsgeräts).
3. Am Sunny Island das weiße Datenkabel in die Buchse ComSmaIn stecken (siehe Kapitel 7.5.4 „Datenkabel
anschließen“, Seite 54).
4. Bei einem Single-Cluster-System am Master das weiße Datenkabel in die Buchse ComSmaIn stecken (siehe
Kapitel 7.5.4 „Datenkabel anschließen“, Seite 54).
5. Bei einem Multicluster-System die Master untereinander verbinden:
• Am Master des Main Cluster Abschlusswiderstand aus der Buchse ComSmaOut entfernen.
• Am Master des Main Cluster das graue Datenkabel in die Buchse ComSmaOut stecken.
• Am Master des Extension Cluster 1 das graue Datenkabel in die Buchse ComSmaIn stecken.
• Weitere Extension Cluster wie beschrieben miteinander verbinden.
6. Bei der unbenutzten Buchse ComSmaOut Abschlusswiderstand gesteckt lassen. Dadurch ist der
Kommunikationsbus abgeschlossen.
Position Bezeichnung
A Befestigungsloch
B Typenschild
C Buchse ComSmaIn
D Buchse ComSmaOut
