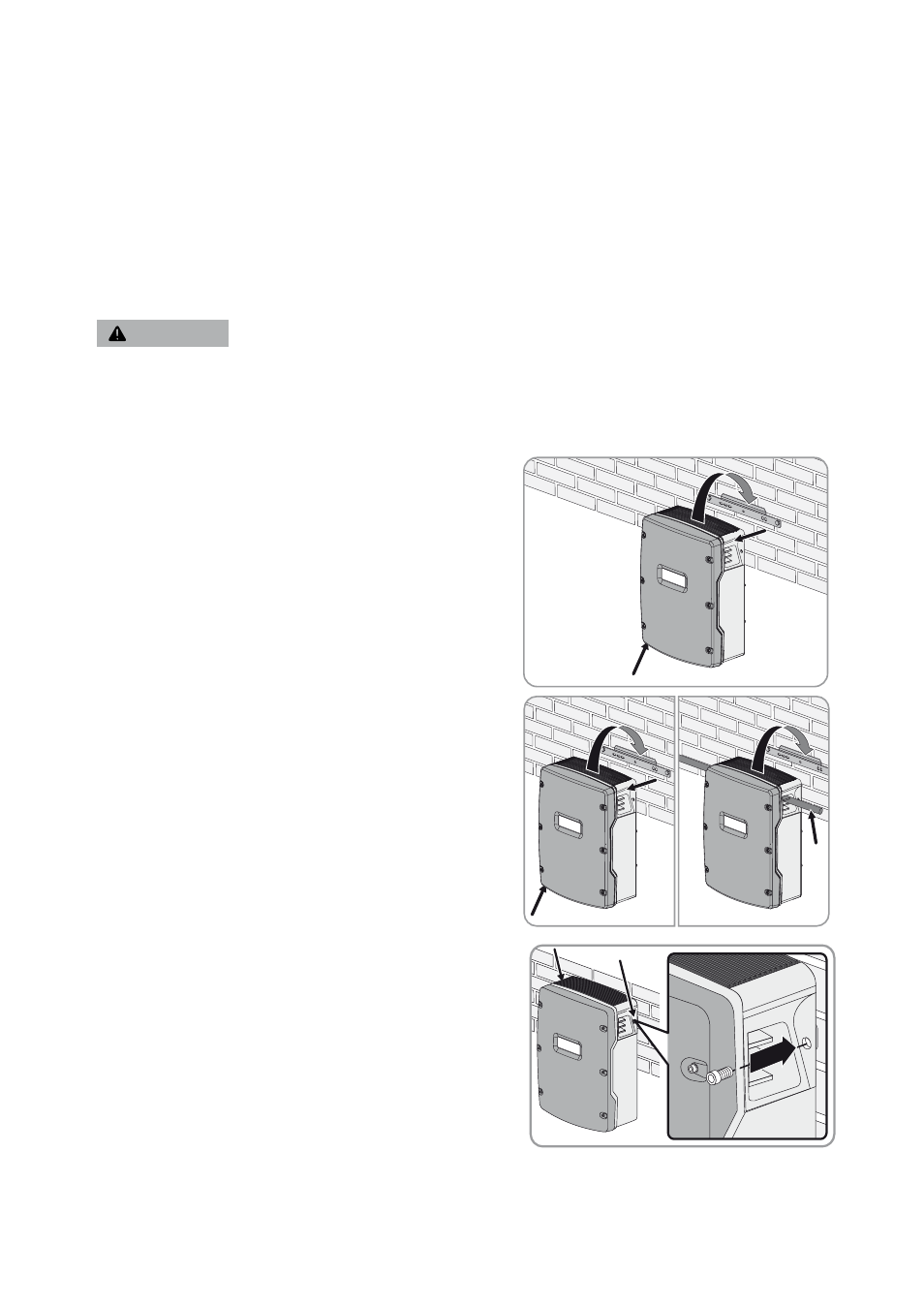

Vorgehen:
1. Am Montageort Position der Bohrlöcher mithilfe der Wandhalterung markieren. Dabei mindestens 1 Loch rechts und
links in der Wandhalterung verwenden.
2. Sicherstellen, dass keine Strom führenden Leitungen oder andere Versorgungsleitungen hinter den markierten Stellen
in der Wand liegen.
3. Löcher bohren und die Dübel hineinstecken.
4. Wandhalterung waagerecht ausrichten und mit Schrauben und Unterlegscheiben festschrauben.
5. Wenn der Sunny Island gegen Diebstahl gesichert werden soll, Bohrlöcher für Diebstahlsicherung markieren. Dabei
mindestens 1 Loch rechts und links verwenden.
7. Den Sunny Island auf beiden Seiten mit den M6x10 Schrauben
und einem Innensechskant-Schlüssel (SW 5) an der
Wandhalterung befestigen (Anzugsdrehmoment: 4 Nm …
5,7 Nm). Dadurch ist der Sunny Island gegen Ausheben
gesichert.
6. 9256,&+7
Verletzungsgefahr durch hohes Gewicht des Wechselrichters Sunny Island
Unsachgemäßer Transport und Montage können dazu führen, dass der Sunny Island herunterfällt. Ein Fallen kann
zu Quetschungen oder Knochenbrüche führen.
• Gewicht des Wechselrichters Sunny Island beachten (siehe Kapitel 10 „Technische Daten“, Seite 95).
• Bei SI3.0M-11 und SI4.4M-11 den Sunny Island an die
Wandhalterung hängen. Dazu seitliche Griffmulden
verwenden. Dabei den Sunny Island waagerecht
transportieren.
• Bei SI6.0H-11 und SI8.0H-11 den Sunny Island an die
Wandhalterung hängen. Dazu seitliche Griffmulden oder
Stahlstange verwenden (Durchmesser: maximal 30 mm).
Dabei den Sunny Island waagerecht transportieren.
