7 Elektrischer Anschluss SMA Solar Technology AG
48 SI30M-44M-60H-80H-IA-de-30 Installationsanleitung
7.4.17 Steuerkabel für die Nutzung überschüssiger Energie im
Inselnetzsystem anschließen
Wenn die Batterie überschüssige Energie im Inselnetzsystem nicht mehr aufnehmen kann, werden die
AC-Quellen im Inselnetz vom Sunny Island in ihrer Leistungsabgabe begrenzt. Dadurch geht die überschüssige Energie
für die Nutzung verloren. Der Sunny Island kann über ein Multifunktionsrelais die Nutzung überschüssiger Energie
ermöglichen.
Ein Multifunktionsrelais zieht während der Konstantspannungsphase an und steuert so zusätzliche Verbraucher, die die
eventuell vorhandene, überschüssige Energie sinnvoll verwenden können. Durch die Nutzung der überschüssigen Energie
muss der Sunny Island die AC-Quellen im Inselnetz in ihrer Leistungsabgabe weniger begrenzen.
Voraussetzungen:
☐ Die technischen Anforderungen des Multifunktionsrelais müssen erfüllt sein (siehe Kapitel 10 „Technische
Daten“, Seite 95).
Kabelanforderungen:
☐ Kupferleiter
☐ Leiterquerschnitt: 0,2 mm² … 2,5 mm²
Vorgehen:
2. In Tabelle für Konfiguration Nutzung des verwendeten Multifunktionsrelais eintragen (siehe Kapitel 8.1.5
„Funktionen der Multifunktionsrelais einstellen“, Seite 66). Dabei den Wert ExtPwrDer notieren.
3. Nach der Grundkonfiguration des Systems das Multifunktionsrelais einstellen (siehe Kapitel 8.1.5, Seite 66) und
Funktion einstellen (siehe Kapitel 8.3.6, Seite 83).
Beispiel: Nutzung überschüssiger Energie
Die Energiequelle eines Inselnetzsystems ist PV-Energie. An einem Tag mit hoher Sonneneinstrahlung und einem
niedrigem Stromverbrauch kann die Batterie während der Konstantspannungsphase nicht die gesamte PV-Energie
aufnehmen. Um die überschüssige Energie nutzen zu können, schaltet der Sunny Island die Steuerung einer Pumpe
ein, die Wasser für die spätere Verwendung in einen Behälter pumpt.
1. :$5181*
Lebensgefahr durch Stromschlag bei fehlerhafter Isolierung

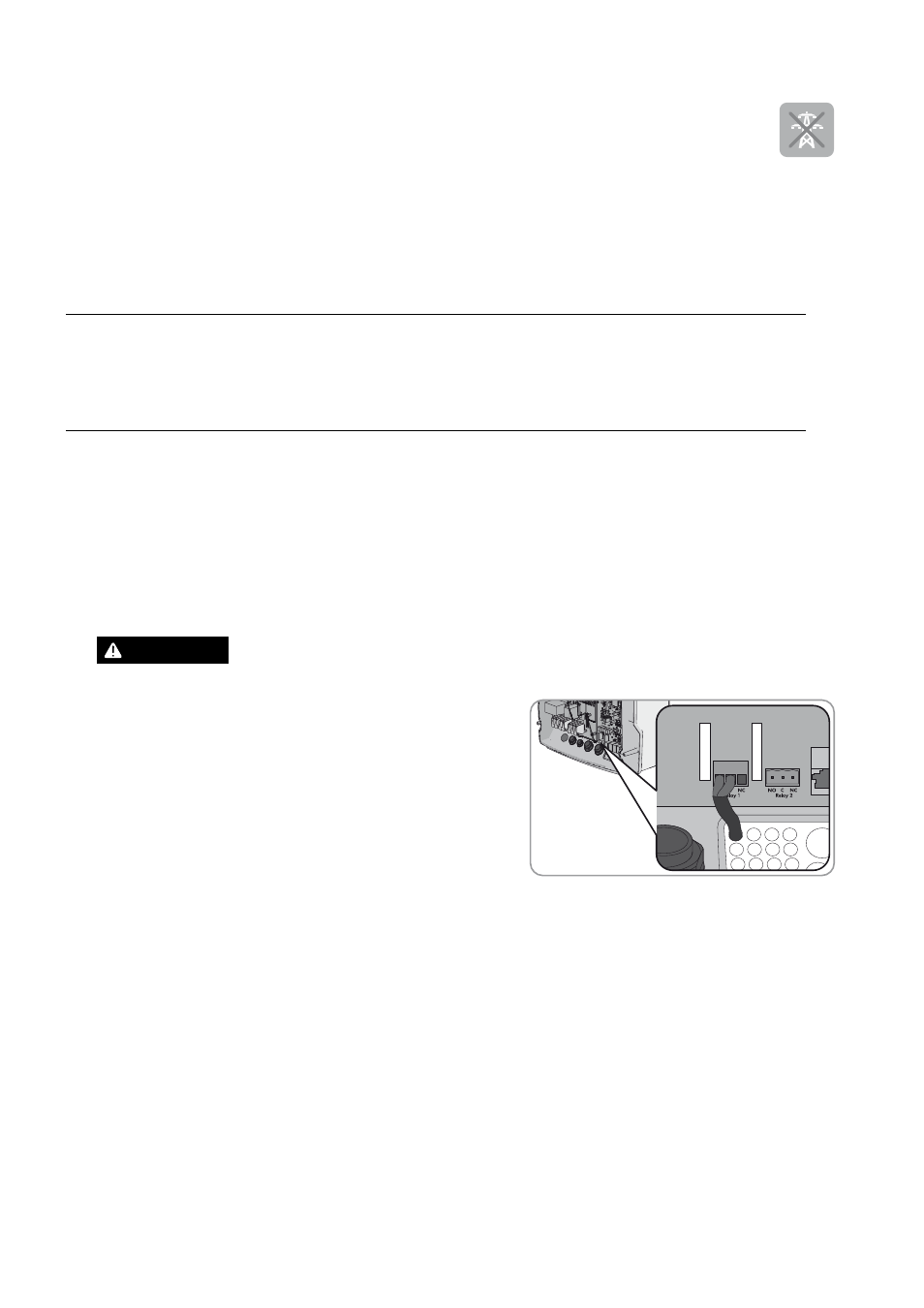

• Am Sunny Island das Steuerkabel für die Nutzung
überschüssiger Energie an Multifunktionsrelais anschließen
(siehe Kapitel 7.5.5 „Relay 1 und Relay 2
anschließen“, Seite 55).
