7 Elektrischer Anschluss SMA Solar Technology AG
56 SI30M-44M-60H-80H-IA-de-30 Installationsanleitung
5. Adern an die Anschlussklemme Relay1 oder Relay2 mit der 3-poligen Anschlussklemme anschließen
(Anzugsdrehmoment: 0,5 Nm … 0,6 Nm):
7.5.6 BatVtgOut, DigIn, BatTMP und BatCur anschließen
Schließen Sie die Kabel an die Anschlüsse BatVtgOut, DigIn, BatTMP und BatCur immer nach dem folgenden
Vorgehen an.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ Bei Verwendung von Litze passende Aderendhülsen
Kabelanforderungen:
☐ Kupferleiter
☐ Leiterquerschnitt: 0,2 mm² … 2,5 mm²
Vorgehen:
1. Passende Stelle in der Kabeldurchführungsplatte mit einem spitzen Gegenstand durchstoßen.
2. Das Kabel abisolieren.
3. Bei Litzen Aderendhülsen auf die Adern pressen.
4. Durch das Loch in der Kabeldurchführungsplatte die Adern in den Sunny Island führen.
5. Adern mit der 4-poligen Anschlussklemme anschließen (Anzugsdrehmoment: 0,5 Nm … 0,6 Nm).
4. :$5181*
Lebensgefahr durch Stromschlag bei fehlerhafter Isolierung
Im Steuerkabel kann eine hohe Spannung anliegen. Eine fehlerhafter Isolierung kann zu einer leitenden Verbindung
mit anderen Kabeln oder Teilen führen. Diese Verbindung ermöglicht das Berühren spannungsführender Teile. Das
Berühren kann zum Tod oder zu einer schweren Verletzung durch Stromschlag führen.

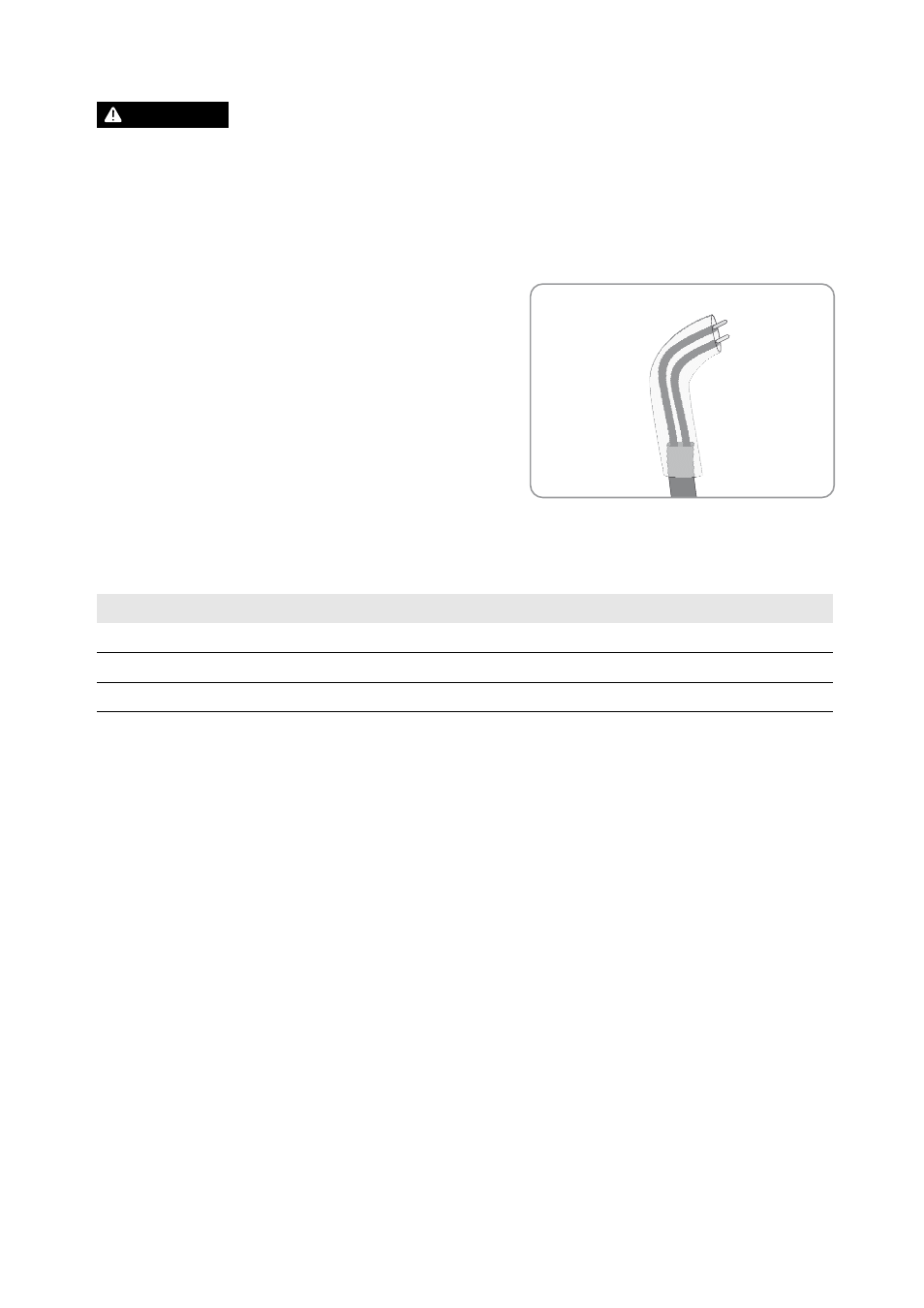

• Silikonschlauch auf die Länge des Kabels im Sunny Island kürzen.
• Silikonschlauch über das Kabel ziehen.
☑ Das Kabel ist doppelt isoliert.
• Das Kabel im Sunny Island so führen, dass das Kabel keine Datenkabel berührt.
Anschluss Erklärung
NC Im Ruhezustand geschlossen
C Umschaltkontakt
NO Im Ruhezustand geöffnet
