7 Elektrischer Anschluss
SMA Solar Technology AG
40
SI30M-44M-60H-80H-IA-de-30
Installationsanleitung
7.4.9 Batteriestromsensor im Inselnetzsystem anschließen

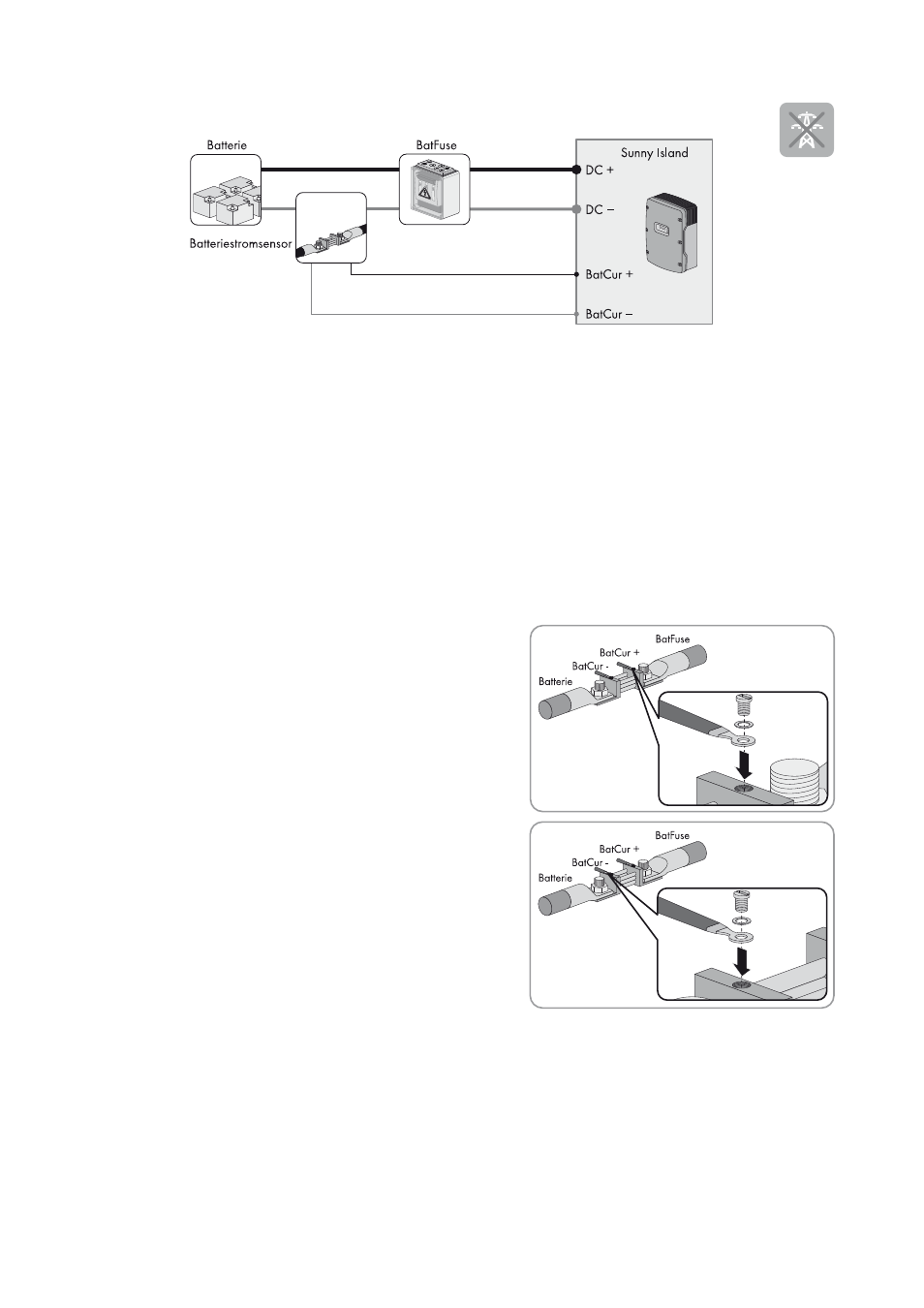

Abbildung 14: Anschluss des Batteriestromsensors an den Sunny Island
Kabelanforderungen:
☐ Kupferleiter
☐ Kabellänge: maximal 3 m
☐ Leiterquerschnitt: 0,2 mm² … 2,5 mm²
☐ Ein Messkabel für eigensichere Stromkreise muss verwendet werden. Dabei bedeutet eigensicher, dass das Kabel
doppelt isoliert ist und im Kurzschlussfall der Leiter schmilzt, aber die Isolierung bestehen bleibt. Außerdem ist das
Kabel nicht brennbar.
☐ Adern im Messkabel müssen verdrillt sein.
Vorgehen:
1. Zwischen Batterie und BatFuse Batteriestromsensor in das Leistungskabel DC − installieren.
2. Am Batteriestromsensor die Messader BatCur + auf der Seite zum
Anschluss der BatFuse anschließen.
3. Am Batteriestromsensor die Messader BatCur− auf der Seite zum
Anschluss der Batterie anschließen.
