SMA Solar Technology AG 7 Elektrischer Anschluss
Installationsanleitung SI30M-44M-60H-80H-IA-de-30 57
7.5.7 ExtVtg anschließen
Schließen Sie das Kabel an den Anschluss ExtVtg immer nach dem folgenden Vorgehen an.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ Bei Verwendung von Litze passende Aderendhülsen
Kabelanforderungen:
☐ Kupferleiter
☐ Leiterquerschnitt: 0,2 mm² … 2,5 mm²
Vorgehen:

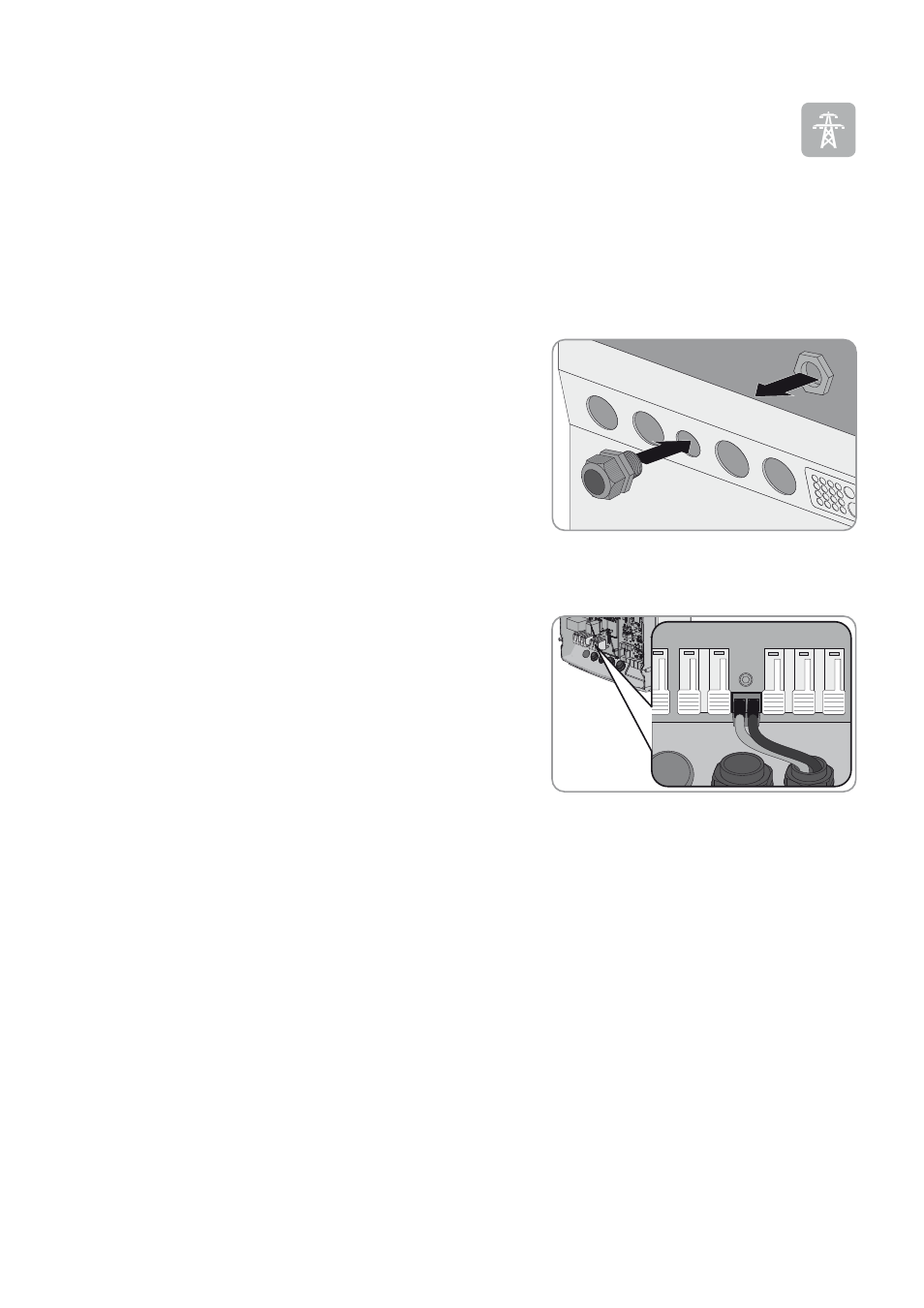

1. Am Sunny Island Kabelverschraubung M20 mit der Gegenmutter
an der Gehäuseöffnung PE/ExtVtg befestigen
(Anzugsdrehmoment: 5 Nm).
2. Das Kabel abisolieren.
3. Bei Litzen Aderendhülsen auf die Adern pressen.
4. Das Kabel durch die Kabelverschraubung in den Sunny Island führen.
5. Adern an die Klemme ExtVtg mit der 2-poligen Anschlussklemme
anschließen (Anzugsdrehmoment: 0,5 Nm …
0,6 Nm)(Verschaltungsübersicht siehe Schnelleinstieg
„SMA Flexible Storage System mit Ersatzstromfunktion“):
• Den Außenleiter an die Anschlussklemme ExtVtg L
anschließen.
• Den Neutralleiter an die Anschlussklemme ExtVtg N
anschließen.
6. Überwurfmutter der Kabelverschraubung festdrehen (Anzugsdrehmoment: 2,6 Nm).
