SMA Solar Technology AG 7 Elektrischer Anschluss
Installationsanleitung SI30M-44M-60H-80H-IA-de-30 55
7. Kabeldurchführungsplatte öffnen und Kabeltüllen in die
Kabeldurchführungsplatte stecken. Dabei die flache Seite von
jeder Kabeltülle auf die flachen Seiten in der
Kabeldurchführungsplatte stecken.

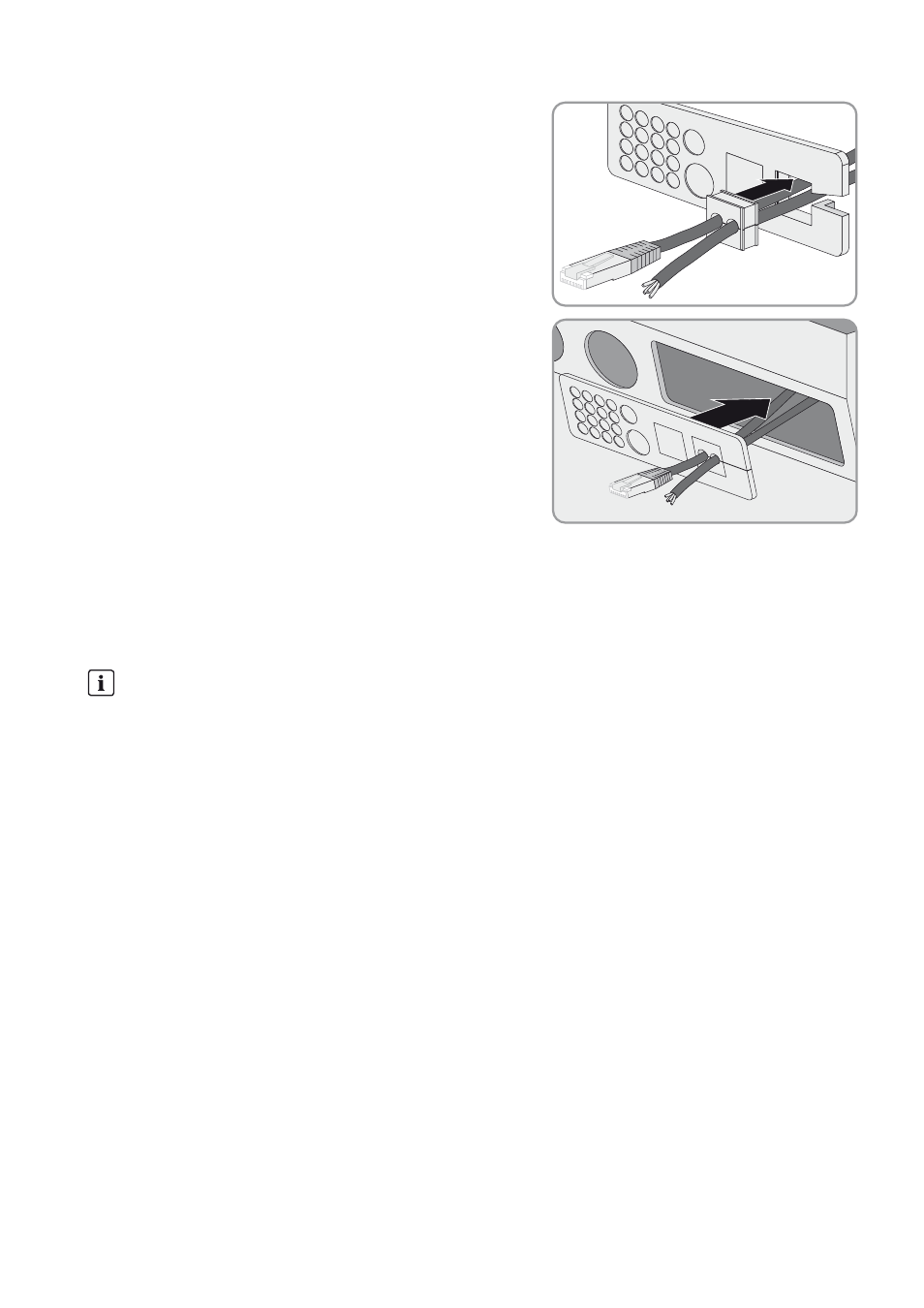

8. Die Kabel festhalten und Kabeldurchführungsplatte zur
Gehäuseöffnung der Kabeldurchführungsplatte schieben.
9. Kabeldurchführungsplatte in die Gehäuseöffnung der Kabeldurchführungsplatte einhaken und in die
Gehäuseöffnung drücken.
7.5.5 Relay 1 und Relay 2 anschließen
Wenn Sie ein Multifunktionsrelais nutzen, schließen Sie ein Multifunktionsrelais immer nach dem folgenden Vorgehen an.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ Bei Verwendung von Litze passende Aderendhülsen
Voraussetzung:
☐ Die technischen Anforderungen des Multifunktionsrelais müssen erfüllt sein (siehe Kapitel 10 „Technische
Daten“, Seite 95).
☐ Kupferleiter
☐ Leiterquerschnitt: 0,2 mm² … 2,5 mm²
Vorgehen:
1. Passende Stelle in der Kabeldurchführungsplatte mit einem spitzen Gegenstand durchstoßen.
2. Das Kabel abisolieren und Aderendhülsen auf die Adern pressen.
3. Das Kabel durch das Loch in der Kabeldurchführungsplatte in den Sunny Island führen.
Schaltverhalten der Slaves
Die Multifunktionsrelais der Slaves schalten im Störungsfall weniger zuverlässig als die Multifunktionsrelais der
Master. Im Störungsfall warten die Slaves auf eine Fehlerquittierung vom Master.
