7 Elektrischer Anschluss SMA Solar Technology AG
44 SI30M-44M-60H-80H-IA-de-30 Installationsanleitung
3. Ader für den Spulenanschluss A2 an die Anschlussklemme BatVtgOut − anschließen (siehe Kapitel 7.5.6
„BatVtgOut, DigIn, BatTMP und BatCur anschließen“, Seite 56).
4. Die Anschlussklemme BatVtgOut + mit der Anschlussklemme Relay1 C verbinden. Dabei den gleichen
Leiterquerschnitt wie im Kabel für das Lastabwurfschütz verwenden.
5. In Kapitel 8.1.5, Seite 66 wechseln und in die Tabelle für Konfiguration 1 der folgenden Werte eintragen.
6. Bei einem 2-stufigen Lastabwurf die Schritte 1 bis 5 wiederholen. Dabei das zweite Lastabwurfschütz an ein
unbenutztes Multifunktionsrelais anschließen.
7.4.13 Zeitsteuerung für externe Vorgänge anschließen
Der Sunny Island stellt 2 Timer für die zeitabhängige Steuerung von externen Vorgängen zur Verfügung. Für jeden Timer
können Sie einstellen, ab welchem Tag, zu welcher Tageszeit einmalig, täglich oder wöchentlich ein Multifunktionsrelais
geschaltet werden soll.
Voraussetzungen:
☐ Die technischen Anforderungen des Multifunktionsrelais müssen erfüllt sein (siehe Kapitel 10 „Technische
Daten“, Seite 95).
Kabelanforderungen:
☐ Kupferleiter
☐ Leiterquerschnitt: 0,2 mm² … 2,5 mm²
Vorgehen:
2. In Kapitel 8.1.5, Seite 66 wechseln und in die Tabelle für Konfiguration für den Timer 1 den Wert TM1 oder für den
Timer 2 den Wert TM2 eintragen.
Wert Erklärung
AutoLodExt Einstellung für einen 1-stufigen Lastabwurf. Wenn der Sunny Island auf eine externe
Energiequelle schaltet, wird der Lastabwurf beendet und die Verbraucher werden von der
externen Energiequelle versorgt. Die Batterie wird nur mit der überschüssigen Energie geladen.
AutoLod1Soc Einstellung für einen 1-stufigen Lastabwurf oder die erste Stufe eines 2-stufigen Lastabwurfs. Der
Lastabwurf wird erst beendet, wenn die Batterie ausreichend geladen wurde.
AutoLod2Soc Einstellung für die zweite Stufe eines 2-stufigen Lastabwurfs. Der Lastabwurf wird erst beendet,
wenn die Batterie ausreichend geladen wurde.
MccAutoLod In einem Multicluster-System Einstellung für einen zusätzlichen, 1-stufigen Lastabwurf. Der
Lastabwurf wird erst beendet, wenn die Batterien der Extension Cluster ausreichend geladen
wurden.
1. :$5181*
Lebensgefahr durch Stromschlag bei fehlerhafter Isolierung

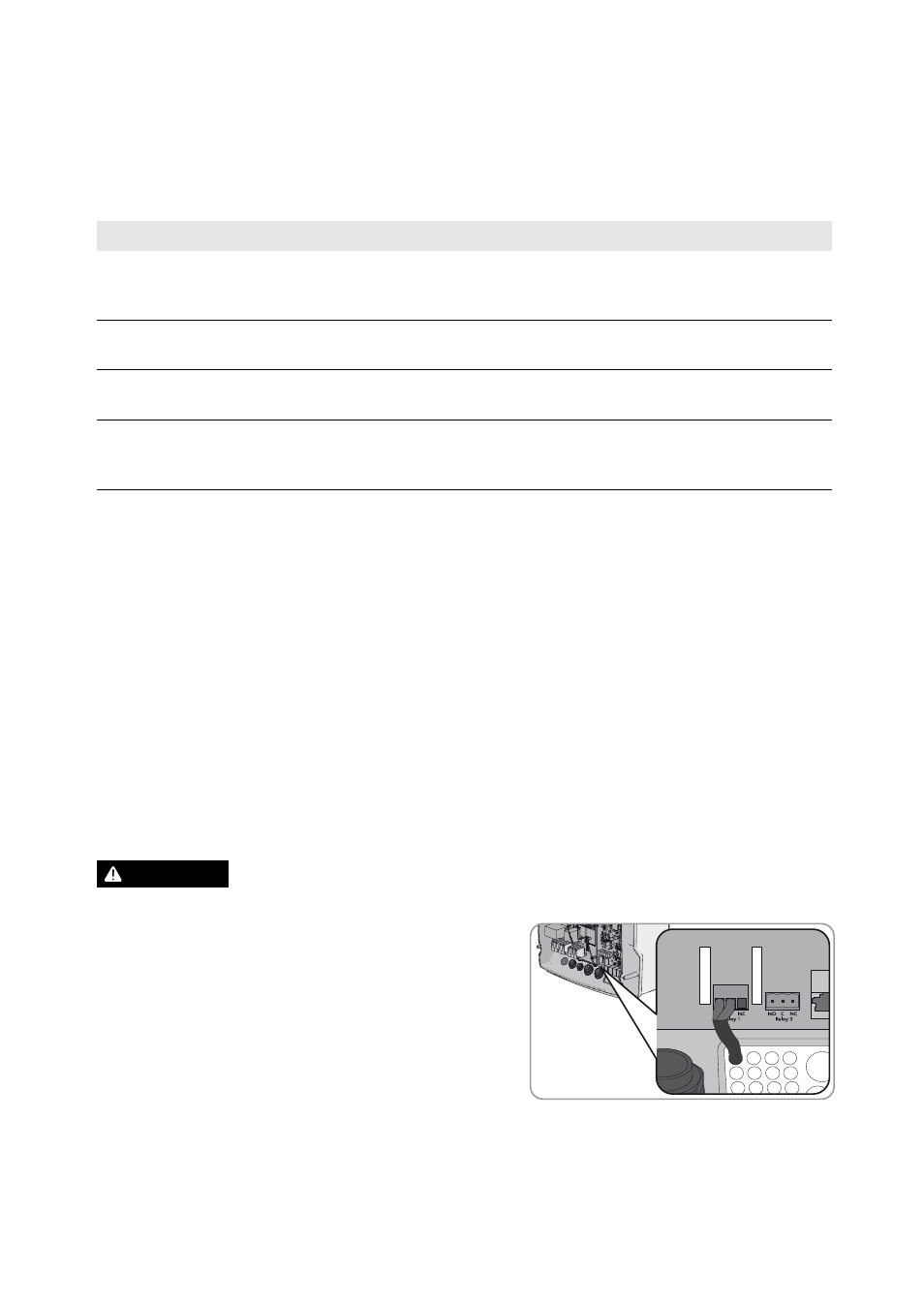

• Am Sunny Island das Steuerkabel entweder an
Multifunktionsrelais Relay1 oder Relay2 anschließen (siehe
Kapitel 7.5.5 „Relay 1 und Relay 2 anschließen“, Seite 55).
Dabei die Anschlüsse C und NO verwenden.
