SMA Solar Technology AG 7 Elektrischer Anschluss
Installationsanleitung SI30M-44M-60H-80H-IA-de-30 35
Vorgehen:

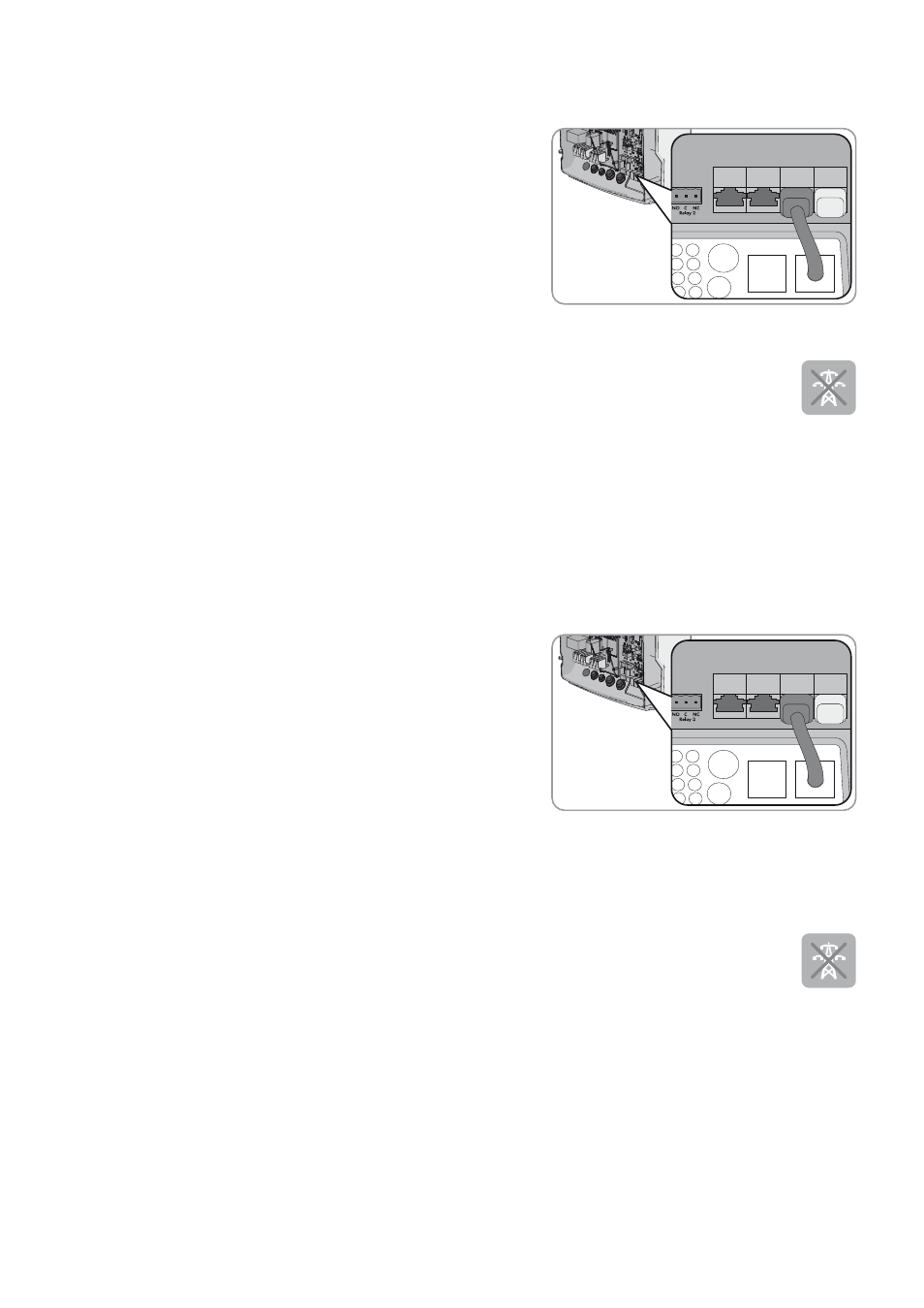

1. Am Sunny Island das Datenkabel in eine freie Buchse ComSync
stecken. Dabei sicherstellen, dass das Kabel korrekt
angeschlossen ist (siehe Kapitel 7.5.4 „Datenkabel
anschließen“, Seite 54).
2. Sicherstellen, dass der Kommunikationsbus an jedem Ende abgeschlossen ist, z. B. mit einem Abschlusswiderstand.
7.4.7.5 Datenkabel des Ladereglers Sunny Island Charger 50 anschließen
Bis zu 4 Sunny Island Charger 50 können pro Cluster angeschlossen werden (siehe Schnelleinstieg
„Inselnetzsysteme“).
Voraussetzungen:
☐ Die Gesamtlänge des Kommunikationsbusses darf nicht länger als 30 m sein. Dabei beachten, dass der
Kommunikationsbus möglicherweise mehrere Teilnehmer verbindet, z. B. weitere Sunny Island.
Kabelanforderungen:
☐ Klassifizierung: CAT5e
☐ Steckertyp: RJ45
Vorgehen:
1. Am Sunny Island das Datenkabel in eine freie Buchse ComSync
stecken. Dabei sicherstellen, dass das Kabel korrekt
angeschlossen ist (siehe Kapitel 7.5.4 „Datenkabel
anschließen“, Seite 54).
2. Das andere Ende des Datenkabels an einen Sunny Island Charger 50 anschließen und weitere
Sunny Island Charger 50 untereinander verbinden (siehe Dokumentation des Ladereglers
Sunny Island Charger 50).
3. Sicherstellen, dass der Kommunikationsbus an jedem Ende abgeschlossen ist, z. B. mit einem Abschlusswiderstand.
7.4.7.6 Datenkabel der Multicluster Box anschließen
Bei einem Multicluster-System kommuniziert die Multicluster Box über ein schwarzes Datenkabel mit dem
Master des Main Clusters (siehe Dokumentation der Multicluster Box). Das schwarze Datenkabel ist
Bestandteil des Lieferumfangs der Multicluster Box.
Voraussetzungen:
☐ Die Gesamtlänge des Kommunikationsbusses darf nicht länger als 30 m sein. Dabei beachten, dass der
Kommunikationsbus mehrere Teilnehmer verbindet, z. B. weitere Sunny Island.
Kabelanforderungen:
☐ Klassifizierung: CAT5e
☐ Steckertyp: RJ45
