7 Elektrischer Anschluss SMA Solar Technology AG
62 SI30M-44M-60H-80H-IA-de-30 Installationsanleitung
Vorgehen:
1. Das Innere des Sunny Island vor Feuchtigkeit schützen:
• Sicherstellen, dass die Kabelverschraubungen (A) die Kabeldurchführungen vollständig abdichten.
• An der Kabeldurchführungsplatte (B) alle durchgeführten Kabel mit der mitgelieferten Dichtungsmasse abdichten
(siehe Herstellerdokumentation der Dichtungsmasse).
2. Je 1 Sperrkantscheibe über 1 Schraube führen. Dabei zeigt die
geriffelte Seite der Sperrkantscheibe zum Schraubenkopf. Tipp:
Der Lieferumfang des Wechselrichters Sunny Island enthält als
Ersatz eine weitere Schraube mit Sperrkantscheibe.

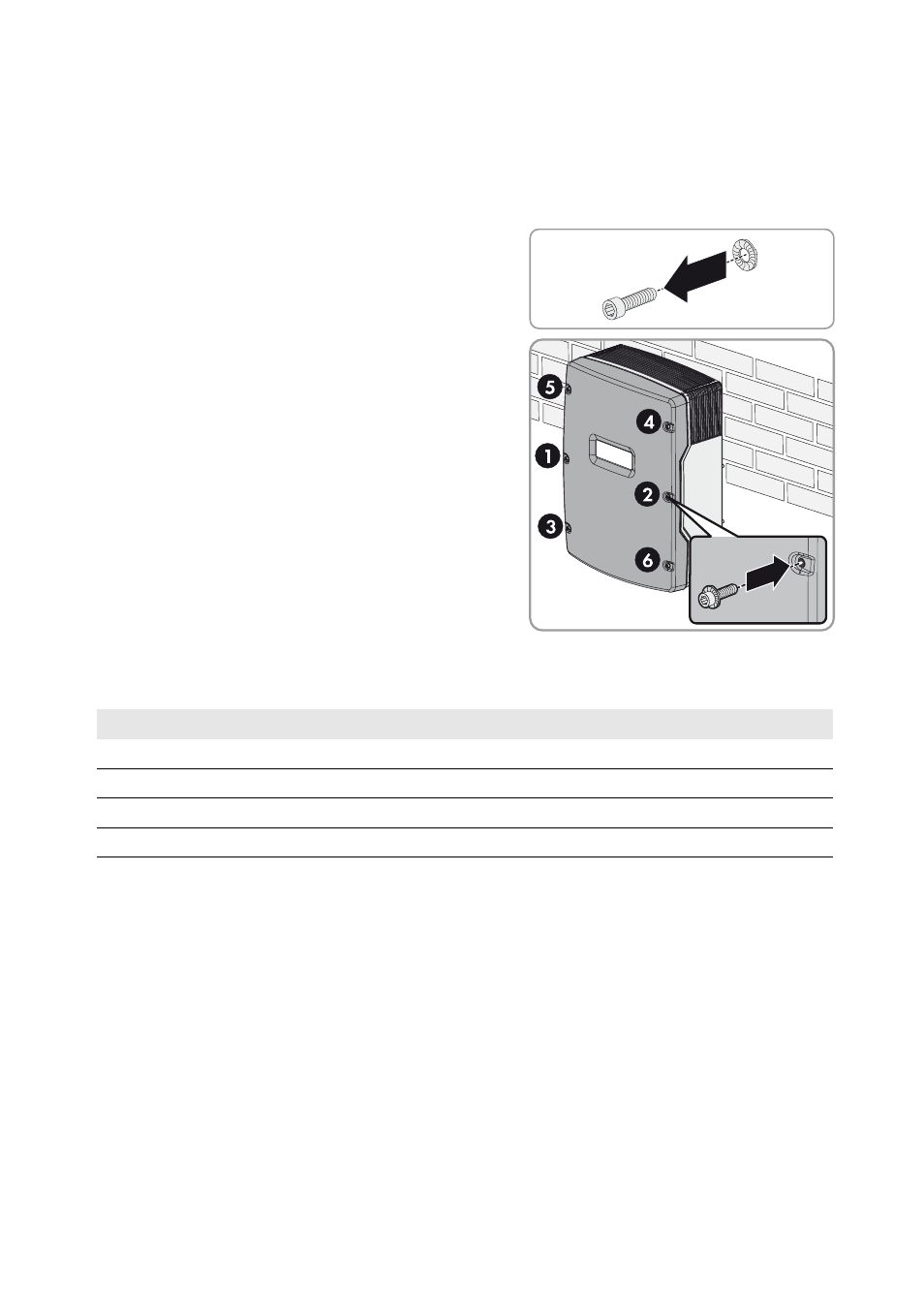

3. Am Sunny Island den Gehäusedeckel in der Reihenfolge 1 bis 6
mit einem Innensechskant-Schlüssel (SW 5) festschrauben
(Anzugsdrehmoment: 6 Nm).
☑ Zähne der Sperrkantscheibe drücken sich in den
Gehäusedeckel. Dadurch ist der Gehäusedeckel geerdet.
7.8 Sicherungseinsätze in Sicherungslasttrennschalter BatFuse einlegen
1. Sicherstellen, dass der NH1 Sicherungseinsatz für die BatFuse korrekt ist:
2. Sicherungseinsatz einlegen und BatFuse schließen (siehe Dokumentation BatFuse).
Sunny Island Sicherungseinsatz
SI3.0M-11 80 A
SI4.4M-11 100 A
SI6.0H-11 160 A
SI8.0H-11 200 A
