7 Elektrischer Anschluss SMA Solar Technology AG
50 SI30M-44M-60H-80H-IA-de-30 Installationsanleitung
7.5 Anschluss von Kabeln
7.5.1 DC-Leistungskabel anschließen
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ Ethanol
☐ 2 Kabelschuhe M8, 20 mm … 25 mm breit
Kabelanforderungen:
☐ Leiterquerschnitt: 50 mm² … 95 mm²
☐ Kabeldurchmesser: 14 mm … 25 mm
Kabeldurchmesser bei Verwendung einer BatFuse: 14 mm … 21 mm
Vorgehen:
1. Sicherstellen, dass der Lasttrennschalter der BatFuse geöffnet und gegen Wiedereinschalten gesichert ist.
2. Alle Schrauben des Gehäusedeckels lösen und den Gehäusedeckel abnehmen. Dabei die Schrauben und
Sperrkantscheiben sicher aufbewahren.
3. Kontaktfläche der Anschlüsse DC+ und DC − säubern, z. B. mit Ethanol. Dadurch verringern Sie die
Übergangswiderstände an den Kontaktflächen. Ein geringer Übergangswiderstand erhöht die Systemstabilität und
minimiert das Risiko von Schäden am Sunny Island.
4. Das Kabel DC+ abisolieren und Kabelschuh montieren.

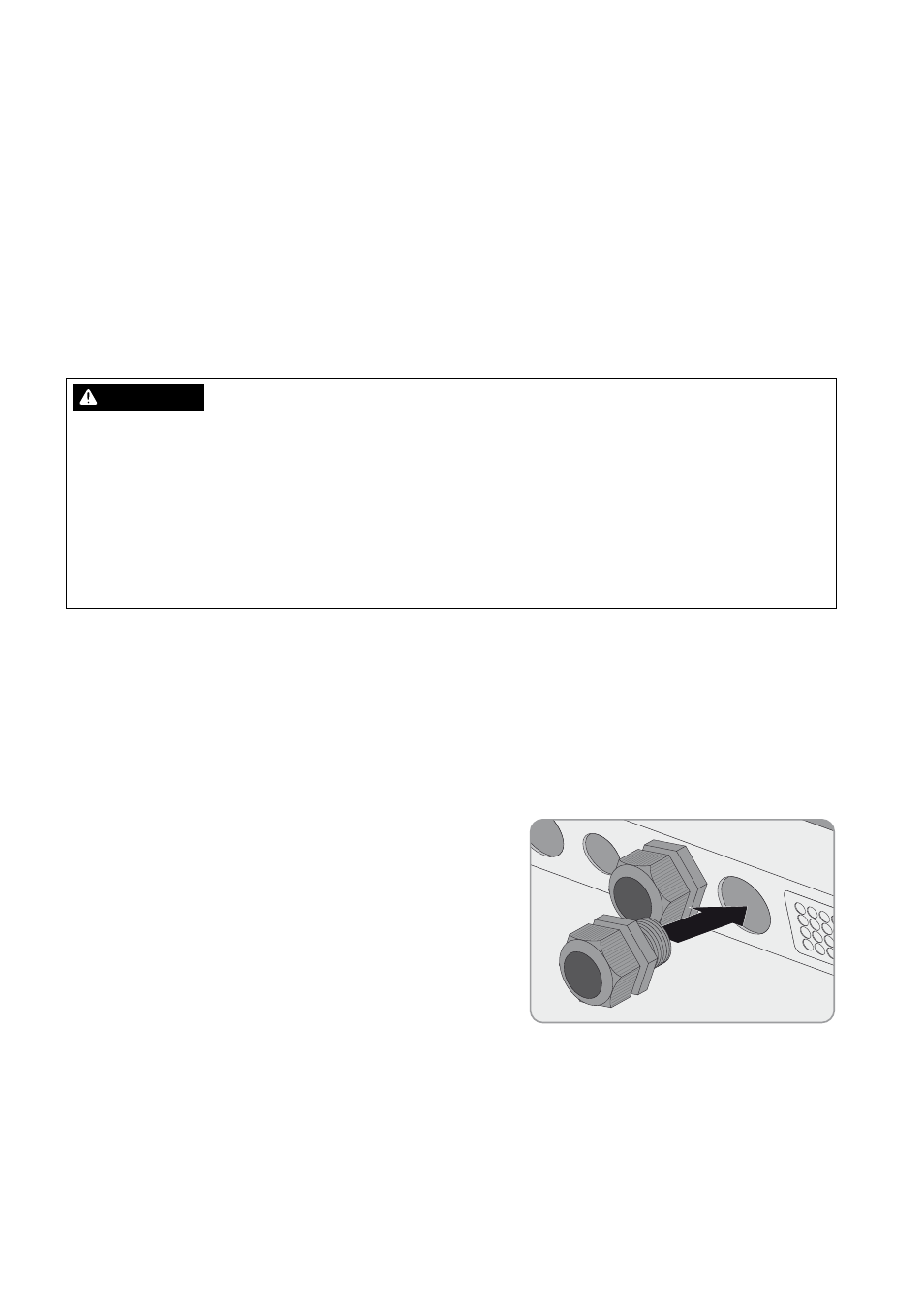

5. 2 Kabelverschraubungen M32 mit Gegenmuttern an die
Gehäuseöffnungen DC+ und DC − befestigen
(Anzugsdrehmoment: 12 Nm).
:$5181*
Lebensgefahr durch inkompatible Lithium-Ionen-Batterie
Eine inkompatible Lithium-Ionen-Batterie kann zu einem Brand oder einer Explosion führen. Bei inkompatiblen
Lithium-Ionen-Batterien ist nicht sichergestellt, dass das Batteriemanagement der Batterie die Batterie schützt.
• Sicherstellen, dass die Lithium-Ionen-Batterien für den Einsatz mit dem Sunny Island zugelassen sind.
Die Liste der für den Sunny Island zugelassenen Lithium-Ionen-Batterien wird stetig aktualisiert (siehe Technische
Information „Liste der zugelassenen Lithium-Ionen-Batterien“ unter www.SMA‑Solar.com).
• Wenn keine für den Sunny Island zugelassenen Lithium-Ionen-Batterien verwendet werden können, Bleibatterien
verwenden.
