7 Elektrischer Anschluss SMA Solar Technology AG
30 SI30M-44M-60H-80H-IA-de-30 Installationsanleitung
7.4.3.4 Die Messkabel an die Umschalteinrichtung anschließen
Über 1 Messkabel misst der Sunny Island die Spannungen am jeweiligen Außenleiter. Zusätzlich misst der
Master, ob der Kuppelschalter angezogen oder abgefallen ist (Verschaltungsübersicht siehe Schnelleinstieg
„SMA Flexible Storage System mit Ersatzstromfunktion“).
Vorgehen:

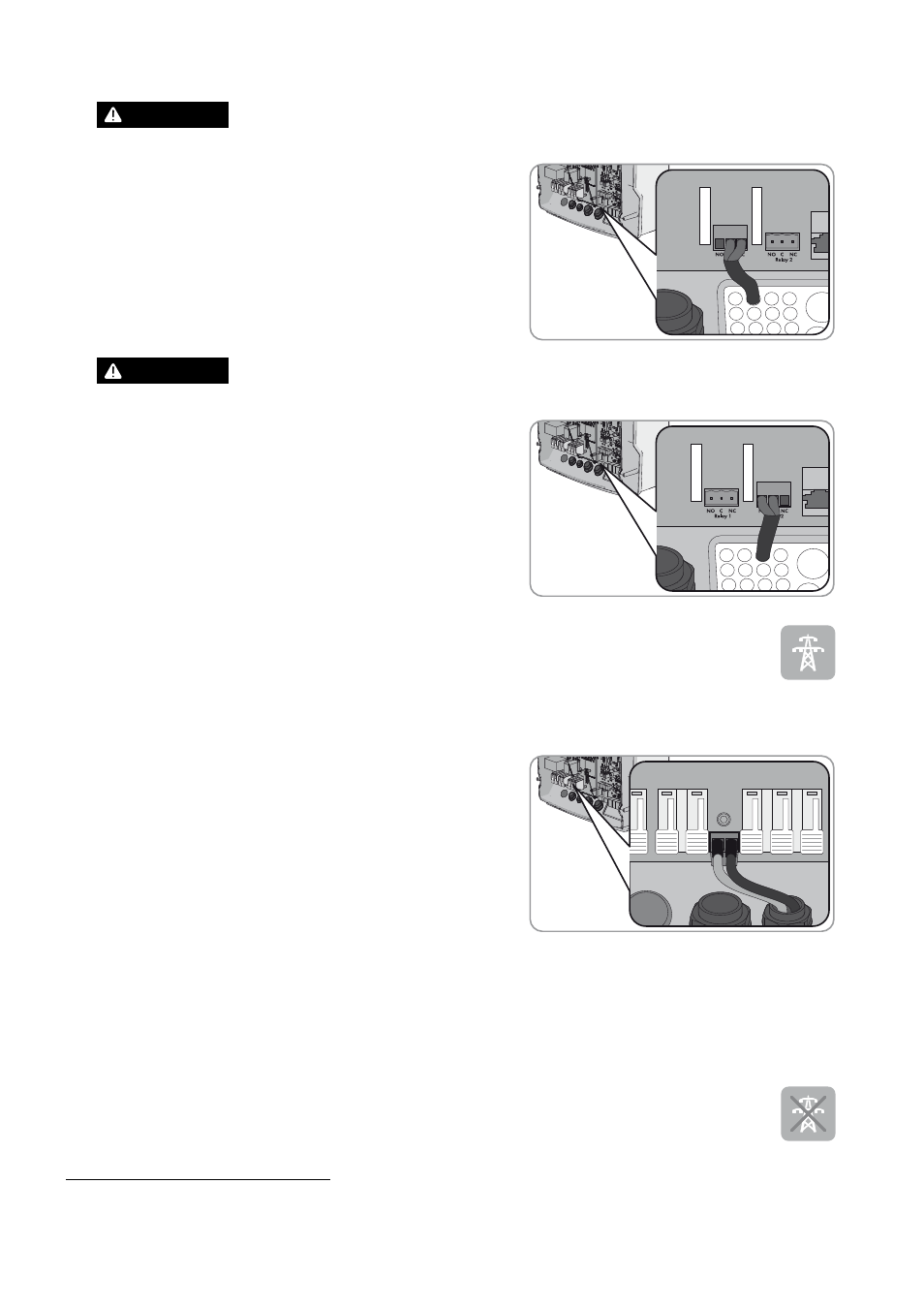

1. Am Sunny Island an Anschlussklemme ExtVtg das Messkabel
X4 Ln* und X4 N für die Spannungsüberwachung anschließen.
Dabei sicherstellen, dass das Kabel korrekt angeschlossen ist
(siehe Kapitel 7.5.7 „ExtVtg anschließen“, Seite 57).
2. Am Master die Überwachung des Kuppelschalters anschließen. Dabei sicherstellen, dass das Kabel von X5 3 und
X5 4 korrekt angeschlossen ist (siehe Kapitel 7.5.6 „BatVtgOut, DigIn, BatTMP und BatCur anschließen“, Seite 56).
• Innerhalb des Master BatVtgOut − mit DigIn − verbinden.
• Ader von X5 3 an DigIn+ anschließen.
• Ader von X5 4 an BatVtgOut+ anschließen.
7.4.4 Inselnetz oder Multicluster Box anschließen
Im Inselnetzsystem schließen Sie AC-Verbraucher und die netzparallelen AC-Quellen (z. B. PV-Wechselrichter)
über einen AC-Verteiler an den Anschluss AC1 des Wechselrichters Sunny Island an. Bei einem
Multicluster-System ist die Multicluster Box der AC-Verteiler, der an den Anschluss AC1 angeschlossen wird.
2. :$5181*
Lebensgefahr durch Stromschlag bei fehlerhafter Isolierung
• An Anschlussklemmen Relay1 C und Relay1 NC das
Steuerkabel von X4 1 und X4 2 anschließen. Dabei
sicherstellen, dass das Kabel korrekt angeschlossen ist (siehe
Kapitel 7.5.5 „Relay 1 und Relay 2 anschließen“, Seite 55).
3. :$5181*
Lebensgefahr durch Stromschlag bei fehlerhafter Isolierung
• An Anschlussklemmen Relay2 C und Relay2 NO das
Steuerkabel von X5 1 und X5 2 anschließen. Dabei
sicherstellen, dass das Kabel korrekt angeschlossen ist (siehe
Kapitel 7.5.5 „Relay 1 und Relay 2 anschließen“, Seite 55).
* Ln = L1 … L3
