7.4.11 Signalgeber für Generatoren ohne Autostartfunktion anschließen
Generatoren ohne Autostartfunktion verfügen über keine elektrische Startvorrichtung. Wenn Sie einen
Generator ohne Autostartfunktion installieren, können Sie einen Signalgeber (z. B. Signallampe) an das
Multifunktionsrelais des Wechselrichters Sunny Island anschließen. Der Sunny Island kann dadurch signalisieren, wann
Sie den Generator manuell starten und stoppen sollten.

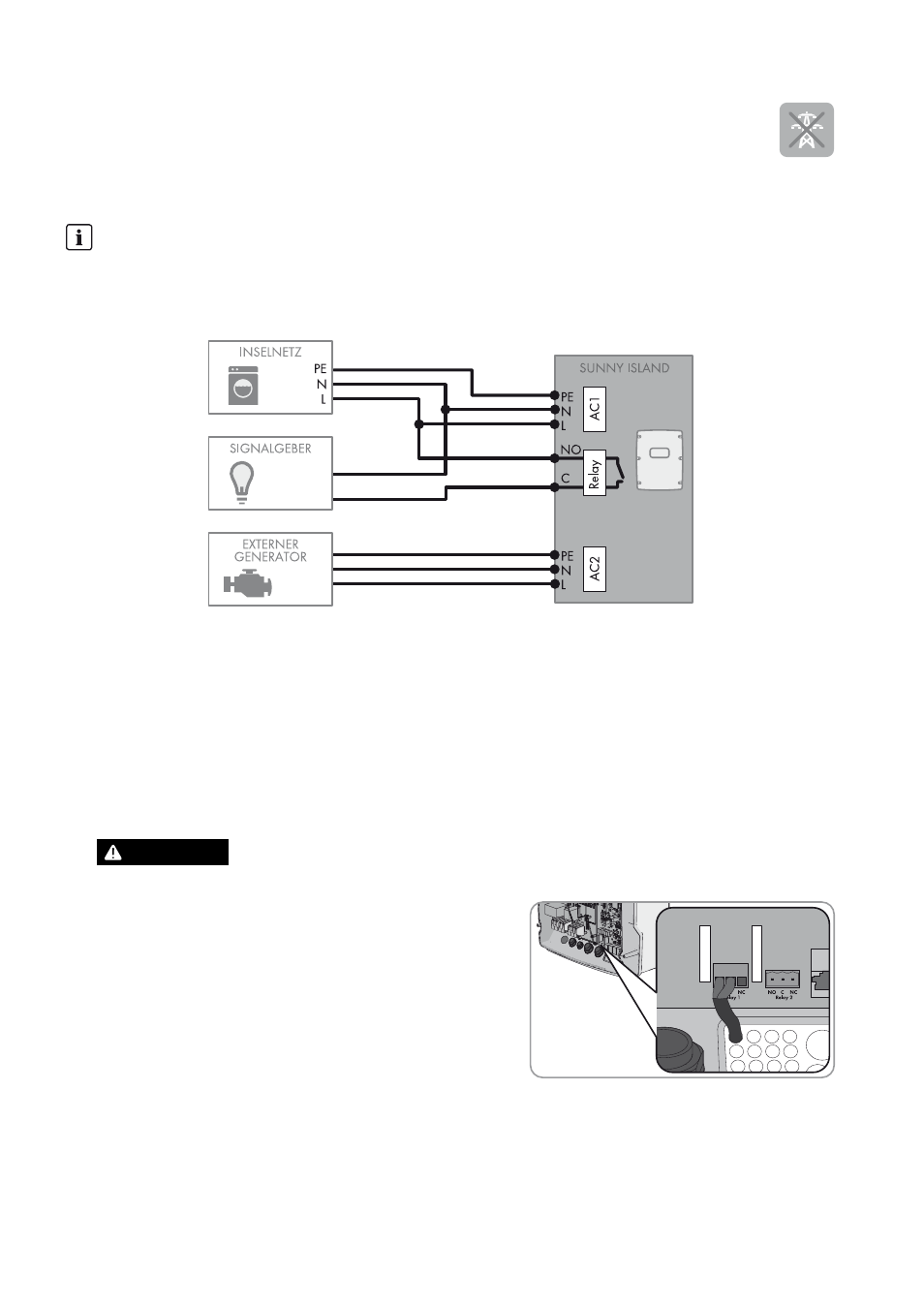

Abbildung 16: Anschluss eines Signalgebers für die Signalisierung der Generatoranforderung (Beispiel)
Voraussetzungen:
☐ Die technischen Anforderungen des Multifunktionsrelais müssen erfüllt sein (siehe Kapitel 10 „Technische
Daten“, Seite 95).
Kabelanforderungen:
☐ Kupferleiter
☐ Leiterquerschnitt: 0,2 mm² … 2,5 mm²
Vorgehen:
2. In Kapitel 8.1.5, Seite 66 wechseln und in die Tabelle für Konfiguration AutoGn notieren.
Signalgeber in einem Cluster anschließen
Slaves steuern den Generator weniger zuverlässig als Master.
• Generatorsteuerung bevorzugt am Master anschließen.
• In einem Multicluster-System den Signalgeber immer an den Master des Main Clusters anschließen.
1. :$5181*
Lebensgefahr durch Stromschlag bei fehlerhafter Isolierung
• Am Sunny Island das Steuerkabel entweder an
Multifunktionsrelais Relay1 oder Relay2 anschließen (siehe
Kapitel 7.5.5 „Relay 1 und Relay 2 anschließen“, Seite 55).
Dabei die Anschlüsse C und NO verwenden.
