7 Elektrischer Anschluss SMA Solar Technology AG
54 SI30M-44M-60H-80H-IA-de-30 Installationsanleitung
Vorgehen:
1. Den Hebel der Anschlussklemme AC1 Loads/SunnyBoys PE oder AC2 Gen/Grid PE nach oben umlegen.

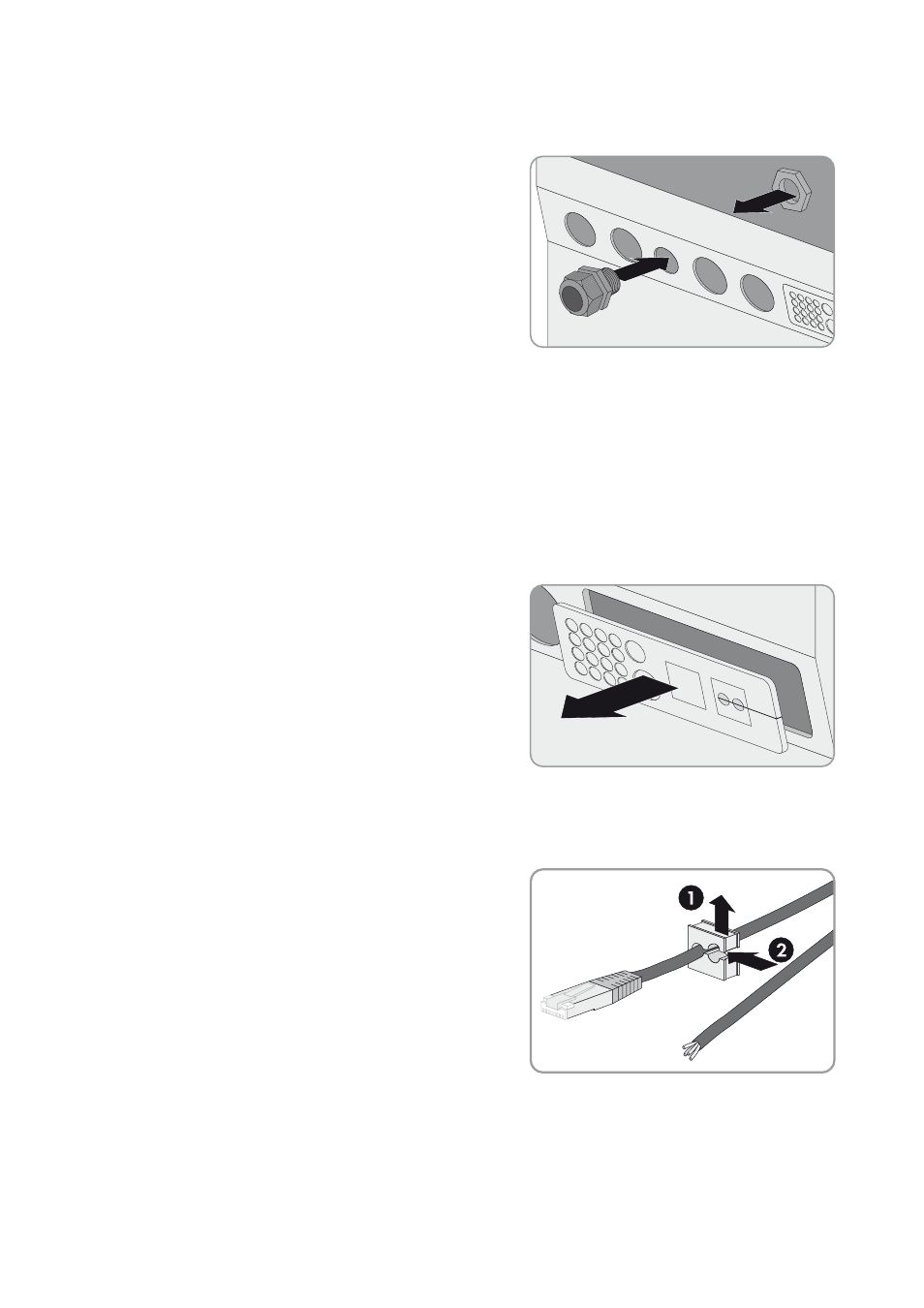

2. Kabelverschraubung M20 mit der Gegenmutter an der
Gehäuseöffnung PE/ExtVtg befestigen (Anzugsdrehmoment:
5 Nm).
3. 13 mm von dem Schutzleiter abisolieren.
4. Das Kabel durch die Kabelverschraubung in den Sunny Island führen.
5. Den Schutzleiter bis zum Anschlag in die Anschlussklemme AC1 Loads/SunnyBoys PE oder AC2 Gen/Grid PE
stecken und den Hebel nach unten umlegen.
6. Überwurfmutter der Kabelverschraubung festdrehen (Anzugsdrehmoment: 2,6 Nm).
7.5.4 Datenkabel anschließen
Wenn Sie die Datenkabel anschließen, schließen Sie die Datenkabel immer nach folgendem Vorgehen an.
Vorgehen:
1. Kabeldurchführungsplatte aus dem Gehäuse nach außen
drücken.
2. Kabeldurchführungsplatte sicher verwahren.
3. Das Datenkabel durch die Gehäuseöffnung führen.
4. Das Datenkabel anschließen.
5. Wenn alle Datenkabel angeschlossen sind, 2 Kabeltüllen mit passender Anzahl an Durchführungen wählen.
6. Kabeltüllen öffnen und die Kabel in die Kabeltüllen legen.
