7.2 Anschlussbereich

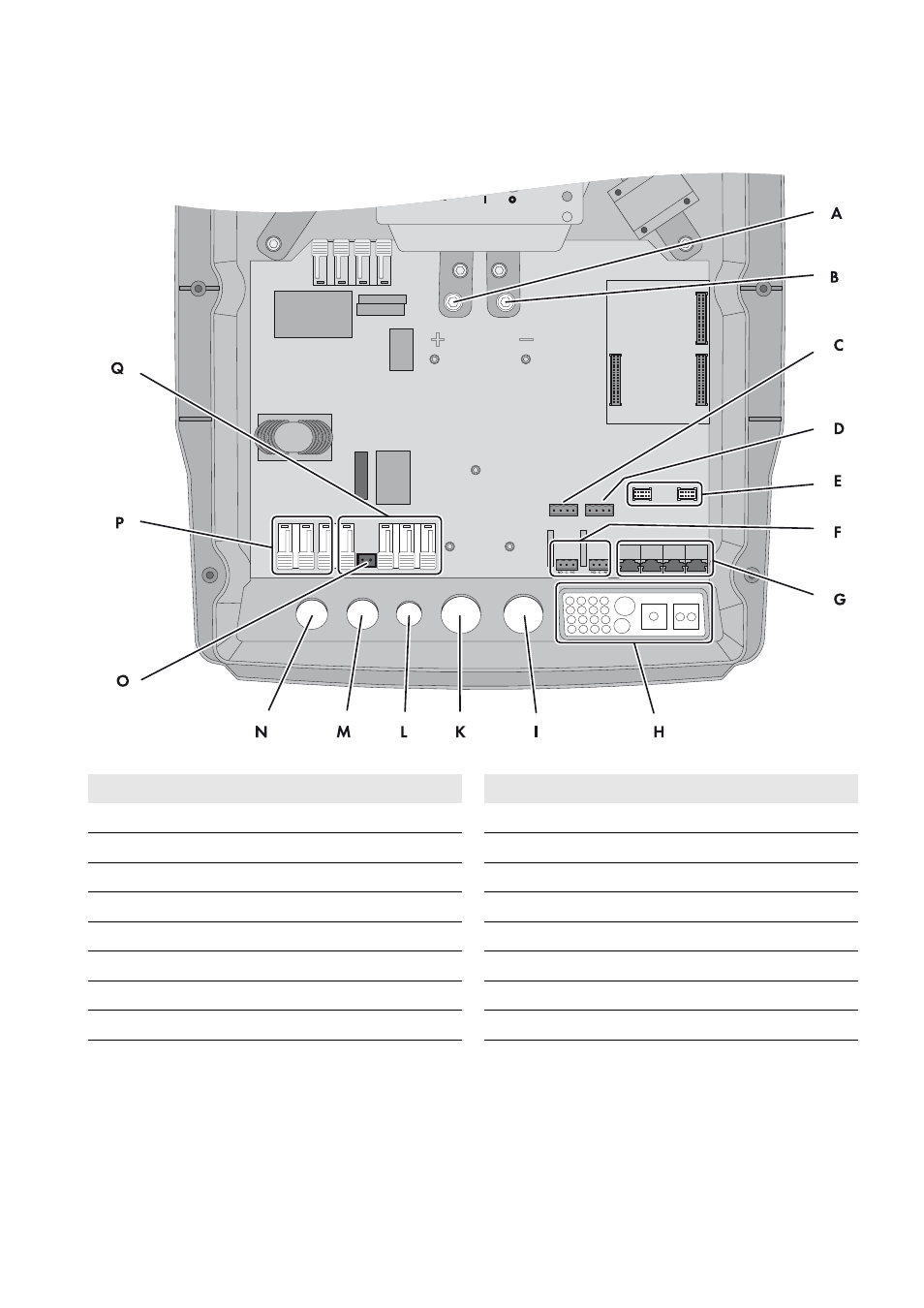

Abbildung 8: Anschlussbereich des Wechselrichters Sunny Island
Position Bezeichnung Position Bezeichnung
A Anschluss DC+ I Gehäuseöffnung DC −
B Anschluss DC − K Gehäuseöffnung DC+
C Anschlüsse BatTmp und BatCur L Gehäuseöffnung PE/ExtVtg
D Anschlüsse BatVtgOut und DigIn M Gehäuseöffnung AC2
E 2 Schnittstellensteckplätze N Gehäuseöffnung AC1
F Anschlüsse Relay1 und Relay2 O Anschluss ExtVtg
G Anschluss Kommunikation P Anschluss AC1
H Kabeldurchführungsplatte Q Anschluss AC2
